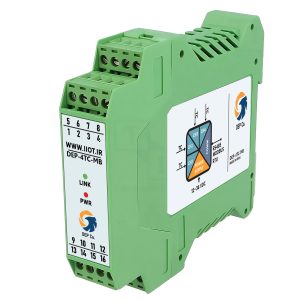

کد سفارش کالا :DEP-4TC-MB
مبدل ترموکوپل به مدباس چهار کانال DEP-4TC-MB یک مبدل اسـت که برای انواع سنســــورهای ترموکوپل J K، E، N، S، R، وB طراحی شده است. این مبدل دما به مدباس دارای چهار ورودی مستقل و ایزوله شده نسبت به یکدیگر است که هر کدام بهطور جداگانه عمل میکنند. مبدل ترموکوپل به مدباس بهعنوان یک Modbus slave کار میکند و امکان یکپارچهسازی آسان با هر دستگاه Modbus master مانند PLC و SCADA را فراهم میکند. برای حفظ صحت اطلاعات، این مبدل دما به مدباس از ایزولاسیون گالوانیکی شش طرفه بین مدارهای منبع تغذیه، هر کدام از ورودیها به طور جداگانه و خروجی RS485 استفاده میکند. این مکانیزم ایزولاسیون قدرتمند، قابلیت اطمینان انتقال اطلاعات را تضمین میکند و همچنین از ایجاد حلقههای زمین جلوگیری مینماید.
مبدل در زمان تولید کالیبره شده و همراه با گواهی کالیبراسیون ارائه میشود.

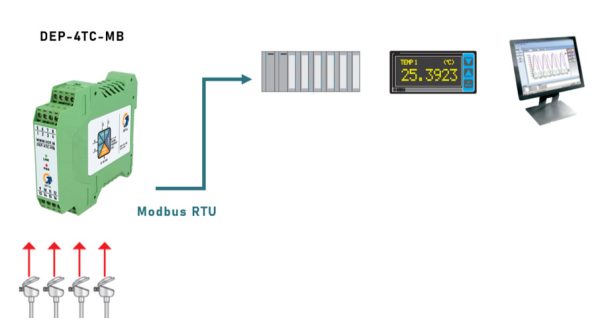

تصویر زیر نحوه استفاده و کاربرد مبدل ترموکوپل به مدباس چهار کانال مدل DEP-4TC-MB محصول شرکت دلیجه ارتباط پویا را نمایش می دهد.
| پارامتر | مقدار |
|---|---|
| منبع تغذیه | 22 تا 26 ولت مستقیم (24 ولت نامی )با محافظت در برابر معکوس شدن قطبیت |
| مصرف برق | 0.8 وات |
| ایزولاسیون | ایزولاسیون 6 طرفه تا 1/5 کیلوولت DC به مدت 1 دقیقه طبق استاندارد UL 1577 |
| دقت | ±1 درجه سانتیگراد |
| رزولوشن | 14 بیتی |
| ابعاد (عرض × ارتفاع × عمق) | 114.6x99x22.6 میلیمتر |
| نصب | ریل DIN (استاندارد TH35) |
| بدنه | جنس PA60، رنگ سبز |
| اتصالات | ترمینال فونیکس قابل جداسازی، حداکثر سایز سیم 2.5 میلیمتر |
| رابط | ارتباط RS485 با پروتکل Modbus RTU و محافظت در برابر ESD تا ±15 کیلوولت |
| سرعت | 9600-19200-38400-57600 (قابل برنامهریزی/انتخاب) |
| پروتکل | Modbus RTU slave |
| تعداد کانالها | 4 کانال |
| نوع ورودی | ترموکوپل نوع J / K / E / N / S / R / B / T (بر اساس کد سفارش) |
| سوئیچهای DIP | شناسه مدباس، Baud-rate |
| نرمافزار | تغییر پارامترهای کالیبراسیون |
| نشانگر | تغذیه: LED قرمز، ارتباط: LED سبز |
