بررسی جامع پدیده حلقه زمین، ضرورت ایزولاسیون گالوانیکی و تحلیل سیگنال‌های ابزار دقیق

تحلیل سیگنال‌های ابزار دقیق ولتاژی و جریانی mA 4-20، پدیده حلقه زمین و نقش ایزولاتورهای گالوانیک

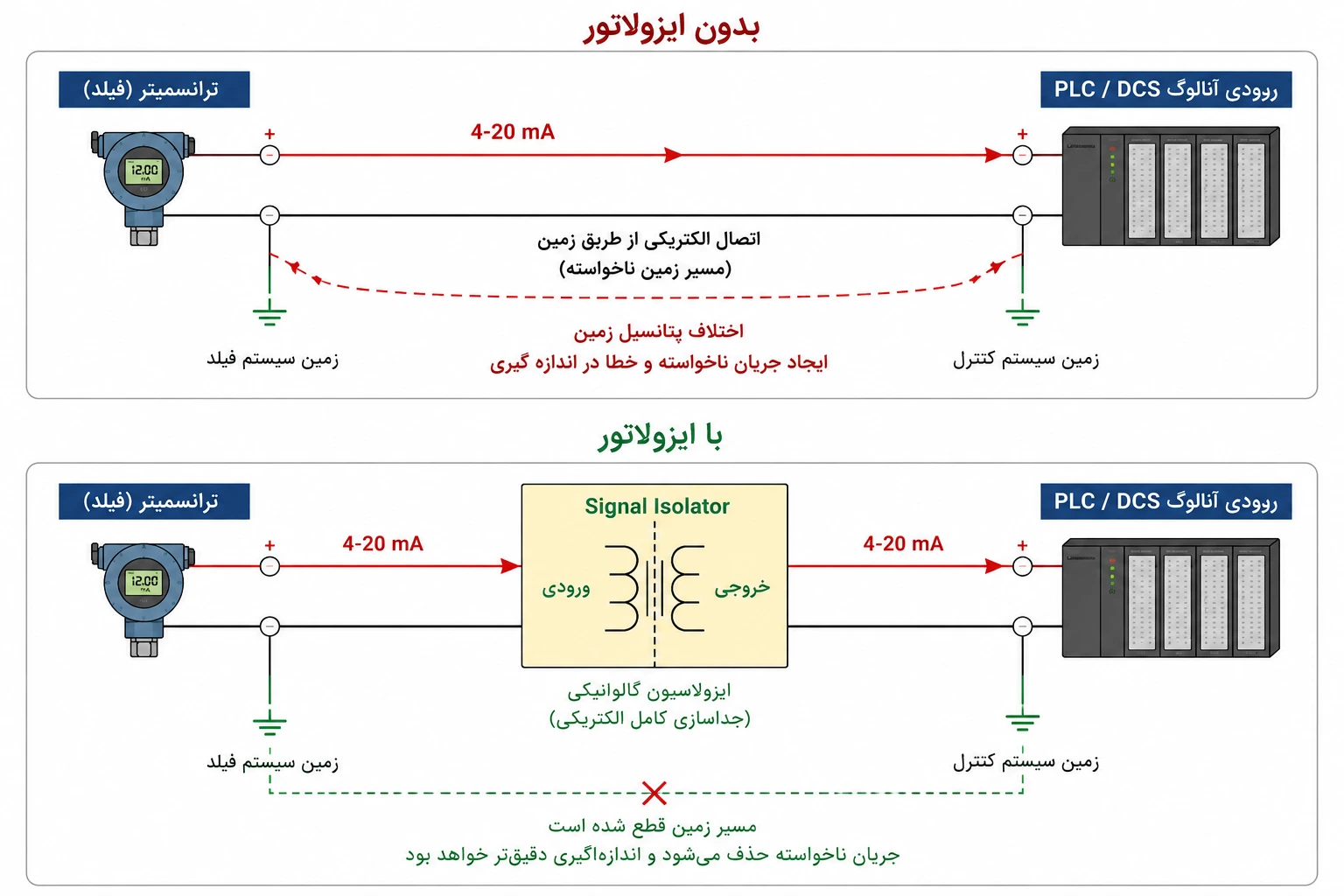

نمایی از مسیرهای ناخواسته حلقه زمین در سیستم‌های ابزار دقیق

مقدمه‌ای بر چالش‌های بنیادین در سیستم‌های ابزار دقیق صنعتی

در محیط‌های پیچیده و گسترده صنعتی نظیر پالایشگاه‌ها، نیروگاه‌ها، صنایع فولاد، مس، سیمان و خطوط تولید خودکار، شبکه‌های ابزار دقیق و کنترل وظیفه پایش و تنظیم مستمر متغیرهای فیزیکی نظیر دما، فشار، دبی و سطح سیالات را بر عهده دارند. این پارامترها باید با دقتی در حد کسری از درصد اندازه‌گیری شده و به سیستم‌های کنترل مرکزی مانند کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC)، سیستم‌های کنترل توزیع‌یافته (DCS) یا تجهیزات مانیتورینگ منتقل گردند.

انتقال دقیق سیگنال‌های الکتریکی تولید شده توسط حسگرها یکی از بحرانی‌ترین چالش‌ها در مهندسی کنترل فرآیند است. حسگرهای ولتاژی حیاتی مانند ترموکوپل‌ها (Thermocouples) و حسگرهای مقاومتی (RTD)، سیگنال‌هایی در مقیاس میکروولت یا میلی‌ولت تولید می‌کنند که به شدت در برابر نویزهای محیطی آسیب‌پذیرند. از سوی دیگر، سیگنال استاندارد جریانی 4-20mA نیز که به‌طور گسترده برای انتقال داده‌ها در فواصل طولانی استفاده می‌شود، با وجود مقاومت بالاتر در برابر نویزهای ولتاژی، ممکن است در اثر تداخلات الکتریکی و اختلاف پتانسیل زمین دچار افت، نوسان یا Offset گردد.

یکی از مخرب‌ترین پدیده‌ها در شبکه‌های اندازه‌گیری توزیع‌یافته، پدیده حلقه زمین (Ground Loop) است. این پدیده زمانی رخ می‌دهد که دو نقطه از یک مدار یا شبکه شیلدینگ که مفروض بر هم‌پتانسیل بودن هستند، به دلیل اتصال به نقاط مختلف شبکه زمین (Earth Ground)، دارای اختلاف پتانسیل الکتریکی گردند. برای مقابله با این معضل، بهره‌گیری از تکنیک‌های پیشرفته ایزولاسیون گالوانیک (Galvanic Isolation) و استفاده از ایزولاتورهای سیگنال صنعتی، یک الزام قطعی در استانداردهای طراحی به شمار می‌رود.

مبانی فیزیکی و استانداردهای سیگنال در ابزار دقیق

مبانی ترموالکتریک و اندازه‌گیری دما در ترموکوپل‌ها

عملکرد ترموکوپل‌ها بر پایه اثر سیبک (Seebeck Effect) استوار است. توماس یوهان سیبک در سال ۱۸۲۱ کشف کرد که وجود گرادیان دمایی در یک هادی الکتریکی، موجب توزیع غیریکنواخت بارهای آزاد و ایجاد میدان الکتریکی در طول آن می‌شود.

ولتاژ تولیدی در طول سیم‌هایی که در معرض گرادیان دمایی هستند القا می‌شود و نقطه اتصال (Junction) صرفاً مسیر الکتریکی را کامل می‌کند. معادله انتگرالی ولتاژ خالص تولید شده توسط دو فلز غیرهم‌جنس A و B به صورت زیر است:

V = ∫_Tcold^Thot (S_B(T) − S_A(T)) dT = ∫_Tcold^Thot S_AB(T) dT

که در آن S_AB(T) ضریب سیبک تفاضلی دو فلز است.

ولتاژ خروجی ترموکوپل‌های پرکاربرد مانند نوع K یا J در محدوده ۴۰ تا ۵۰ میکروولت بر درجه سانتی‌گراد است. به عنوان مثال، در ترموکوپل نوع K، اگر دمای اتصال گرم ۱۰۰ درجه و دمای اتصال سرد ۲۵ درجه باشد، ولتاژ تولیدی تنها حدود ۳ میلی‌ولت خواهد بود. این دامنه سیگنال بسیار کوچک، مدار را در برابر نویزهای خارجی و ولتاژهای زمین بسیار آسیب‌پذیر می‌کند. علاوه بر این، سیستم داده‌برداری نیازمند تکنیک جبران‌سازی اتصال سرد (Cold Junction Compensation - CJC) است تا تغییرات دمای ترمینال‌ها را جبران کند.

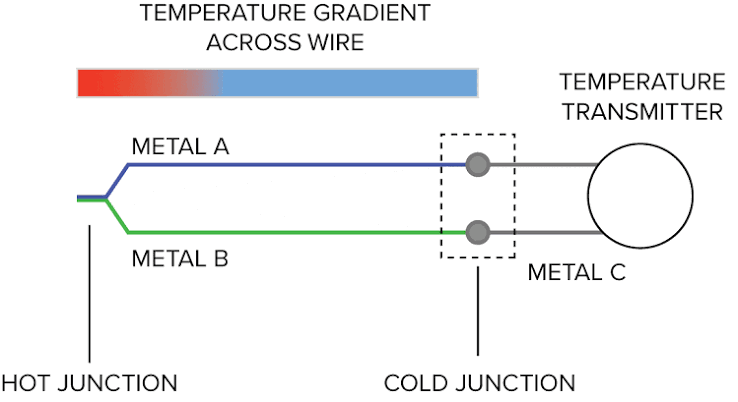

نمودار اثر سیبک و اتصال گرم و سرد ترموکوپل — اثر سیبک در ترموکوپل و اختلاف دمای اتصال گرم و سرد

ماهیت سیگنال جریانی mA 4-20

سیگنال جریانی 4-20mA یکی از رایج‌ترین استانداردهای آنالوگ در اتوماسیون صنعتی است. در این روش:

4mA نشان‌دهنده حداقل میزان اندازه‌گیری (0% Range) است.
20mA نشان‌دهنده حداکثر میزان اندازه‌گیری (100% Range) است.

استفاده از کف جریان 4mA به جای 0mA امکان تشخیص خطای قطعی سیم (Zero-Live/Wire-Break Detection) را فراهم می‌سازد. با وجود مقاومت بالای سیگنال جریانی نسبت به افت ولتاژ طول مسیر، ایجاد مسیرهای رسانای ناخواسته الکتریکی می‌تواند باعث خطای تزریق جریان اضافه ‌شده به این حلقه گردد.

کالبدشکافی پدیده حلقه زمین (Ground Loop) و محاسبات ریاضی خطاها

مکانیزم تشکیل حلقه زمین

در تأسیسات بزرگ صنعتی، سازه‌های فلزی، مخازن، موتورها و تابلوهای برق به شبکه زمین متصل هستند. اما به دلیل مقاومت طبیعی خاک، امپدانس کابل‌کشی‌های طولانی، و جریان‌های نشتی متناوب ناشی از اینورترها (VFD)، پتانسیل الکتریکی زمین در دو نقطه مختلف کارخانه هرگز دقیقاً برابر نیست.

زمانی که یک ترانسمیتر یا ترموکوپل زمین‌شده در فیلد نصب است و سیگنال آن به PLC در اتاق کنترل منتقل می‌شود، اختلاف پتانسیل موجود بین زمین فیلد و زمین اتاق کنترل به عنوان یک نیروی محرکه عمل کرده و جریانی سرگردان را از طریق سیم‌های سیگنال یا شیلد کابل جاری می‌سازد.

I_loop = ΔV_g / (R_{earth_source} + R_cable + R_shield + R_{earth_receiver})

تأثیر این جریان ناخواسته در سیستم‌های مختلف به شرح زیر است:

در سیگنال‌های ولتاژی/ترموکوپل: ایجاد ولتاژ حالت مشترک (CMV) و ولتاژ تفاضلی خطایی.
در سیگنال‌های جریانی 4-20mA: ایجاد Offset، نویز AC روی سیگنال، نوسان قرائت در PLC/DCS و خطای ورودی آنالوگ.

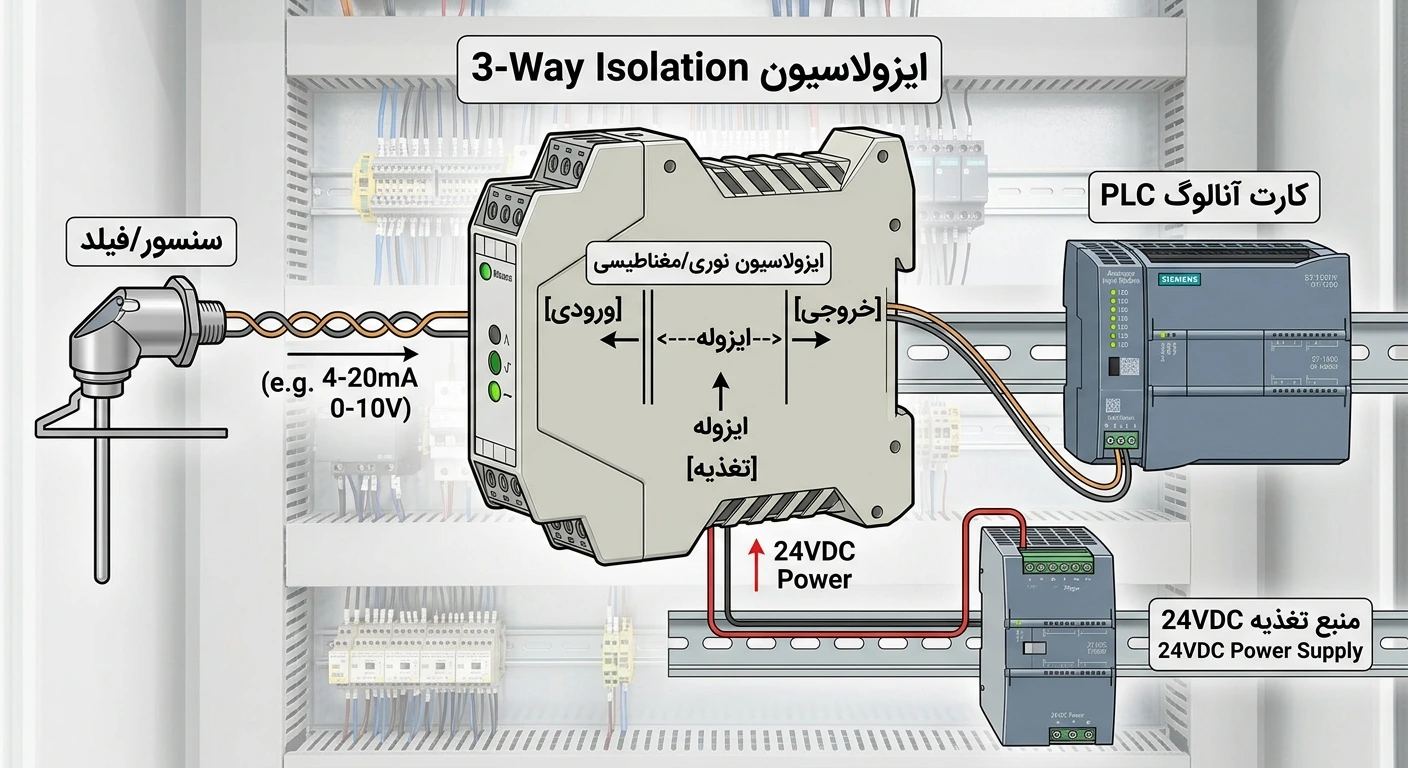

ایزولاسیون سه طرفه برای حذف حلقه زمین — ایزولاسیون گالوانیکی برای جداسازی بخش‌های ورودی، خروجی و تغذیه

تحلیل خطاهای ریاضی ناشی از حلقه زمین در سیگنال‌های ولتاژی

الف) خطای ولتاژ حالت مشترک (CMV) و نسبت CMRR

ورودی‌های تفاضلی PLC ولتاژ حالت مشترک را بر اساس میانگین ولتاژ دو ترمینال تعریف می‌کنند:

V_cm = (V⁺ + V⁻) / 2

قدرت تقویت‌کننده در حذف این ولتاژ با پارامتر نسبت پس‌زنی حالت مشترک (CMRR) بر حسب دسی‌بل سنجیده می‌شود:

CMRR_dB = 20 log₁₀ (A_d / A_cm)

ولتاژ خطای ظاهر شده در خروجی که به ورودی ارجاع داده شده V_{error, RTI} عبارت است از:

V_{error, RTI} = ΔV_g / 10^(CMRR_dB/20)

جدول زیر خطای دمایی ایجاد شده در ترموکوپل نوع K (41.28 μV/°C) را به ازای مقادیر مختلف ΔV_g و CMRR نشان می‌دهد:

اختلاف پتانسیل زمین ΔV_g	CMRR=60dB	CMRR=80dB	CMRR=100dB	CMRR=120dB
0.1 V	2.42	0.24	0.02	< 0.01
0.5 V	12.11	1.21	0.12	0.01
1.0 V	24.23	2.42	0.24	0.02
2.5 V	60.57	6.05	0.60	0.06
5.0 V	121.15	12.11	1.21	0.12
10.0 V	242.30	24.23	2.42	0.24

ب) خطای عدم تقارن مقاومت مسیر (Lead Resistance Imbalance)

اگر جریان حلقه زمین I_loop از سیم‌های سیگنال عبور کند، تفاوت در مقاومت اهمی دو سیم ΔR ولتاژ تفاضلی خطایی ایجاد می‌کند:

V_{diff_error} = I_loop × ΔR

ولتاژ حلقه ΔV_g	جریان حلقه I_loop	عدم تقارن ΔR	ولتاژ خطای خروجی	خطای دمایی معادل
0.5 V	0.5 mA	0.1 Ω	50 μV	1.21 °C
0.5 V	0.5 mA	1.0 Ω	500 μV	12.12 °C
0.5 V	0.5 mA	5.0 Ω	2500 μV	60.58 °C
1.0 V	1.0 mA	0.5 Ω	500 μV	12.12 °C
1.0 V	1.0 mA	2.0 Ω	2000 μV	48.46 °C
5.0 V	5.0 mA	1.0 Ω	5000 μV	121.15 °C

ضرورت و فناوری‌های ایزولاسیون گالوانیک (Galvanic Isolation)

ایزولاسیون گالوانیک تکنیکی است که در آن ارتباط فیزیکی و رسانایی مستقیم شارش جریان DC و فرکانس پایین AC بین دو بخش مدار قطع می‌شود، اما امکان انتقال اطلاعات یا توان به روش‌های غیرتماسی فراهم می‌ماند.

اهداف استراتژیک ایزولاسیون

شکستن فیزیکی حلقه زمین: با قرار دادن سد دی‌الکتریک با مقاومت بالا، امپدانس مسیر به بی‌نهایت میل کرده و I_loop به صفر تقلیل می‌یابد.
حفاظت تجهیزات و ارتقای ولتاژ کاری: جداسازی مرجع زمین اجازه می‌دهد ولتاژهای حالت مشترک تا چند کیلوولت بدون آسیب به کارت‌های حساس PLC/DCS دفع شوند.
ارتقای ایمنی پرسنل: جلوگیری از انتقال شوک‌های ولتاژ بالا (High Voltage Transients) به پنل‌های کاربری و اپراتورها.

توپولوژی‌های معماری ایزولاسیون

ایزولاسیون ورودی به خروجی (Input-to-Output Isolation): جداسازی بخش فیلد از سیستم کنترل مرکزی.
ایزولاسیون سه‌طرفه (3-Way Galvanic Isolation): جداسازی کامل سه بخش «ورودی»، «خروجی» و «منبع تغذیه» از یکدیگر که بالاترین سطح ایمنی را ارائه می‌دهد.
ایزولاسیون کانال به کانال (Channel-to-Channel Isolation): جلوگیری از پدیده هم‌شنوایی (Crosstalk) و حلقه‌های زمین بین-کانالی در ماژول‌های چندکاناله.

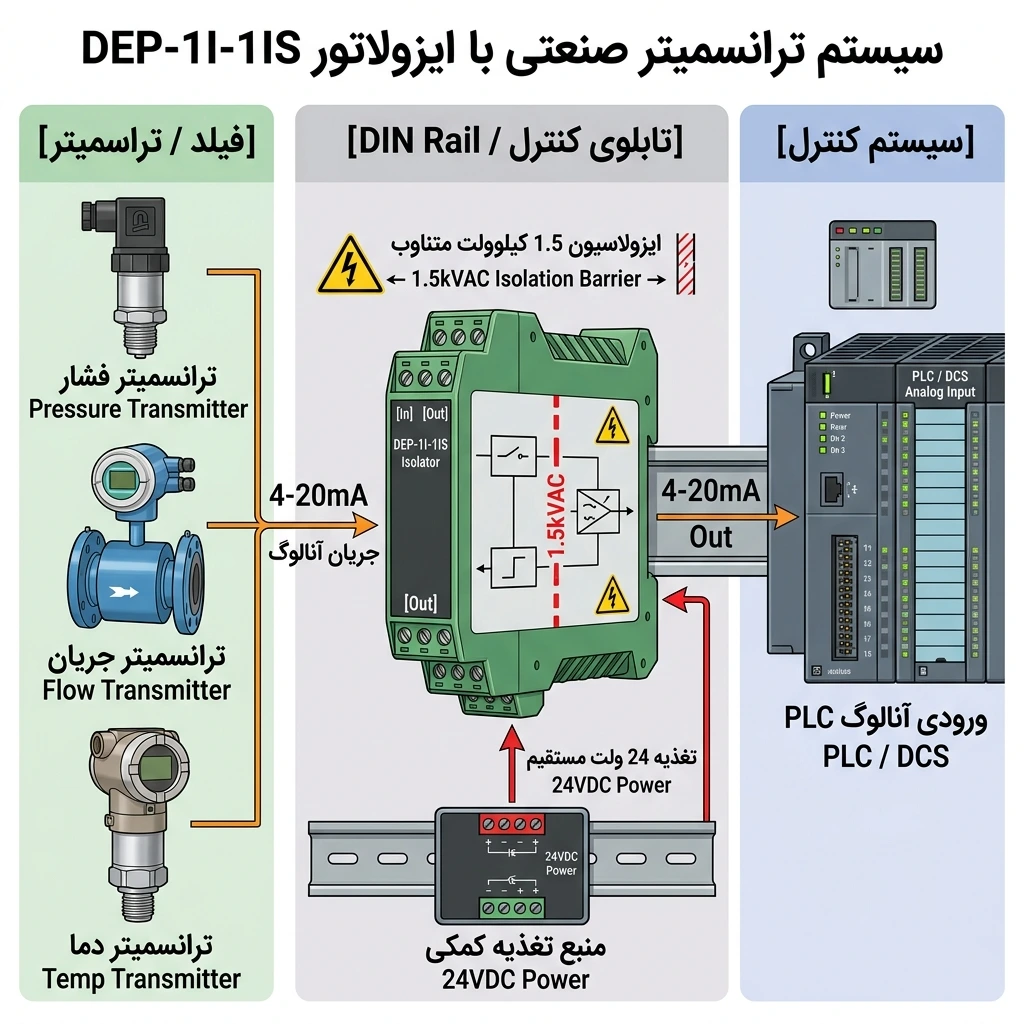

ایزولاتور صنعتی سیگنال در مسیر ابزار دقیق — نمونه کاربرد ایزولاتور سیگنال در مسیر فیلد تا سیستم کنترل

مقایسه فناوری‌های ساخت ایزولاتور

مشخصه عملکردی	ایزولاتور نوری	ایزولاتور خازنی	ایزولاتور مغناطیسی
ماده دی‌الکتریک	رزین سیلیکونی / پلی‌ایمید	فیلم دی‌اکسید سیلیکون	لایه‌های ضخیم پلی‌ایمید
طول عمر و استهلاک	افت CTR با مرور زمان و حرارت	بدون تخریب ذاتی (عمر > ۴۰ سال)	بدون تخریب ذاتی
مقاومت در برابر نویز (CMTI)	ضعیف تا متوسط (15 تا 50 kV/μs)	بسیار عالی (100 تا 200 kV/μs)	خوب (50 تا 100 kV/μs)
تاخیر انتشار	کند (100 تا 500 نانو ثانیه)	بسیار سریع (کمتر از 20 نانو ثانیه)	بسیار سریع (کمتر از 20 نانو ثانیه)
استاندارد مرجع	IEC 60747-5-5 / UL 1577	VDE 0884-11 / IEC 60747-17	VDE 0884-11 / IEC 60747-17

تفاوت ایزولاتور سیگنال و مبدل سیگنال

مبدل سیگنال (Signal Converter): وظیفه اصلی آن تغییر ماهیت یا دامنه سیگنال است؛ مانند مبدل PT100 به 4-20mA یا مبدل 4-20mA به 0-10V یا Modbus.
ایزولاتور سیگنال (Signal Isolator): وظیفه اصلی آن ایجاد جداسازی گالوانیکی الکتریکی بین ورودی و خروجی با حفظ نوع سیگنال 4-20mA به 4-20mA ایزوله است.

بسیاری از تجهیزات صنعتی مدرن هر دو عمل تبدیل و ایزولاسیون را هم‌زمان انجام می‌دهند. مانند کارت‌های مبدل جریان به مدباس [DEP-8I12-MB] و مبدل ترموکوپل به جریان [DEP-1TCU-1IS] و مبدل RTD به 4-20mA [DEP-1RTDU-1IS] و مبدل RTD به Modbus [DEP-3PT100-MB] و مبدل ترموکوپل به Modbus [DEP-4TC-MB] ساخت شرکت دلیجه ارتباط پویا.

مشخصات کلیدی در انتخاب ایزولاتور سیگنال mA 4-20

هنگام انتخاب یک ایزولاتور 4-20mA باید به مشخصات فنی زیر توجه کرد:

نوع ورودی و خروجی (Active / Passive):
- سیگنال اکتیو (Active): تجهیز خود تامین‌کننده توان حلقه جریانی است.
- سیگنال پسیو (Passive): تجهیز نیازمند تغذیه خارجی در حلقه جریانی است.
نوع تغذیه:
- Loop Powered: توان مدار از خود حلقه 4-20mA تامین می‌شود.
- Externally Powered: نیازمند منبع تغذیه کمکی مجزا است.
سطح ولتاژ ایزولاسیون (Isolation Voltage): میزان ولتاژ قابل تحمل سد عایق.
دقت (Accuracy) و خطی بودن (Linearity Error): پارامترهای تعیین‌کننده ضریب خطای پردازش.
افت ولتاژ (Voltage Drop) و مقاومت بار (Load Resistance): بررسی توانایی درایو بار در خروجی بدون افت جریان.
نوع نصب: قابلیت نصب روی ریل‌های تابلو (DIN Rail Mounting).

بررسی فنی ایزولاتور جریان mA 4-20 مدل DEP-1I-1IS شرکت دلیجه ارتباط پویا

برای کاربردهای صنعتی نیازمند ایزولاسیون سیگنال‌های جریانی 4-20mA، شرکت دلیجه ارتباط پویا تجهیز [DEP-1I-1IS] را طراحی و به بازار عرضه کرده است. این ایزولاتور صنعتی در مسیر سیگنال بین تجهیزات فیلد (انواع ترانسمیترها) و ورودی‌های آنالوگ سیستم‌های کنترل PLC و DCS قرار می‌گیرد.

مشخصات فنی ایزولاتور [DEP-1I-1IS]

ورودی (Input): یک کانال 4-20mA پشتیبانی از حالات (Active / Passive)
خروجی (Output): یک کانال ایزوله‌شده 4-20mA پشتیبانی از حالات (Active / Passive)
حداکثر دقت (Maximum Accuracy): ±0.3% FS
خطای خطی بودن (Maximum Linearity Error): ±0.05% FS
ولتاژ ایزولاسیون (Isolation): 1.5 KVAC (ایزولاسیون سه طرفه بین ورودی و خروجی و تغذیه)
ولتاژ تغذیه نامی (Nominal Supply): 24 VDC
تغذیه سنسور ایزوله: دارای خروجی تغذیه ایزوله ‌شده برای تامین توان ترانسمیتر فیلد
تنظیمات کالیبراسیون: مجهز به پتانسیومتر مولتی‌ترن (Multi-turn Potentiometer) جهت کالیبراسیون خروجی
اتصالات و نصب: ترمینال‌های پیچی (Screw Terminals) با قابلیت نصب روی DIN Rail
گواهی کیفیت: کالیبره‌شده در کارخانه به همراه برگه کالیبراسیون اختصاصی

تجهیزات و صنایع هدف برای ایزولاتور [DEP-1I-1IS]

این ایزولاتور محدودیتی در نوع حسگر نداشته و برای انواع تجهیزات ابزار دقیق جریانی قابل استفاده است:

ترانسمیترهای فشار (Pressure Transmitters)
ترانسمیترهای جریان و دبی (Flow Transmitters)
ترانسمیترهای سطح (Level Transmitters)
ترانسمیترهای دما (Temperature Transmitters)

صنایع هدف: فولاد، مس، معدن، سیمان، نفت، گاز، پتروشیمی، نیروگاه، آب و فاضلاب، صنایع غذایی، دارویی و تابلوهای اتوماسیون PLC/DCS.

راهکارهای عملی مهندسی و چک‌لیست عیب‌یابی

ایزولاتور سیگنال ابزاری برای قطع مسیرهای گالوانیکی ناخواسته است، اما نباید جایگزین رعایت اصول صحیح مهندسی کابل‌کشی و Grounding گردد.

چک‌لیست اقدامات پیش از نصب ایزولاتور

بررسی اتصال شیلد کابل (Shielding): شیلد کابل سیگنال تنها و تنها باید در یک انتها (ترجیحاً سمت تابلوی کنترل) به زمین متصل شود. اتصال شیلد از هر دو طرف، خود یک حلقه زمین بزرگ ایجاد می‌کند.
استفاده از ترموکوپل‌های شناور (Ungrounded): استفاده از سرامیک فشرده MgO برای جداسازی اتصال ترموکوپل از غلاف فلزی.
ارزیابی سلامت منبع تغذیه: اطمینان از عدم وجود ریپل و نویز شدید متناوب در منبع تغذیه.
رعایت فواصل EMC: عدم عبور کابل‌های سیگنال آنالوگ از مجاورت کابل‌های قدرت، اینورترها و موتورهای الکتریکی.

نتیجه‌گیری

اندازه‌گیری دقیق متغیرهای صنعتی نبردی مداوم در برابر نویزهای القایی، ولتاژهای حالت مشترک و پتانسیل‌های سرگردان شبکه زمین است. تحلیل‌های ریاضی و فیزیکی نشان دادند که حتی کوچک‌ترین اختلاف پتانسیل در زمین فیلد و اتاق کنترل می‌تواند خطاهای دمایی چند ده درجه‌ای یا افت و نوسان شدید در سیگنال‌های جریانی 4-20mA ایجاد کند.

بهره‌گیری از ایزولاسیون گالوانیک (به ویژه ایزولاسیون ۳ طرفه) تکیه‌گاهی امن برای قطع فیزیکی مسیر حلقه زمین و حفظ دقت داده‌ها فراهم می‌سازد. ایزولاتور [DEP-1I-1IS] با ارائه ایزولاسیون 1.5 KVAC، دقت 0.3%، تغذیه سنسور ایزوله‌شده و پشتیبانی از انواع حالات Active/Passive، راهکاری مطمئن و صنعتی برای تضمین پایداری سیگنال در ورود به سیستم‌های PLC و DCS در صنایع مختلف به شمار می‌رود.
