ترانسمیتر دما ترموکوپل ریلی با خروجی 4 تا 20 میلیآمپر مدل DEP-1TCU-1IS
ترانسمیتر ترموکوپل یک‌کاناله برای انواع J، K، E، N، S، R، B و T، قابل برنامه‌ریزی با USB Type-C
ترانسمیتر ترموکوپل DEP-1TCU-1IS سیگنال میلی‌ولتی ترموکوپل‌های J، K، E، N، S، R، B و T را با جبران اتصال سرد (CJC) به جریان استاندارد 4 تا 20 میلیآمپر تبدیل می‌کند. این ترانسمیتر دمای ریلی نوع ترموکوپل و بازهٔ اندازه‌گیری را از طریق USB Type-C برنامه‌ریزی می‌کند و دما را با دقت بالا به PLC یا DCS می‌رساند.
معرفی محصول

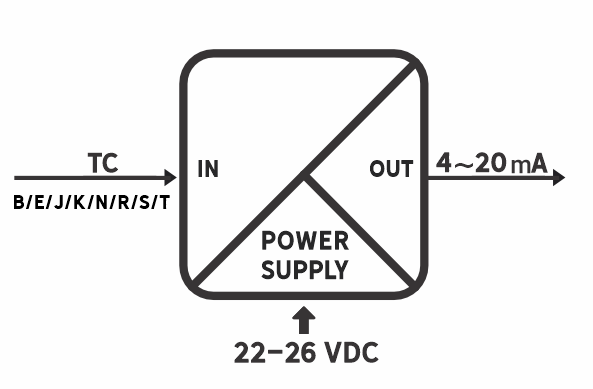

DEP-1TCU-1IS یک ترانسمیتر دما برای ترموکوپل است که روی ریل DIN نصب می‌شود و در ابزار دقیق و اتوماسیون صنعتی کاربرد دارد. نوع ترموکوپل و بازهٔ اندازه‌گیری دما به‌صورت نرم‌افزاری قابل تنظیم است. ایزولاسیون گالوانیکی سه‌طرفه بین منبع تغذیه، ورودی ترموکوپل و خروجی جریان، انتقال نویز و اختلالات الکتریکی را محدود می‌کند و در حذف Ground Loop مؤثر است.
این ترانسمیتر ترموکوپل برای تبدیل سیگنال انواع ترموکوپل به خروجی استاندارد 4 تا 20 میلیآمپر و ارسال دمای کوره، مشعل و فرایندهای دمابالا به PLC و DCS مناسب است.
حالت‌های پشتیبانی‌شده
ویژگی‌های کلیدی
کاربردها
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع ورودی | Thermocouple (J, K, E, N, S, R, B, T), configurable |
| تعداد کانال ورودی | 1 |
| نوع خروجی | 4 تا 20 میلیآمپر |
| رزولوشن خروجی | خروجی جریان 24 بیتی |
| دقت خروجی | ±0.5 µA |
| رزولوشن ADC | 24 بیتی ΔΣ analog-to-digital conversion |
| جبران اتصال سرد (CJC) | Integrated Cold Junction Compensation (CJC) |
| نوع ایزولاسیون | ایزولاسیون گالوانیکی سه‌طرفه |
| ولتاژ ایزولاسیون | 1.5 کیلوولت DC |
| مدت تست ایزولاسیون | 1 دقیقه |
| استاندارد ایزولاسیون | UL 1577 |
| بازه ولتاژ تغذیه | 22–26 ولت DC |
| حفاظت قطبیت معکوس | دارد |
| مصرف توان | کمتر از2 وات |
| رابط پیکربندی | USB Type-C |
| نرم‌افزار پیکربندی | Windows software and Android application |
| حفاظت نوشتن | Password-protected configuration (Write Protection) |
| تشخیص خطای سنسور | مدار باز، اتصال کوتاه و تغییر سریع دما |
| اعلام خطا | LED |
| LED تغذیه | سبز |
| LED خطا/وضعیت | قرمز |
| کالیبراسیون کارخانه | دارد |
| دمای کاری | منفی 10 تا مثبت 85 درجه سانتی‌گراد |
| ابعاد (W × H × D) | 114.6 × 99 × 22.6 میلی‌متر |
| نوع نصب | ریل DIN (استاندارد TH35) |
| محفظه | PA60، سبز |
| نوع اتصالات | ترمینال فونیکس، حداکثر سطح مقطع سیم: 2.5 میلی‌متر مربع |
نقشه سیم‌بندی و ترمینال‌ها
تغذیه 24 ولت DC به ترمینال‌های 1 (GND) و 2 (+24 ولت) متصل می‌شود. ترموکوپل با کابل جبرانی هم‌نوع به ترمینال‌های 7 (پایه منفی) و 8 (پایه مثبت) وصل می‌شود و نوع و بازه آن از طریق USB-C تنظیم می‌شود. خروجی 4 تا 20 میلیآمپر در حالت Active از ترمینال‌های 15 (+) و 14 (−) و در حالت Passive از ترمینال‌های 13 (+) و 15 (−) گرفته می‌شود. ترمینال‌های 3 تا 6، 9 تا 12 و 16 بدون اتصال هستند.
تغذیه
| ترمینال | عملکرد |
|---|---|
1 | GND |
2 | +24 ولت DC |
ورودی
| ترمینال | عملکرد |
|---|---|
7 | TC − (پایه منفی) |
8 | TC + (پایه مثبت) |
خروجی
| ترمینال | عملکرد |
|---|---|
13 | +I (Passive) |
14 | −I (Active) |
15 | −I (Passive) / +I (Active) |
راهنمای راه‌اندازی سریع
- 1دستگاه را روی DIN Rail استاندارد TH35 نصب کنید.
- 2تغذیه 22–26 ولت DC را به دستگاه متصل کنید.
- 3سنسور Thermocouple را به دستگاه متصل کنید.
- 4خروجی 4 تا 20 میلیآمپر را به ورودی سیستم کنترل متصل کنید.
- 5از طریق USB Type-C دستگاه را به نرم‌افزار ویندوز یا اپلیکیشن اندروید متصل کنید.
- 6نوع ترموکوپل و محدوده اندازه‌گیری را پیکربندی کنید.
- 7در صورت نیاز، Write Protection را با Password فعال کنید.
- 8وضعیت Power LED و Fault / Status LED را بررسی کنید.
نرم‌افزار و اپلیکیشن
نرم‌افزار پیکربندی: Windows software and Android application
نرم‌افزار کامپیوتر: Windows software
اپلیکیشن موبایل: Android application
پیکربندی نوع ترموکوپل و محدوده اندازه‌گیری از طریق USB Type-C انجام می‌شود.
مقایسه مدل‌ها
| پارامتر | DEP-1TCU-1IS | DEP-1RTDU-1IS | DEP-4TCU-MB |
|---|---|---|---|
| نوع ورودی | Thermocouple | RTD | Thermocouple |
| تعداد کانال | 1 | 1 | 4 |
| خروجی | 4 تا 20 میلیآمپر | 4 تا 20 میلیآمپر | RS-485 / Modbus RTU |
| پیکربندی | USB Type-C | USB Type-C | Modbus RTU / DIP switches |
صنایع هدف
رضایت مشتریان دلیجه ارتباط پویا
مشاهده همه رضایت‌نامه‌ها ←
جایگزین ایرانی SENECA، Phoenix Contact، Siemens
ماژول DEP-1TCU-1IS تولید DEP.CO، معادل و جایگزین مستقیم تجهیزات وارداتی نظیر SENECA K109TC، Phoenix Contact MINI MCR-2-TC-UI (2902055) و Siemens SIRIUS 3RS7010-1AE00 در سیستم‌های اتوماسیون و ابزار دقیق صنعتی است و با پشتیبانی فنی داخلی و زمان تحویل کوتاه‌تر، گزینه‌ای مقرون‌به‌صرفه و در دسترس برای پروژه‌های صنایع کشور به شمار می‌رود.
در ادامه محصولات مشابه از برندهای شناخته‌شده فهرست شده‌اند. این ماژول می‌تواند جایگزین مناسبی برای این کارت‌ها باشد؛ فقط کافیست پیش از نصب، تفاوت‌های فنی، تغییرات احتمالی سیم‌کشی و جزئیات عملکرد را بررسی کنید.
| شرکت | کد سفارش | توضیحات |
|---|---|---|
| SENECA | K109TC | ترانسمیتر ترموکوپل به جریان DC |
| Phoenix Contact | MINI MCR-2-TC-UI (2902055) | ترنسمیتر ترموکوپل |
| Siemens | SIRIUS 3RS7010-1AE00 | پشتیبانی از TC از طریق پیکربندی یونیورسال |
| Schneider Electric | Harmony RMPT10BD | ترانسمیتر ترموکوپل |
دانلودها
لوازم جانبی
- DIN Rail
- منبع تغذیه 24 ولت DC
- کابل USB Type-C
- سیم و ترمینال مناسب تا 2.5 میلی‌متر مربع
مقالات مرتبط در مرکز دانش
-
سنسور و اندازه‌گیری دما راهنمای جامع ترموکوپل ترموکوپل چیست؟ راهنمای جامع انواع، بازه دمایی و انتخاب تجهیز -
سنسور و اندازه‌گیری دما اهمیت ایزولاسیون گالوانیکی اهمیت ایزولاسیون گالوانیکی در ترانسمیتر دما -
سنسور و اندازه‌گیری دما پیکربندی USB Type-C با DEP Suite پیکربندی ترانسمیتر دما از طریق USB Type-C با DEP Suite و کاربرد Write Protection -
سنسور و اندازه‌گیری دما تشخیص خطای سنسور دما تشخیص مدار باز و اتصال کوتاه در سنسورهای RTD و ترموکوپل -
شبکه و اتوماسیون صنعتی اتصال به PLC، DCS و SCADA اتصال ترانسمیترها و ماژول‌های Modbus به PLC، DCS و SCADA و تفسیر رجیسترها -
سنسور و اندازه‌گیری دما راهنمای جامع سنسور RTD راهنمای جامع سنسور RTD: از مبانی علمی و ساخت تا روش‌های اتصال و خوانش در PLC -
سیگنال و ارتباط صنعتی نصب روی DIN Rail و کاهش نویز راهنمای نصب تجهیزات ابزار دقیق روی DIN Rail و کابل‌کشی تابلو برای کاهش نویز
سوالات متداول (FAQ)
1 ترانسمیتر ترموکوپل چیست و چه کاری انجام می‌دهد؟
ترانسمیتر ترموکوپل ولتاژ میلی‌ولتی ترموکوپل را اندازه می‌گیرد، اثر اتصال سرد را جبران می‌کند و دما را به جریان استاندارد 4 تا 20 میلیآمپر تبدیل می‌کند تا بدون اثر نویز و افت دقت به PLC یا DCS برسد.
2 این ترانسمیتر از کدام انواع ترموکوپل پشتیبانی می‌کند؟
از انواع J، K، E، N، S، R، B و T. نوع ترموکوپل و بازهٔ اندازه‌گیری با USB Type-C قابل تنظیم است.
3 تفاوت ترانسمیتر دما ریلی و هدمونت چیست؟
ترانسمیتر هدمونت داخل کلاهک سنسور در محل نصب می‌شود، اما ترانسمیتر دما ریلی مانند DEP-1TCU-1IS روی ریل DIN داخل تابلو قرار می‌گیرد. نسخهٔ ریلی دسترسی آسان‌تر برای پیکربندی و عیب‌یابی دارد و برای تابلوهای کنترل و مارشالینگ مناسب است.
4 آیا ترانسمیتر ترموکوپل DEP-1TCU-1IS جبران اتصال سرد (CJC) دارد؟
بله. جبران اتصال سرد به‌صورت داخلی در دستگاه انجام می‌شود.
5 این دستگاه چه نوع سنسورهایی را پشتیبانی می‌کند؟
Thermocouple از نوع J، K، E، N، S، R، B و T.
6 تعداد کانال ورودی دستگاه چقدر است؟
1 کانال.
7 خروجی دستگاه چیست؟
4 تا 20 میلیآمپر.
8 دقت خروجی دستگاه چقدر است؟
±0.5 µA.
9 رزولوشن اندازه‌گیری دستگاه چقدر است؟
24 بیتی.
10 آیا دستگاه از 24 بیتی ΔΣ analog-to-digital conversion استفاده می‌کند؟
بله.
11 آیا خروجی جریان 24 بیتی است؟
بله.
12 آیا دستگاه Cold Junction Compensation دارد؟
بله، Integrated Cold Junction Compensation (CJC).
13 سطح ایزولاسیون دستگاه چقدر است؟
1.5 کیلوولت DC, 3-way galvanic isolation.
14 تغذیه دستگاه چیست؟
22–26 ولت DC.
15 آیا دستگاه حفاظت معکوس شدن پلاریته دارد؟
بله.
16 مصرف توان دستگاه چقدر است؟
<2 وات.
17 بازه دمای کاری دستگاه چیست؟
منفی 10 تا مثبت 85 درجه سانتی‌گراد.
18 ابعاد دستگاه چقدر است؟
114.6 × 99 × 22.6 میلی‌متر.
19 روش نصب دستگاه چیست؟
ریل DIN (استاندارد TH35).
20 رابط پیکربندی دستگاه چیست؟
USB Type-C.
21 پیکربندی دستگاه با چه نرم‌افزارهایی انجام می‌شود؟
Windows software and Android application.
22 آیا دستگاه از Write Protection پشتیبانی می‌کند؟
بله.
23 آیا پیکربندی دستگاه با Password محافظت می‌شود؟
بله.
24 دستگاه چه خطاهایی را تشخیص می‌دهد؟
مدار باز، اتصال کوتاه و تغییر سریع دما.
25 نحوه اعلام خطا در دستگاه چیست؟
از طریق LED.
26 رنگ Power LED چیست؟
سبز.
27 رنگ Fault / Status LED چیست؟
قرمز.
28 آیا نوع ترموکوپل قابل تنظیم است؟
بله.
29 آیا محدوده اندازه‌گیری قابل تنظیم است؟
بله.
محتویات بسته
- ماژول DEP-1TCU-1IS
- گواهی کالیبراسیون
کدهای سفارش
| مدل | توضیحات |
|---|---|
DEP-1TCU-1IS | Thermocouple to 4 تا 20 میلیآمپر Converter, Configurable Input (J, K, E, N, S, R, B, T), USB Type-C Configuration |
گارانتی و خدمات
سرویس کالیبراسیون: Factory calibrated
پشتیبانی فنی: 034-32510089 / dep.co.ir@gmail.com / https://iiot.ir
