ماژول مدباس ترموکوپل چهار کاناله (ترموکوپل به Modbus RTU) مدل DEP-4TCU-MB
رابط چهارکاناله ترموکوپل با ورودی‌های مستقل و ارتباط RS-485
ماژول مدباس ترموکوپل DEP-4TCU-MB برای اتصال انواع ترموکوپل‌های J، K، E، N، S، R، B و T به شبکه Modbus RTU طراحی شده است. این دستگاه دارای چهار کانال ورودی کاملاً مستقل و ایزوله است و نوع ترموکوپل هر کانال به‌صورت مستقل از طریق Modbus RTU قابل پیکربندی است.
معرفی محصول

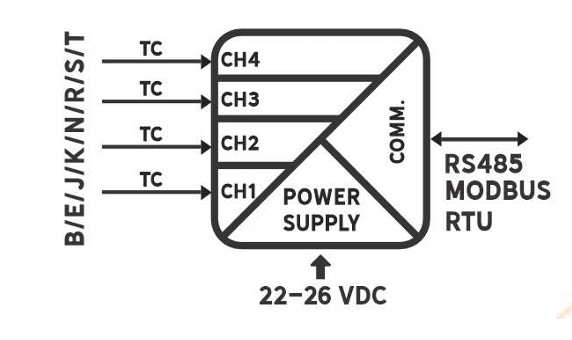

DEP-4TCU-MB یک ماژول Thermocouple به Modbus RTU برای کاربردهای صنعتی است که چهار کانال ورودی مستقل برای اندازه‌گیری دما با ترموکوپل فراهم می‌کند. نوع ترموکوپل هر کانال به‌صورت مستقل از طریق Modbus RTU انتخاب می‌شود. این دستگاه با ایزولاسیون گالوانیکی شش‌طرفه بین منبع تغذیه، هر یک از چهار ورودی و رابط RS-485، در کاهش نویز، حذف Ground Loop و حفاظت از تجهیزات کنترلی مؤثر است.
این محصول برای اندازه‌گیری چندکاناله دما با ترموکوپل و انتقال داده‌ها از طریق Modbus RTU به PLC، HMI، SCADA و سایر Modbus Masterها مناسب است.
حالت‌های پشتیبانی‌شده
ویژگی‌های کلیدی
کاربردها
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع ورودی | Thermocouple (J, K, E, N, S, R, B, T), configurable via Modbus RTU |
| تعداد کانال ورودی | 4 |
| رابط ارتباطی | RS-485 دو سیمه ایزوله با حفاظت ESD برابر ±15 کیلوولت |
| پروتکل ارتباطی | Modbus RTU Slave |
| نرخ Baud | 1200, 2400, 4800, 9600, 19200, 38400, 115200 bps |
| رزولوشن ADC | 24 بیتی ΔΣ analog-to-digital conversion |
| رزولوشن اندازه‌گیری | 24 بیتی |
| دقت اندازه‌گیری | ± 0.5 درجه سانتی‌گراد |
| نوع ایزولاسیون | 6-way galvanic isolation |
| ولتاژ ایزولاسیون | 1.5 کیلوولت DC |
| مدت تست ایزولاسیون | 1 دقیقه |
| استاندارد ایزولاسیون | UL 1577 |
| ولتاژ تغذیه نامی | 24 ولت DC |
| بازه ولتاژ تغذیه | 22–26 ولت DC |
| حفاظت قطبیت معکوس | دارد |
| مصرف توان | 0.8 وات (Typical) |
| روش پیکربندی | آدرس Modbus (ID)، نرخ Baud (سوئیچ‌های DIP) |
| Baud Rate پیش‌فرض | 9600 |
| آدرس پیش‌فرض | 2 |
| LED تغذیه | سبز |
| LED ارتباط/خطا | قرمز |
| کالیبراسیون کارخانه | دارد |
| دمای کاری | منفی 10 تا مثبت 60 درجه سانتی‌گراد |
| ابعاد (W × H × D) | 114.6 × 99 × 22.6 میلی‌متر |
| نوع نصب | ریل DIN (استاندارد TH35) |
| محفظه | PA60، سبز |
| نوع اتصالات | ترمینال‌های جداشونده Plug-in، حداکثر سطح مقطع سیم: 2.5 میلی‌متر مربع |
جدول رجیسترهای Modbus
| رجیستر | آدرس | نام | دسترسی | پیش‌فرض | توضیحات |
|---|---|---|---|---|---|
| 0 | 0x0000 | Version ID | RO | 801 | Firmware version identifier |
| 1 | 0x0001 | Firmware Version | RO | — | Firmware build number |
| 2 | 0x0002 | Modbus Slave ID | RW | 2 | Range: 1–247. Power-cycle to apply |
| 3 | 0x0003 | Baudrate Index | RW | 4 | 0=1200 1=2400 2=4800 3=9600 4=19200 5=38400 6=57600 7=115200 |
| 4 | 0x0004 | CH1 Temperature (×10) | RO | 0 | e.g. 2350 = 235.0 درجه سانتی‌گراد |
| 5 | 0x0005 | CH2 Temperature (×10) | RO | 0 | ×10 scaled integer |
| 6 | 0x0006 | CH3 Temperature (×10) | RO | 0 | ×10 scaled integer |
| 7 | 0x0007 | CH4 Temperature (×10) | RO | 0 | ×10 scaled integer |
| 8 | 0x0008 | CH1 Status | RO | 0 | 0=OK 1=Open circuit 2=Over-range 3=Under-range 4=Fault |
| 9 | 0x0009 | CH2 Status | RO | 0 | Same fault codes as CH1 |
| 10 | 0x000A | CH3 Status | RO | 0 | Same fault codes as CH1 |
| 11 | 0x000B | CH4 Status | RO | 0 | Same fault codes as CH1 |
| 12–13 | 0x000C | CH1 Temperature (float) | RO | 0.0 | 32-bit IEEE 754 float |
| 15–16 | 0x000F | CH2 Temperature (float) | RO | 0.0 | 32-bit IEEE 754 float |
| 18–19 | 0x0012 | CH3 Temperature (float) | RO | 0.0 | 32-bit IEEE 754 float |
| 21–22 | 0x0015 | CH4 Temperature (float) | RO | 0.0 | 32-bit IEEE 754 float |
| 24–25 | 0x0018 | CJC Temperature (float) | RO | 0.0 | Cold junction compensation temperature |
| 27 | 0x001B | Config Password | PW | 0x1234 | Write unlock key here before writing any config register |
| 28 | 0x001C | CH1 TC Type | PW | 0 | 0=K 1=J 2=T 3=E 4=N 5=R 6=S 7=B |
| 29 | 0x001D | CH1 High Range (×10) | PW | 13700 | Upper limit of measuring range, e.g. 13700 = 1370.0 درجه سانتی‌گراد |
| 30 | 0x001E | CH1 Low Range (×10) | PW | 0 | Lower limit of measuring range, e.g. -2000 = -200.0 درجه سانتی‌گراد |
| 31 | 0x001F | CH2 TC Type | PW | 0 | 0=K 1=J 2=T 3=E 4=N 5=R 6=S 7=B |
| 32 | 0x0020 | CH2 High Range (×10) | PW | 13700 | Upper limit of measuring range |
| 33 | 0x0021 | CH2 Low Range (×10) | PW | 0 | Lower limit of measuring range |
| 34 | 0x0022 | CH3 TC Type | PW | 0 | 0=K 1=J 2=T 3=E 4=N 5=R 6=S 7=B |
| 35 | 0x0023 | CH3 High Range (×10) | PW | 13700 | Upper limit of measuring range |
| 36 | 0x0024 | CH3 Low Range (×10) | PW | 0 | Lower limit of measuring range |
| 37 | 0x0025 | CH4 TC Type | PW | 0 | 0=K 1=J 2=T 3=E 4=N 5=R 6=S 7=B |
| 38 | 0x0026 | CH4 High Range (×10) | PW | 13700 | Upper limit of measuring range |
| 39 | 0x0027 | CH4 Low Range (×10) | PW | 0 | Lower limit of measuring range |
| 40 | 0x0028 | CJC Mode | PW | 0 | 0=Auto (internal sensor) 1=Manual fixed value |
| 41 | 0x0029 | CJC Manual Value (×10) | PW | 250 | Active when CJC Mode=1, e.g. 250 = 25.0 درجه سانتی‌گراد |
| 42 | 0x002A | Config Lock | PW | 0 | Write 0x0000 to re-lock. Auto-locks after 30s idle or power cycle |
آموزش تنظیمات DIP Switch
با استفاده از ابزار تعاملی آموزش دیپ سوییچ، وضعیت کلیدها را تغییر دهید و آدرس Modbus و نرخ ارسال داده را به‌صورت زنده مشاهده کنید.
آموزش دیپ سوییچنقشه سیم‌بندی و ترمینال‌ها
تغذیه 24 ولت DC به ترمینال‌های 1 (GND) و 2 (+24 ولت) و شبکه RS-485 به ترمینال‌های 7 (B) و 8 (A) متصل می‌شود. چهار ورودی ترموکوپل روی ترمینال‌های 9 تا 16 قرار دارند و هر کانال یک ترمینال منفی و یک ترمینال مثبت دارد. ترمینال‌های 3 تا 6 بدون اتصال هستند.
تغذیه
| ترمینال | عملکرد |
|---|---|
1 | GND |
2 | +24 ولت DC |
ورودی
| ترمینال | عملکرد |
|---|---|
9 | TC1 − |
10 | TC1 + |
11 | TC2 − |
12 | TC2 + |
13 | TC3 − |
14 | TC3 + |
15 | TC4 − |
16 | TC4 + |
3، 4، 5، 6 | بدون اتصال (n.c.) |
ارتباط
| ترمینال | عملکرد |
|---|---|
7 | RS-485 B (−) |
8 | RS-485 A (+) |
راهنمای راه‌اندازی سریع
- 1دستگاه را روی DIN Rail استاندارد TH35 نصب کنید.
- 2تغذیه 22–26 ولت DC را به دستگاه متصل کنید.
- 3ترموکوپل‌ها را به چهار کانال ورودی متصل کنید.
- 4رابط RS-485 را به شبکه Modbus RTU متصل کنید.
- 5آدرس Modbus و Baud Rate را با DIP Switch تنظیم کنید.
- 6پس از تغییر DIP Switch، تغذیه دستگاه را قطع و وصل کنید.
- 7در صورت نیاز، رمز پیکربندی را در رجیستر 27 بنویسید.
- 8نوع ترموکوپل، محدوده اندازه‌گیری و تنظیمات CJC را از طریق رجیسترهای Modbus پیکربندی کنید.
- 9مقادیر دما و status هر کانال را از رجیسترهای Modbus بخوانید.
مقایسه مدل‌ها
| پارامتر | DEP-4TCU-MB | DEP-1TCU-1IS | DEP-3PT100-MB |
|---|---|---|---|
| نوع ورودی | Thermocouple | Thermocouple | RTD |
| تعداد کانال | 4 | 1 | 3 |
| خروجی | RS-485 / Modbus RTU | 4 تا 20 میلی‌آمپر | RS-485 / Modbus RTU |
| ایزولاسیون | 6-way, 1.5 کیلوولت DC | 3-way, 1.5 کیلوولت DC | 5-way, 1.5 کیلوولت DC |
صنایع هدف
رضایت مشتریان دلیجه ارتباط پویا
مشاهده همه رضایت‌نامه‌ها ←
جایگزین ایرانی SENECA، Advantech، Moxa
ماژول DEP-4TCU-MB تولید DEP.CO، معادل و جایگزین مستقیم تجهیزات وارداتی نظیر SENECA Z-4TC، Advantech ADAM-4018+ و Moxa ioLogik R1242 در سیستم‌های اتوماسیون و ابزار دقیق صنعتی است و با پشتیبانی فنی داخلی و زمان تحویل کوتاه‌تر، گزینه‌ای مقرون‌به‌صرفه و در دسترس برای پروژه‌های صنایع کشور به شمار می‌رود.
در ادامه محصولات مشابه از برندهای شناخته‌شده فهرست شده‌اند. این ماژول می‌تواند جایگزین مناسبی برای این کارت‌ها باشد؛ فقط کافیست پیش از نصب، تفاوت‌های فنی، تغییرات احتمالی سیم‌کشی و جزئیات عملکرد را بررسی کنید.
| شرکت | کد سفارش | توضیحات |
|---|---|---|
| SENECA | Z-4TC | ترموکوپل 4 کاناله به Modbus RTU |
| Advantech | ADAM-4018+ | ماژول ورودی ترموکوپل 8 کاناله با Modbus |
| Moxa | ioLogik R1242 | ترموکوپل 4 کاناله RS-485 Modbus |
| Beckhoff | EL3314 | نیازمند کوپلر BK7420 Modbus RTU |
دانلودها
لوازم جانبی
- DIN Rail
- منبع تغذیه 24 ولت DC
- کابل RS-485
- سیم و ترمینال مناسب تا 2.5 میلی‌متر مربع
مقالات مرتبط در مرکز دانش
-
سنسور و اندازه‌گیری دما راهنمای جامع ترموکوپل ترموکوپل چیست؟ راهنمای جامع انواع، بازه دمایی و انتخاب تجهیز -
شبکه و اتوماسیون صنعتی راهنمای جامع Modbus RTU چرا Modbus RTU روی RS-485 هنوز یکی از مهم‌ترین انتخاب‌ها در اتوماسیون صنعتی است؟ -
شبکه و اتوماسیون صنعتی اتصال به PLC، DCS و SCADA اتصال ترانسمیترها و ماژول‌های Modbus به PLC، DCS و SCADA و تفسیر رجیسترها -
سنسور و اندازه‌گیری دما تشخیص خطای سنسور دما تشخیص مدار باز و اتصال کوتاه در سنسورهای RTD و ترموکوپل -
سنسور و اندازه‌گیری دما اهمیت ایزولاسیون گالوانیکی اهمیت ایزولاسیون گالوانیکی در ترانسمیتر دما -
سیگنال و ارتباط صنعتی نصب روی DIN Rail و کاهش نویز راهنمای نصب تجهیزات ابزار دقیق روی DIN Rail و کابل‌کشی تابلو برای کاهش نویز
سوالات متداول (FAQ)
1 این دستگاه چه نوع سنسورهایی را پشتیبانی می‌کند؟
Thermocouple از نوع J، K، E، N، S، R، B و T.
2 تعداد کانال‌های ورودی چقدر است؟
4 کانال.
3 آیا هر کانال به‌صورت مستقل پیکربندی می‌شود؟
بله.
4 پروتکل ارتباطی دستگاه چیست؟
Modbus RTU Slave.
5 رابط ارتباطی دستگاه چیست؟
RS-485 دو سیمه ایزوله با حفاظت ESD برابر ±15 کیلوولت.
6 آیا دستگاه CJC دارد؟
بله، Integrated Cold Junction Compensation (CJC).
7 رزولوشن دستگاه چقدر است؟
24 بیتی.
8 دقت دستگاه چقدر است؟
± 0.5 درجه سانتی‌گراد.
9 سطح ایزولاسیون دستگاه چقدر است؟
1.5 کیلوولت DC, 6-way isolation, 1 دقیقه (UL 1577).
10 تغذیه نامی دستگاه چیست؟
24 ولت DC.
11 بازه تغذیه مجاز چیست؟
22–26 ولت DC.
12 مصرف توان دستگاه چقدر است؟
0.8 وات (Typical).
13 Baud Rateهای قابل انتخاب کدام‌اند؟
1200, 2400, 4800, 9600, 19200, 38400, 115200 bps.
14 روش تنظیم آدرس Modbus و Baud Rate چیست؟
از طریق DIP switches.
15 مقدار پیش‌فرض Baud Rate چیست؟
9600.
16 مقدار پیش‌فرض آدرس Modbus چیست؟
2.
17 پس از تغییر DIP Switch چه اقدامی لازم است؟
تغذیه دستگاه را قطع کرده و مجدداً وصل کنید.
18 این دستگاه چه خطاهایی را برای هر کانال تشخیص می‌دهد؟
مدار باز / اتصال کوتاه.
19 Status code برابر 0 در رجیستر وضعیت چه معنایی دارد؟
OK.
20 Status code برابر 1 در رجیستر وضعیت چه معنایی دارد؟
Open circuit.
21 Status code برابر 2 در رجیستر وضعیت چه معنایی دارد؟
Over-range.
22 Status code برابر 3 در رجیستر وضعیت چه معنایی دارد؟
Under-range.
23 Status code برابر 4 در رجیستر وضعیت چه معنایی دارد؟
Fault.
24 بازه دمای کاری دستگاه چیست؟
منفی 10 تا مثبت 85 درجه سانتی‌گراد.
25 ابعاد دستگاه چقدر است؟
114.6 × 99 × 22.6 میلی‌متر.
26 روش نصب دستگاه چیست؟
ریل DIN (استاندارد TH35).
محتویات بسته
- ماژول DEP-4TCU-MB
کدهای سفارش
| مدل | توضیحات |
|---|---|
DEP-4TCU-MB | 4-channel Thermocouple to Modbus RTU Converter, Configurable Inputs (J, K, E, N, S, R, B, T), Isolated RS-485 Interface |
گارانتی و خدمات
سرویس کالیبراسیون: Factory calibrated
پشتیبانی فنی: 03432510089 / dep.co.ir@gmail.com / https://iiot.ir
