DEP-1I-2IS

داپلیکیتور جریان 4 تا 20 میلی‌آمپر مدل DEP-1I-2IS

مبدل DEP-1I-2IS یک مبدل سیگنال یک به دو یا داپلیکیتور جریان برای سیگنال‌های 4 تا 20 میلی‌آمپر است که یک ورودی جریان را به دو خروجی کاملاً یکسان و ایزوله تبدیل می‌کند. این دستگاه از ورودی Active و Passive پشتیبانی می‌کند و هر خروجی به‌صورت مستقل عمل می‌کند.

یک ورودی 4 تا 20 میلی‌آمپر در حالت Active/Passiveدو خروجی ایزوله 4 تا 20 میلی‌آمپر در حالت Active/Passiveایزولاسیون گالوانیکی چهارطرفه 1.5 کیلوولت ACدقت انتقال حداکثر ±0.1% F.S. در 25 درجه سانتی‌گراددو مولتی‌ترن برای کالیبراسیون مستقل هر خروجی
درخواست قیمت و مشاوره دانلودها
تصویر ماژول DEP-1I-2IS

معرفی محصول

DEP-1I-2IS برای تبدیل یک سیگنال‌ 4 تا 20 میلی‌آمپر به دو سیگنال متناظر در سیستم‌های ابزار دقیق و کنترل صنعتی طراحی شده است. این دستگاه یک سیگنال ورودی را به دو خروجی ایزوله و مستقل تبدیل می‌کند تا هر خروجی بدون تأثیر بر یکدیگر عمل کنند این محصول به منظور . ایزولاسیون چهارطرفه بین منبع تغذیه، ورودی و هر یک از خروجی‌ها، انتقال نویز و اختلالات الکتریکی را محدود کرده و در حذف Ground Loop مؤثر است.

این محصول برای کاربردهایی مناسب است که یک سیگنال جریان باید به‌طور هم‌زمان به دو تجهیز کنترلی یا مانیتورینگ منتقل شود، بدون آنکه تداخل الکتریکی یا وابستگی بار بین خروجی‌ها ایجاد شود.

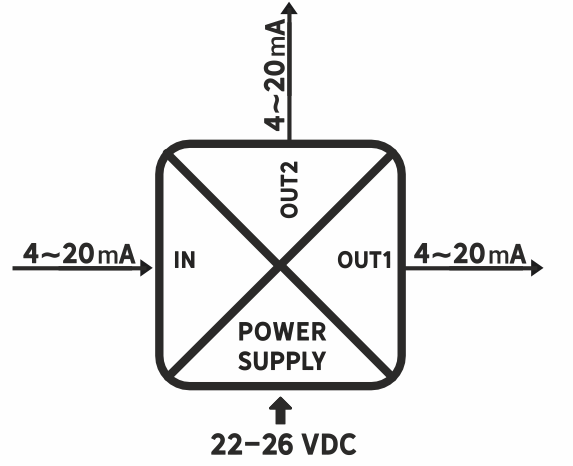

نمودار بلوکی DEP-1I-2IS
نمودار بلوکی DEP-1I-2IS

حالت‌های پشتیبانی‌شده

ورودی Activeورودی Passiveخروجی 1 Activeخروجی 1 Passiveخروجی 2 Activeخروجی 2 Passive

ویژگی‌های کلیدی

1 ورودی جریان 4 تا 20 میلی‌آمپر
2 پشتیبانی از ورودی Active و Passive
3 دو خروجی آنالوگ ایزوله 4 تا 20 میلی‌آمپر
4 پشتیبانی از خروجی‌های Active و Passive
5 ایزولاسیون گالوانیکی چهارطرفه
6 تحمل ایزولاسیون 1.5 کیلوولت AC به مدت 1 دقیقه
7 دقت انتقال حداکثر ±0.1% F.S. در 25 درجه سانتی‌گراد
8 خطای خطی بودن حداکثر ±0.02% F.S.
9 ضریب دمایی کمتر از 100 ppm/K
10 مقدار Typical ضریب دمایی 75 ppm/K
11 تغذیه نامی 24 ولت DC
12 بازه تغذیه 22 تا 26 ولت DC
13 حفاظت در برابر معکوس شدن پلاریته
14 مصرف توان کمتر از 3.5 وات در بار کامل
15 منبع تغذیه ایزوله 24 ولت DC برای سنسور
16 دو مولتی‌ترن برای کالیبراسیون مستقل هر خروجی
17 Factory Calibrated
18 گواهی کالیبراسیون مجزا
19 اتصال با Screw terminals
20 نصب روی DIN Rail استاندارد TH35

کاربردها

ارسال یک سیگنال 4 تا 20 میلی‌آمپر به دو سیستم مجزا
تغذیه هم‌زمان PLC و نمایشگر از یک سیگنال جریان
توزیع سیگنال آنالوگ به دو ورودی کنترلی مستقل
ایزوله‌سازی سیگنال بین فیلد و دو بخش کنترل
حذف Ground Loop در توزیع سیگنال جریان
حفاظت از تجهیزات کنترلی در برابر نویز و اختلالات الکتریکی
کاربردهای ابزار دقیق در تابلوهای صنعتی
کاربردهای مانیتورینگ و کنترل در فرآیندهای صنعتی

مشخصات فنی

پارامترمقدار
نوع ورودی جریان 4 تا 20 میلی‌آمپر
حالت ورودی Active/Passive
بازه ورودی 4 تا 20 میلی‌آمپر
حداکثر جریان ورودی 30 میلی‌آمپر
امپدانس ورودی کمتر از 170 اهم (Typical: 166 اهم)
افت ولتاژ ورودی <3.5 ولت در 20 میلی‌آمپر
نوع خروجی دو خروجی آنالوگ ایزوله جریان
بازه خروجی 4 تا 20 میلی‌آمپر
حالت خروجی Active/Passive
حداکثر مقاومت بار خروجی 800 اهم
دقت انتقال ±0.1% F.S. (at 25 درجه سانتی‌گراد)
خطای خطی بودن ±0.02% F.S.
ضریب دمایی <100 ppm/K (Typical: 75 ppm/K)
نوع ایزولاسیون ایزولاسیون گالوانیکی چهارطرفه
ولتاژ ایزولاسیون 1.5 کیلوولت AC
مدت تست ایزولاسیون 1 دقیقه
ولتاژ تغذیه نامی 24 ولت DC
بازه ولتاژ تغذیه 22–26 ولت DC
حفاظت قطبیت معکوس دارد
مصرف توان <3.5 وات (بار کامل)
تغذیه ایزوله سنسور 24 ولت DC
تعداد کانال 1 ورودی / 2 خروجی
LED تغذیه قرمز
کالیبراسیون کارخانه دارد
گواهی کالیبراسیون دارد
کالیبراسیون خروجی دو مولتی‌ترن برای کالیبراسیون مستقل هر خروجی
دمای کاری منفی 20 تا مثبت 60 درجه سانتی‌گراد
ابعاد (W × H × D) 114.6 × 99 × 22.6 میلی‌متر
نوع نصب ریل DIN (استاندارد TH35)
محفظه PA60، سبز
نوع اتصالات ترمینال‌های جداشونده ، حداکثر سطح مقطع سیم: 2.5 میلی‌متر

نقشه سیم‌بندی و ترمینال‌ها

دستگاه دارای ترمینال‌های مجزای تغذیه، ورودی آنالوگ و دو خروجی آنالوگ است. در حالت Active برای ورودی، ترمینال 7 به‌عنوان منبع تغذیه ایزوله 24 ولت DC سنسور استفاده می‌شود. هر خروجی به‌صورت مستقل و مطابق برچسب ترمینال‌های Active یا Passive سیم‌بندی می‌شود.

تغذیه

ترمینالعملکرد
1GND
2+24 ولت DC

ورودی

ترمینالعملکرد
5−IIN (Passive)
6+IIN (Passive) / −IIN (Active)
7+24 ولت DC Sensor Supply (+IIN Active)

خروجی ۱

ترمینالعملکرد
9+IOUT (Passive)
10−IOUT (Active)
11+IOUT (Active) / −IOUT (Passive)

خروجی ۲

ترمینالعملکرد
13+IOUT (Passive)
14−IOUT (Active)
15+IOUT (Active) / −IOUT (Passive)

راهنمای راه‌اندازی سریع

  1. 1دستگاه را روی DIN Rail استاندارد TH35 نصب کنید.
  2. 2تغذیه 24 ولت DC را به ترمینال 1 و 2 متصل کنید.
  3. 3ورودی جریان را مطابق حالت Active یا Passive به ترمینال‌های 5، 6 و در صورت نیاز 7 متصل کنید.
  4. 4خروجی 1 را مطابق حالت Active یا Passive به ترمینال‌های 9، 10 و 11 متصل کنید.
  5. 5خروجی 2 را مطابق حالت Active یا Passive به ترمینال‌های 13، 14 و 15 متصل کنید.
  6. 6از روشن شدن Power LED اطمینان حاصل کنید.
  7. 7در صورت نیاز، هر خروجی را با مولتی‌ترن اختصاصی خودش کالیبره کنید.

مقایسه مدل‌ها

پارامتر DEP-1I-2ISDEP-1I-1ISDEP-8I12-MB
نوع دستگاه Current DuplicatorCurrent IsolatorCurrent to Modbus RTU
ورودی 1 × 4 تا 20 میلی‌آمپر1 × 4 تا 20 میلی‌آمپر8 × 4 تا 20 میلی‌آمپر
خروجی 2 × 4 تا 20 میلی‌آمپر ایزوله1 × 4 تا 20 میلی‌آمپر ایزولهRS-485 / Modbus RTU
ایزولاسیون 4-way3-way3-way

صنایع هدف

نفت و گازپتروشیمیآب و فاضلابنیروگاهصنایع غذاییصنایع داروییاتوماسیون صنعتیکارخانه‌های فرایندیسیستم‌های مانیتورینگ صنعتی

جایگزین مناسب برای محصولات زیر

در ادامه محصولات مشابه از برندهای شناخته‌شده فهرست شده‌اند. این ماژول می‌تواند جایگزین مناسبی برای این کارت‌ها باشد؛ فقط کافیست پیش از نصب، تفاوت‌های فنی، تغییرات احتمالی سیم‌کشی و جزئیات عملکرد را بررسی کنید.

شرکت کد سفارش توضیحات
SENECA Z170REG-1 اسپلیتر / تکثیرکننده سیگنال DC، 1 ورودی / 2 خروجی
Phoenix Contact MINI MCR-2-UNI-UI-2UI (2905026) تکثیرکننده یونیورسال سیگنال
Siemens SIRIUS 3RS7025-1AE00 مبدل سیگنال با چندین خروجی

دانلودها

کاتالوگ محصول DEP-1I-2IS کاتالوگ PDF
نمودار بلوکی DEP-1I-2IS نمودار بلوکی

لوازم جانبی

  • DIN Rail
  • منبع تغذیه 24 ولت DC
  • سیم و ترمینال مناسب تا 2.5 میلی‌متر
