چرا Modbus RTU روی RS-485 هنوز یکی از مهم‌ترین انتخاب‌ها در اتوماسیون صنعتی است؟

دلیل محبوبیت مداوم این استاندارد صرفاً قدیمی بودن تجهیزات یا استفاده از سیستم‌های میراثی (Legacy) نیست. سادگی پیاده‌سازی، هزینه پایین زیرساخت، قابلیت اطمینان بالا در فواصل طولانی و عملکرد فوق‌العاده در محیط‌های سخت و پرنویز صنعتی، باعث شده است Modbus RTU/RS-485 همچنان انتخاب اول مهندسان در بسیاری از پروژه‌های اتوماسیون جدید باشد.

در بسیاری از کاربردها، تجهیزاتی نظیر انواع ترنسمیترهای دما و فشار، Energy Meterها، درایوهای کنترل دور (VFD)، PLCها و کنترلرها، اطلاعات اندازه‌گیری یا وضعیت عملکردی خود را از طریق شبکه Modbus RTU در اختیار سیستم کنترل قرار می‌دهند. در این میان، استفاده از مبدل‌های مدباس (Modbus Converters) یکی از راهکارهای کلیدی و مدرن برای اتصال تجهیزات اندازه‌گیری و سیگنال‌های آنالوگ صنعتی به شبکه RS-485 به شمار می‌رود.

تفاوت لایه فیزیکی RS-485 و پروتکل Modbus RTU

برای درک صحیح این فناوری، ابتدا باید تفاوت بین استاندارد ارتباطی و پروتکل نرم‌افزاری را تفکیک کرد:

بنابراین وقتی گفته می‌شود یک تجهیز دارای Modbus RTU روی RS-485 است، دو لایه مکمل در کنار هم کار می‌کنند:

• Modbus RTU: تعیین‌کننده نحوه ساختاردهی، آدرس‌دهی و قوانین تبادل داده‌ها.
• RS-485: تعیین‌کننده نحوه انتقال الکتریکی سیگنال‌ها روی کابل ارتباطی.

دلایل اصلی محبوبیت Modbus RTU روی RS-485 در صنعت

۲. امکان اتصال چندین تجهیز روی یک گذرگاه (Multi-Drop Bus)

بر خلاف استاندارد RS-232 که تنها ارتباط نقطه به نقطه (Point-to-Point) بین دو دستگاه را پشتیبانی می‌کند، RS-485 امکان ایجاد یک شبکه Multi-Drop Bus را فراهم می‌سازد. در این توپولوژی، چندین تجهیز می‌توانند روی یک زوج سیم مشترک قرار گرفته و به تبادل داده بپردازند که منجر به کاهش چشمگیر حجم کابل‌کشی و هزینه‌های اجرایی می‌شود.

تعداد دستگاه‌های قابل اتصال و مفهوم Unit Load (UL)

عدد سنتی 32 Unit Load که برای شبکه‌های RS-485 بیان می‌شود، مربوط به حداکثر بار الکتریکی (Electrical Load) مجاز روی Bus و فرستنده-گیرنده‌های (Transceivers) کلاسیک است و به این معنا نیست که RS-485 ذاتاً فقط ۳۲ تجهیز را پشتیبانی می‌کند.

هر ترنسیور مقدار مشخصی بار الکتریکی به خط تحمیل می‌کند که با Unit Load (UL) سنجیده می‌شود. در ترنسیورهای قدیم این مقدار 1 UL بود؛ اما در ترنسیورهای مدرن امروزی این بار به 1/2UL ،1/4UL یا حتی 1/8UL کاهش یافته است. با استفاده از ترنسیورهای Fractional Unit Load می‌توان از نظر بار الکتریکی امکان اتصال تا ۱۲۸ یا ۲۵۶ نود (Node) را روی خط فراهم آورد.

با این حال، تعداد واقعی تجهیزات قابل اتصال تنها به Unit Load وابسته نیست و به فاکتورهای زیر بستگی دارد:

• مشخصات فرستنده-گیرنده (Transceiver) و بار الکتریکی آن
• طول مسیر کابل و ظرفیت خازنی آن
• نرخ انتقال داده (Baud Rate)
• توپولوژی شبکه و طول انشعاب‌ها (Stub Length)
• کیفیت مقاومت‌های انتهایی (Termination Resistors)
• سطح نویز الکترومغناطیسی محیط (EMI)

همچنین باید توجه داشت که پروتکل Modbus RTU دارای محدوده آدرس‌دهی مشخص از آدرس ۱ تا ۲۴۷ برای تجهیزات Slave است. بنابراین باید بین ظرفیت الکتریکی بستر RS-485 و محدوده آدرس‌دهی پروتکل Modbus RTU تفاوت قائل شد.

فاصله ارتباطی و بررسی Stub Length

در شرایط ایده‌آل، با کابل استاندارد و Baud Rate پایین (مثلاً 9600bps)، فاصله ارتباطی در شبکه RS-485 می‌تواند تا ۱۲۰۰ متر (۴۰۰۰ پا) برسد. البته افزایش سرعت ارتباط با کاهش حداکثر طول کابل همراه است.

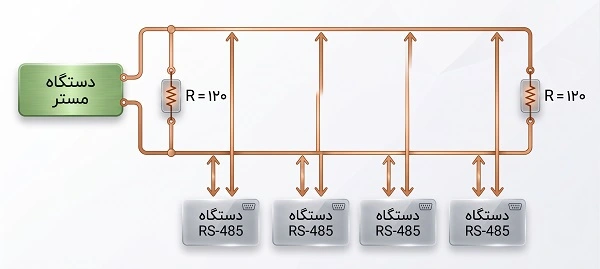

یکی از خطاهای رایج در اجرای شبکه، ایجاد انشعاب‌های طولانی از خط اصلی است. Stub Length به طول کابل انشعابی گفته می‌شود که از خط اصلی Bus جدا شده و به دستگاه متصل می‌گردد. انشعاب‌های طولانی باعث انعکاس سیگنال (Signal Reflection) و اختلال شدید در ارتباط می‌شوند؛ بنابراین شبکه RS-485 باید حتماً به صورت Daisy-Chain (زنجیره‌ای) اجرا شود و طول انشعاب‌ها تا حد امکان به صفر نزدیک باشد.

نحوه تبادل داده در Modbus RTU روی RS-485

شبکه Modbus RTU بر پایه معماری Master/Slave (در اصطلاحات جدید Client/Server) کار می‌کند. در هر شبکه تنها یک تجهیز Master (مانند PLC یا SCADA) وجود دارد و مابقی تجهیزات نقش Slave را ایفا می‌کنند.

از آنجا که بستر RS-485 به‌صورت نیمه‌دوطرفه (Half-Duplex) عمل می‌کند (در یک لحظه فقط ارسال یا فقط دریافت امکان‌پذیر است)، ساختار Master/Slave تطابق کاملی با آن دارد:

1. Master یک درخواست (Request) حاوی آدرس Slave هدف و کد تابع مورد نظر ارسال می‌کند.
2. تمام تجهیزات متصل به خط پیام را دریافت می‌کنند، اما تنها Slave با آدرس مطابقت‌یافته آن را پردازش می‌کند.
3. Slave مربوطه پاسخ (Response) خود را روی همان خط ارسال می‌کند.
4. سایر تجهیزات در زمان ارسال پاسخ سکوت می‌کنند تا از برخورد سیگنال‌ها (Collision) جلوگیری شود.

نقش مبدل‌های مدباس (Modbus Converters) در کاهش کابل‌کشی و به‌روزرسانی سیستم‌ها

در واحدهای صنعتی، سیگنال‌های متنوعی مانند سنسورهای دما (PT100، ترموکوپل) یا سیگنال‌های آنالوگ جریان (4-20mA) و ولتاژ در نقاط مختلف سایت پراکنده‌اند. انتقال مستقیم تک‌تک این کابل‌ها تا تابلو کنترل مرکزی یا کارت‌های ورودی PLC علاوه بر مصرف کیلومترها کابل، هزینه کارت‌های آنالوگ PLC را به‌شدت افزایش می‌دهد.

با استفاده از مبدل مدباس (Modbus Converter)، می‌توان سیگنال چند سنسور را در نزدیکی تجهیزات فیلد (Field) دریافت کرده، مقادیر آن‌ها را به رجیسترهای Modbus تبدیل نمود و سپس تمام اطلاعات را تنها از طریق یک کابل ۲ سیمه RS-485 به سیستم کنترل مرکزی منتقل کرد.

نکات حیاتی در طراحی و سیم‌بندی شبکه RS-485

حتی با انتخاب بهترین تجهیزات، عدم رعایت اصول سیم‌بندی می‌تواند باعث بروز خطاهای ناخواسته در شبکه شود. موارد زیر در اجرای شبکه الزامی هستند:

۱. مقاومت ترمینیشن (Termination Resistor) و Biasing

در شبکه‌های RS-485 طولانی یا سرعت‌های بالا، امپدانس کابل باعث بازتاب سیگنال در انتها می‌شود. برای جلوگیری از این پدیده، باید یک مقاومت ۱زو اهم (متناسب با امپدانس موجی کابل) در ابتدا و انتهای فیزیکی شبکه متصل شود. از نصب مقاومت روی نودهای میانی اکیداً خودداری کنید. همچنین مقاومت‌های Biasing وضعیت خط را در زمان بیکاری (Idle) تثبیت می‌کنند تا از ثبت داده‌های نادرست ناشی از نویز جلوگیری شود.

۲. اختلاف پتانسیل زمین و لزوم ایزولاسیون گالوانیک (Galvanic Isolation)

هنگامی که تجهیزات موجود در شبکه از تابلوهای برق مختلف با منابع تغذیه مجزا تغذیه می‌شوند، معمولاً اختلاف پتانسیلی بین نقاط Ground آن‌ها وجود دارد. این اختلاف پتانسیل باعث عبور جریان‌های ناخواسته از شیلد یا سیم مرجع ارتباطی شده و منجر به نویز شدید یا حتی سوختن ترنسیورهای RS-485 می‌شود.

بهترین راهکار برای مقابله با این مشکل، استفاده از مبدل‌های دارای پورت RS-485 ایزوله (Isolated RS-485) است. در این تجهیزات، بخش ارتباطی از طریق ایزولاسیون نوری یا مغناطیسی از بخش تغذیه و ورودی‌ها جدا شده و مانع از شکل‌گیری حلقه‌های زمین (Ground Loops) می‌شود.

راهکارهای مدباس شرکت دلیجه ارتباط پویا (DEP.Co)

شرکت دلیجه ارتباط پویا با تکیه بر دانش فنی بومی و تجربه گسترده در صنعت اتوماسیون، طیف وسیعی از مبدل‌های سیگنال صنعتی به Modbus RTU را طراحی و تولید نموده است. این محصولات با دارا بودن ایزولاسیون گالوانیک، طراحی مقاوم در برابر نویزهای شدید صنعتی و پشتیبانی کامل از پروتکل استاندارد Modbus RTU روی بستر RS-485، انتخابی ایده‌آل برای پروژه‌های اتوماسیون و مانیتورینگ هستند.

دسته‌بندی مبدل‌های سیگنال به Modbus دلیجه ارتباط پویا:

• مبدل‌های جریان 4-20mA به Modbus: در مدل‌های ۸ کاناله ۱۲ بیتی (DEP-8I12-MB) و ۲۴ بیتی (DEP-8I24-MB) با دقت و ایزولاسیون بالا.
• مبدل‌های سنسور RTD به Modbus: جهت اتصال مستقیم سنسورهای PT100 و PT1000 دو سیمه و سه سیمه (DEP-RTD-MB).
• مبدل‌های ترموکوپل به Modbus: پشتیبانی از انواع ترموکوپل (K, J, S, T) مجهز به جبران‌ساز نقطه سرد (DEP-4TCU-MB).
