DEP-3PT100-MB / DEP-3PT1000-MB
ماژول 3 کاناله RTD به مدباس مدل DEP-3PT100-MB / DEP-3PT1000-MB

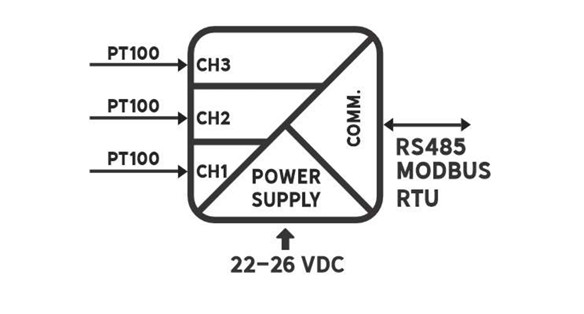

مبدلهای DEP-3PT100-MB و DEP-3PT1000-MB برای اتصال سنسورهای RTD از نوع PT100 و PT1000 به شبکه مدباس طراحی شدهاند. این ماژولها دارای سه کانال ورودی کاملاً مستقل و ایزوله بوده و بهعنوان Modbus RTU Slave عمل میکنند.
معرفی محصول
DEP-3PT100-MB و DEP-3PT1000-MB ماژولهای RTD به مدباس برای کاربردهای صنعتی هستند که سه کانال ورودی مستقل برای سنسورهای مقاومتی فراهم میکنند. این دستگاهها با ایزولاسیون گالوانیکی پنجطرفه بین منبع تغذیه، هر یک از سه ورودی و رابط RS-485، در کاهش نویز، حذف Ground Loop و حفاظت از تجهیزات کنترلی مؤثر هستند. هر کانال بهصورت مستقل پردازش میشود و وضعیت خطای سنسور بهصورت مجزا قابل تشخیص است.
این محصولات برای اندازهگیری چندکاناله دما با RTD و انتقال دادهها از طریق مدباس به PLC، HMI، SCADA و سایر Modbus Masterها مناسب هستند.
حالتهای پشتیبانیشده
ویژگیهای کلیدی
کاربردها
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع ورودی | RTD (PT100/PT1000) |
| تعداد کانال ورودی | 3 |
| نوع اتصال سنسور | 2-wire / 3-wire / 4-wire PT100/PT1000 |
| رابط ارتباطی | RS-485 دو سیمه ایزوله با حفاظت ESD برابر ±15 کیلوولت |
| پروتکل ارتباطی | Modbus RTU Slave |
| نرخ Baud | 1200, 2400, 4800, 9600, 19200, 38400, 115200 bps |
| رزولوشن ADC | 24 بیتی ΔΣ analog-to-digital conversion |
| رزولوشن اندازهگیری | 24 بیتی |
| دقت اندازهگیری | ±0.5 درجه سانتیگراد |
| نوع ایزولاسیون | 5-way galvanic isolation |
| ولتاژ ایزولاسیون | 1.5 کیلوولت DC |
| مدت تست ایزولاسیون | 1 دقیقه |
| استاندارد ایزولاسیون | UL 1577 |
| ولتاژ تغذیه نامی | 24 ولت DC |
| بازه ولتاژ تغذیه | 22–26 ولت DC |
| حفاظت قطبیت معکوس | دارد |
| مصرف توان | 0.8 وات (Typical) |
| روش پیکربندی | آدرس Modbus (ID)، نرخ Baud (سوئیچهای DIP) |
| Baud Rate پیشفرض | 9600 |
| آدرس پیشفرض | 2 |
| تشخیص خطای سنسور | مدار باز / اتصال کوتاه for each channel |
| LED تغذیه | سبز |
| LED ارتباط/خطا | قرمز |
| کالیبراسیون کارخانه | دارد |
| دمای کاری | -منفی 10 تا مثبت 60 درجه سانتیگراد |
| ابعاد (W × H × D) | 114.6 × 99 × 22.6 میلیمتر |
| نوع نصب | ریل DIN (استاندارد TH35) |
| محفظه | PA60، سبز |
| نوع اتصالات | ترمینالهای فونیکس جدا شونده، حداکثر سطح مقطع سیم: 2.5 میلیمتر |
جدول رجیسترهای Modbus
| رجیستر | آدرس | نام | دسترسی | پیشفرض | توضیحات |
|---|---|---|---|---|---|
| 0 | 0x0000 | Hardware ID | RO | — | Hardware identifier derived from MCU UID |
| 1 | 0x0001 | Firmware Version | RO | 5 | Firmware version number |
| 2 | 0x0002 | Modbus Slave ID | RO | 2 | Active slave address (1–247). Set via DIP or EEPROM |
| 3 | 0x0003 | Baud Rate Index | RO | 4 | Active baud rate index (see DIP table). 4 = 9600 bps |
| 5 | 0x0005 | CH0 Temperature ×10 | RO | 0 | Channel 0 temperature × 10 (INT16) |
| 6 | 0x0006 | CH1 Temperature ×10 | RO | 0 | Channel 1 temperature × 10 (INT16) |
| 7 | 0x0007 | CH2 Temperature ×10 | RO | 0 | Channel 2 temperature × 10 (INT16) |
| 8 | 0x0008 | CH0 Resistance ×10 | RO | 0 | Channel 0 RTD resistance × 10 اهم (UINT16) |
| 9 | 0x0009 | CH1 Resistance ×10 | RO | 0 | Channel 1 RTD resistance × 10 اهم (UINT16) |
| 10 | 0x000A | CH2 Resistance ×10 | RO | 0 | Channel 2 RTD resistance × 10 اهم (UINT16) |
| 12–13 | 0x000C | CH0 Temperature (float) | RO | 0.0 | Channel 0 temperature in °C. Fault → −999.0 |
| 14–15 | 0x000E | CH1 Temperature (float) | RO | 0.0 | Channel 1 temperature in °C |
| 16–17 | 0x0010 | CH2 Temperature (float) | RO | 0.0 | Channel 2 temperature in °C |
| 18–19 | 0x0012 | CH0 Resistance (float) | RO | 0.0 | Channel 0 RTD resistance in Ω |
| 20–21 | 0x0014 | CH1 Resistance (float) | RO | 0.0 | Channel 1 RTD resistance in Ω |
| 22–23 | 0x0016 | CH2 Resistance (float) | RO | 0.0 | Channel 2 RTD resistance in Ω |
| 24 | 0x0018 | CH0 Status | RO | 0 | Channel 0 sensor status code |
| 25 | 0x0019 | CH1 Status | RO | 0 | Channel 1 sensor status code |
| 26 | 0x001A | CH2 Status | RO | 0 | Channel 2 sensor status code |
آموزش تنظیمات DIP Switch
با استفاده از ابزار تعاملی آموزش دیپ سوییچ، وضعیت کلیدها را تغییر دهید و آدرس Modbus و نرخ ارسال داده را بهصورت زنده مشاهده کنید.
آموزش دیپ سوییچنقشه سیمبندی و ترمینالها
راهنمای راهاندازی سریع
- 1دستگاه را روی DIN Rail استاندارد TH35 نصب کنید.
- 2تغذیه 22–26 ولت DC را به دستگاه متصل کنید.
- 3سنسورهای RTD را به سه کانال ورودی متصل کنید.
- 4رابط RS-485 را به شبکه Modbus RTU متصل کنید.
- 5آدرس Modbus و Baud Rate را با DIP Switch تنظیم کنید.
- 6پس از تغییر DIP Switch، تغذیه دستگاه را قطع و وصل کنید.
- 7مقادیر دما، مقاومت و status هر کانال را از رجیسترهای Modbus بخوانید.
مقایسه مدلها
| پارامتر | DEP-3PT100-MB | DEP-3PT1000-MB | DEP-1RTDU-1IS |
|---|---|---|---|
| نوع ورودی | PT100 | PT1000 | PT100/PT1000 |
| تعداد کانال | 3 | 3 | 1 |
| خروجی | RS-485 / Modbus RTU | RS-485 / Modbus RTU | 4 تا 20 میلیآمپر |
| ایزولاسیون | 5-way, 1.5 کیلوولت DC | 5-way, 1.5 کیلوولت DC | 3-way, 1.5 کیلوولت DC |
صنایع هدف
جایگزین مناسب برای محصولات زیر
در ادامه محصولات مشابه از برندهای شناختهشده فهرست شدهاند. این ماژول میتواند جایگزین مناسبی برای این کارتها باشد؛ فقط کافیست پیش از نصب، تفاوتهای فنی، تغییرات احتمالی سیمکشی و جزئیات عملکرد را بررسی کنید.
| شرکت | کد سفارش | توضیحات |
|---|---|---|
| SENECA | Z-4RTD2 | RTD چهارکاناله به Modbus RTU (نزدیکترین معادل، مدل 3 کاناله نادر است) |
| Advantech | ADAM-4015 | ماژول RTD ششکاناله با Modbus |
| Moxa | ioLogik R1241 | RTD چهارکاناله RS-485 Modbus |
| Beckhoff | EL3204 | نیازمند کوپلر BK7420 Modbus RTU |
دانلودها
لوازم جانبی
- DIN Rail
- منبع تغذیه 24 ولت DC
- کابل RS-485
- سیم و ترمینال مناسب تا 2.5 میلیمتر
مقالات مرتبط در مرکز دانش
- تفاوت PT100 و PT1000 در سیستمهای اندازهگیری صنعتی
- مقایسه اتصال 2-wire، 3-wire و 4-wire در RTD
- آشنایی با Modbus RTU روی RS-485 در ماژولهای دمایی
- راهنمای تنظیم آدرس Modbus با DIP Switch
- نقش ایزولاسیون پنجطرفه در ماژولهای RTD
- نحوه تفسیر رجیسترهای دما و مقاومت در Modbus
- کاربرد status code در عیبیابی سنسورهای RTD
- اهمیت ESD protection در RS-485
- نحوه اتصال ماژول RTD به PLC و SCADA
- راهنمای نصب تجهیزات DIN Rail در تابلوهای ابزار دقیق
سوالات متداول (FAQ)
1 این دستگاه چه نوع سنسورهایی را پشتیبانی میکند؟
RTD از نوع PT100/PT1000.
2 تعداد کانالهای ورودی چقدر است؟
3 کانال.
3 آیا هر کانال ورودی مستقل است؟
بله، fully independent inputs.
4 آیا دستگاه از اتصال 2-wire پشتیبانی میکند؟
بله.
5 آیا دستگاه از اتصال 3-wire پشتیبانی میکند؟
بله.
6 آیا دستگاه از اتصال 4-wire پشتیبانی میکند؟
بله.
7 پروتکل ارتباطی دستگاه چیست؟
Modbus RTU Slave.
8 رابط ارتباطی دستگاه چیست؟
RS-485 دو سیمه ایزوله با حفاظت ESD برابر ±15 کیلوولت.
9 رزولوشن دستگاه چقدر است؟
24 بیتی.
10 دقت دستگاه چقدر است؟
±0.5 درجه سانتیگراد.
11 سطح ایزولاسیون دستگاه چقدر است؟
1.5 کیلوولت DC, 5-way isolation, 1 دقیقه (UL 1577).
12 تغذیه نامی دستگاه چیست؟
24 ولت DC.
13 بازه تغذیه مجاز چیست؟
22–26 ولت DC.
14 مصرف توان دستگاه چقدر است؟
0.8 وات (Typical).
15 Baud Rateهای قابل انتخاب کداماند؟
1200, 2400, 4800, 9600, 19200, 38400, 115200 bps.
16 روش تنظیم آدرس Modbus و Baud Rate چیست؟
از طریق DIP switches.
17 مقدار پیشفرض Baud Rate چیست؟
9600.
18 مقدار پیشفرض آدرس Modbus چیست؟
2.
19 پس از تغییر DIP Switch چه اقدامی لازم است؟
تغذیه دستگاه را قطع کرده و مجدداً وصل کنید.
20 بازه دمای کاری دستگاه چیست؟
-منفی 10 تا مثبت 85 درجه سانتیگراد.
21 ابعاد دستگاه چقدر است؟
114.6 × 99 × 22.6 میلیمتر.
22 روش نصب دستگاه چیست؟
ریل DIN (استاندارد TH35).
23 رنگ Power LED چیست؟
سبز.
24 رنگ Communication/Fault LED چیست؟
قرمز.
25 این دستگاه چه خطاهایی را برای سنسور تشخیص میدهد؟
مدار باز / اتصال کوتاه.
26 Status code برابر 0 به چه معناست؟
SENSOR_OK.
محتویات بسته
- ماژول DEP-3PT100-MB / DEP-3PT1000-MB
کدهای سفارش
| مدل | توضیحات |
|---|---|
DEP-3PT100-MB | RTD to Modbus RTU Converter, 3-channel PT100 Input, Isolated RS-485 Interface |
DEP-3PT1000-MB | RTD to Modbus RTU Converter, 3-channel PT1000 Input, Isolated RS-485 Interface |
گارانتی و خدمات
سرویس کالیبراسیون: Factory calibrated
پشتیبانی فنی: 03432510089 / dep.co.ir@gmail.com / www.iiot.ir
