ترموکوپل چیست؟ راهنمای جامع انواع، بازه دمایی و انتخاب تجهیز

ترموکوپل یکی از پرکاربردترین سنسورهای اندازه‌گیری دما در صنعت است که به دلیل ساختار ساده، قیمت مناسب، پاسخ‌گویی سریع و توانایی اندازه‌گیری در بازه‌های بسیار گسترده، در صنایع نفت و گاز، پتروشیمی، نیروگاه، صنایع غذایی، کوره‌ها و خطوط تولید به‌کار می‌رود.

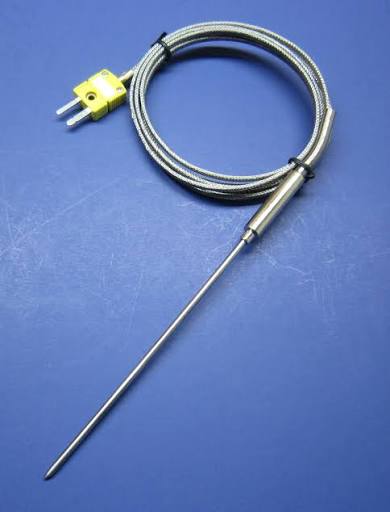

پراب ترموکوپل صنعتی با غلاف استیل — یکی از رایج‌ترین اشکال سنسور دما در فرآیندهای صنعتی

ترموکوپل چیست؟

ترموکوپل یک سنسور دما است که از اتصال دو فلز غیرهم‌جنس تشکیل می‌شود. هنگامی که محل اتصال این دو فلز در معرض دما قرار می‌گیرد، یک ولتاژ بسیار کوچک در حد میلی‌ولت تولید می‌شود. این ولتاژ با دما متناسب است و می‌توان با اندازه‌گیری آن، دمای نقطه موردنظر را محاسبه کرد.

اساس کار ترموکوپل بر اثر سیبک (Seebeck Effect) استوار است. طبق این پدیده، اگر دو فلز متفاوت از دو نقطه به هم متصل شوند و بین این دو نقطه اختلاف دما وجود داشته باشد، یک نیروی محرکه الکتریکی تولید می‌شود.

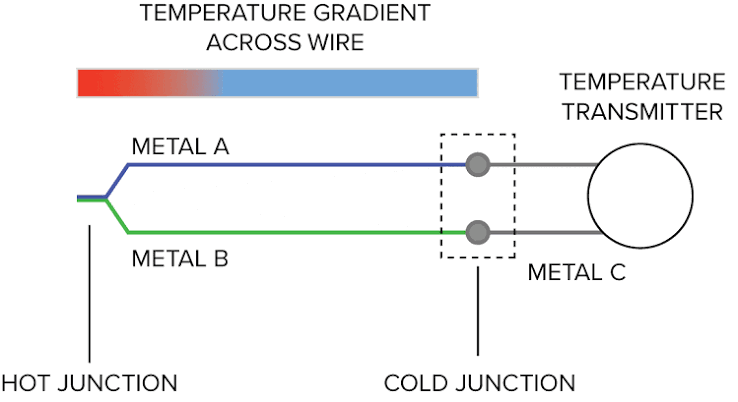

نمودار اثر سیبک در ترموکوپل شامل اتصال گرم و اتصال سرد — نمودار اثر سیبک: اختلاف دما بین اتصال گرم و اتصال سرد باعث تولید ولتاژ می‌شود

ساختار ترموکوپل

ساختار یک ترموکوپل در ساده‌ترین حالت از اجزای زیر تشکیل می‌شود:

دو هادی از جنس فلزات متفاوت
اتصال گرم (Hot Junction) — نقطه‌ای که دمای فرآیند در آن اندازه‌گیری می‌شود.
اتصال سرد (Cold Junction / Reference Junction) — نقطه مرجع که معمولاً در محل اتصال ترموکوپل به تجهیز اندازه‌گیری قرار دارد.
غلاف یا شیلد محافظ
عایق معدنی یا سرامیکی
سیم جبران‌ساز یا اکستنشن

در کاربردهای صنعتی، ترموکوپل معمولاً داخل یک غلاف فلزی مقاوم قرار می‌گیرد تا در برابر خوردگی، فشار، لرزش و شرایط سخت محیطی محافظت شود.

عملکرد ترموکوپل چگونه است؟

زمانی که اتصال گرم در معرض حرارت قرار می‌گیرد و دمای آن با اتصال سرد تفاوت پیدا می‌کند، بین دو سر ترموکوپل ولتاژی ایجاد می‌شود. این ولتاژ بسیار کم است و معمولاً در بازه میلی‌ولت قرار دارد. دستگاه اندازه‌گیری یا مبدل، این سیگنال را دریافت کرده و با توجه به نوع ترموکوپل، آن را به دما تبدیل می‌کند.

نکته بسیار مهم در اندازه‌گیری با ترموکوپل، جبران‌سازی اتصال سرد یا CJC (Cold Junction Compensation) است. چون ترموکوپل عملاً اختلاف دما را اندازه می‌گیرد، اگر دمای محل اتصال سرد مشخص و جبران نشود، مقدار دما با خطا همراه خواهد بود. بنابراین هر تجهیز حرفه‌ای برای اندازه‌گیری ترموکوپل باید قابلیت CJC داخلی و دقیق داشته باشد.

ویژگی‌های مهم ترموکوپل

ترموکوپل‌ها به دلیل مزایای زیر بسیار محبوب هستند:

بازه اندازه‌گیری بسیار گسترده
تحمل دماهای خیلی بالا
استحکام مکانیکی خوب
پاسخ سریع به تغییرات دما
قیمت مناسب نسبت به برخی سنسورها
امکان استفاده در محیط‌های صنعتی خشن

البته محدودیت‌هایی هم دارند:

خروجی بسیار ضعیف در حد میلی‌ولت
نیاز به جبران‌سازی اتصال سرد
حساسیت به نویز الکتریکی
نیاز به انتخاب صحیح نوع ترموکوپل
امکان بروز خطا در صورت استفاده از کابل نامناسب یا سیم‌کشی اشتباه

انواع ترموکوپل

ترموکوپل‌ها بر اساس جنس فلزات سازنده به انواع مختلفی تقسیم می‌شوند. هر نوع، ویژگی‌ها و بازه دمایی خاص خود را دارد.

۱) ترموکوپل نوع K

از آلیاژ کرومل-آلومل ساخته می‌شود و به دلیل قیمت مناسب، پایداری خوب و گستره دمایی قابل قبول، در بسیاری از کاربردهای صنعتی استفاده می‌شود.

بازه اندازه‌گیری: −۲۰۰ تا +۱۳۷۰ °C

کاربردها: کوره‌ها، صنایع عمومی، تجهیزات حرارتی، خطوط فرآیندی

۲) ترموکوپل نوع J

از آهن-کنستانتان ساخته می‌شود و در دماهای متوسط کاربرد دارد.

بازه اندازه‌گیری: −۲۱۰ تا +۷۶۰ °C

کاربردها: تجهیزات صنعتی قدیمی‌تر، فرآیندهای دمای متوسط، محیط‌های غیر اکسیدکننده

۳) ترموکوپل نوع T

از مس-کنستانتان ساخته می‌شود و برای دماهای پایین و کاربردهای دقیق‌تر در بازه‌های زیر صفر مناسب است.

بازه اندازه‌گیری: −۲۰۰ تا +۴۰۰ °C

کاربردها: صنایع غذایی، آزمایشگاه‌ها، سیستم‌های برودتی، دماهای پایین

۴) ترموکوپل نوع E

از کرومل-کنستانتان ساخته می‌شود و نسبت به برخی انواع دیگر، ولتاژ خروجی بیشتری تولید می‌کند.

بازه اندازه‌گیری: −۲۰۰ تا +۱۰۰۰ °C

کاربردها: کاربردهای نیازمند حساسیت بالاتر، دماهای پایین تا متوسط، فرآیندهای صنعتی با دقت بهتر

۵) ترموکوپل نوع N

برای پایداری بیشتر در دماهای بالا طراحی شده و در برخی شرایط، جایگزین مناسبی برای نوع K محسوب می‌شود.

بازه اندازه‌گیری: −۲۰۰ تا +۱۳۰۰ °C

کاربردها: فرآیندهای دمای بالا، محیط‌های صنعتی با پایداری طولانی‌مدت، کوره‌ها و تجهیزات حرارتی

۶) ترموکوپل نوع S

از فلزات گران‌بها ساخته می‌شود و برای دماهای بالا و کاربردهای دقیق صنعتی و آزمایشگاهی مناسب است.

بازه اندازه‌گیری: ۰ تا +۱۶۰۰ °C

کاربردها: کوره‌های دمای بالا، صنایع شیشه و سرامیک، آزمایشگاه‌های کالیبراسیون

۷) ترموکوپل نوع R

از خانواده ترموکوپل‌های فلزات گران‌بها است و رفتار آن تا حدی شبیه نوع S است.

بازه اندازه‌گیری: ۰ تا +۱۶۰۰ °C

کاربردها: صنایع دمای بالا، کوره‌های صنعتی، کاربردهای دقیق

۸) ترموکوپل نوع B

برای دماهای بسیار بالا به کار می‌رود و در صنایع سنگین اهمیت زیادی دارد.

بازه اندازه‌گیری: +۶۰۰ تا +۱۷۰۰ °C (در برخی کاربردها تا حدود ۱۸۰۰ °C)

کاربردها: کوره‌های بسیار داغ، متالورژی، صنایع فولاد و شیشه

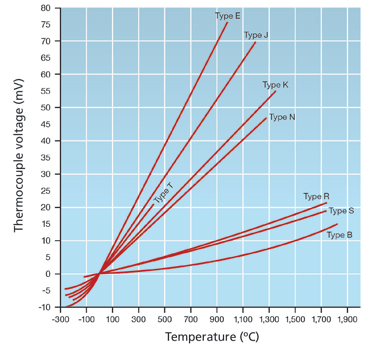

منحنی‌های ولتاژ خروجی انواع ترموکوپل نسبت به دما — منحنی تغییر ولتاژ خروجی (EMF) انواع مختلف ترموکوپل نسبت به دما

جدول بازه اندازه‌گیری انواع ترموکوپل

نوع ترموکوپل	جنس تقریبی فلزات	بازه اندازه‌گیری متداول
K	Chromel / Alumel	−۲۰۰ تا +۱۳۷۰ °C
J	Iron / Constantan	−۲۱۰ تا +۷۶۰ °C
T	Copper / Constantan	−۲۰۰ تا +۴۰۰ °C
E	Chromel / Constantan	−۲۰۰ تا +۱۰۰۰ °C
N	Nicrosil / Nisil	−۲۰۰ تا +۱۳۰۰ °C
S	Platinum-Rhodium	۰ تا +۱۶۰۰ °C
R	Platinum-Rhodium	۰ تا +۱۶۰۰ °C
B	Platinum-Rhodium	+۶۰۰ تا +۱۷۰۰ °C

توجه: بازه واقعی قابل استفاده ممکن است بسته به ساختار سنسور، قطر غلاف، نوع اتصال، شرایط محیطی و سازنده کمی متفاوت باشد.

معیارهای انتخاب ترموکوپل مناسب

برای انتخاب ترموکوپل باید چند عامل اصلی را در نظر گرفت:

۱) بازه دمایی

مهم‌ترین عامل، محدوده دمای فرآیند است. برای مثال: برای دماهای عمومی نوع K، برای دماهای پایین نوع T و برای دماهای خیلی بالا نوع S، R یا B.

۲) شرایط محیطی

اگر محیط اکسیدکننده، خورنده یا دارای لرزش شدید باشد، جنس غلاف و نوع ترموکوپل اهمیت بیشتری پیدا می‌کند.

۳) سرعت پاسخ

در کاربردهایی که دما سریع تغییر می‌کند، طراحی اتصال و قطر سنسور باید مناسب انتخاب شود.

۴) دقت موردنیاز

در برخی کاربردها دقت نسبی کافی است، اما در برخی دیگر باید از تجهیزات اندازه‌گیری دقیق و کالیبره استفاده شود.

۵) نوع سیستم کنترلی

باید مشخص باشد که خروجی مورد نیاز چیست: ورودی مستقیم ترموکوپل، خروجی ۴–۲۰ mA یا ارتباط دیجیتال مانند Modbus RTU.

چالش‌های اندازه‌گیری با ترموکوپل

اندازه‌گیری دما با ترموکوپل اگرچه بسیار رایج است، اما در عمل با چالش‌هایی همراه است:

نویز الکتریکی در محیط صنعتی
اختلاف پتانسیل زمین و Ground Loop
خطای ناشی از اتصال سرد
قطعی یا اتصال کوتاه سنسور
اشتباه در انتخاب نوع ترموکوپل
افت دقت به علت کابل‌کشی نامناسب
تداخل ناشی از اینورترها، موتورها و بارهای قدرت

به همین دلیل استفاده از یک مبدل یا ماژول تخصصی و ایزوله برای خواندن سیگنال ترموکوپل اهمیت زیادی دارد.

چرا برای ترموکوپل به مبدل یا ماژول تخصصی نیاز داریم؟

خروجی ترموکوپل بسیار کوچک است و مستقیماً در معرض خطا و نویز قرار می‌گیرد. یک مبدل حرفه‌ای باید بتواند:

نوع ترموکوپل را پشتیبانی کند
CJC را به‌صورت دقیق انجام دهد
سیگنال ضعیف میلی‌ولتی را با رزولوشن بالا بخواند
در برابر نویز و ESD مقاوم باشد
خطاهای سنسور را تشخیص دهد
داده را به فرمت مناسب سیستم کنترل تبدیل کند

محصولات شرکت دلیجه ارتباط برای اندازه‌گیری دمای ترموکوپل

شرکت دلیجه ارتباط برای اندازه‌گیری دمای ترموکوپل، محصولات تخصصی و صنعتی ارائه می‌کند که با نیازهای واقعی اتوماسیون و ابزار دقیق سازگار هستند. دو محصول شاخص این شرکت در این حوزه عبارت‌اند از:

DEP-4TCU-MB

ماژول ۴ کاناله ترموکوپل به Modbus RTU

۴ کانال مستقل
۲۴-bit + CJC
RS-485 ایزوله
J/K/E/N/S/R/B/T

مشاهده مشخصات

DEP-1TCU-1IS

مبدل ترموکوپل به ۴–۲۰ mA

۱ کانال
۲۴-bit + CJC
خروجی ۴–۲۰ mA
USB-C پیکربندی

مشاهده مشخصات

ماژول DEP-4TCU-MB

این محصول یک ماژول ۴ کاناله Thermocouple به Modbus RTU است و برای کاربردهای صنعتی چندکاناله بسیار مناسب است. ویژگی‌های آن شامل ۴ کانال ورودی مستقل، پشتیبانی از انواع J/K/E/N/S/R/B/T، پیکربندی مستقل نوع ترموکوپل برای هر کانال، ارتباط RS-485 با پروتکل Modbus RTU Slave، ایزولاسیون گالوانیکی شش‌طرفه ۱.۵ kVDC، CJC داخلی، رزولوشن ۲۴-bit ΔΣ ADC، دقت ±۰.۵ °C و تشخیص Open/Short Circuit است.

این ماژول دقیقاً برای محیط‌های صنعتی طراحی شده است؛ جایی که چندین سنسور ترموکوپل باید هم‌زمان به PLC، HMI یا SCADA متصل شوند. ایزولاسیون شش‌طرفه و ارتباط RS-485 ایزوله در کاهش نویز، حذف Ground Loop و حفاظت از سیستم کنترل نقش بسیار مهمی دارد.

صفحه محصول DEP-4TCU-MB

مبدل DEP-1TCU-1IS

این محصول یک مبدل ۱ کاناله Thermocouple به ۴–۲۰ mA است و برای کاربردهایی مناسب است که سیستم کنترل ورودی آنالوگ جریان دارد. ویژگی‌های آن شامل ۱ ورودی ترموکوپل، پشتیبانی از انواع J/K/E/N/S/R/B/T، خروجی ۴–۲۰ mA، پیکربندی از طریق USB Type-C، CJC داخلی، رزولوشن ۲۴-bit، ایزولاسیون گالوانیکی سه‌طرفه ۱.۵ kVDC و تشخیص Open/Short Circuit و Rapid Temperature Change است.

اگر در پروژه شما PLC یا DCS دارای ورودی ۴–۲۰ mA باشد، این مبدل انتخاب مناسبی است؛ سیگنال ضعیف ترموکوپل را به یک سیگنال جریان استاندارد صنعتی تبدیل می‌کند که در برابر نویز مقاوم‌تر است.

صفحه محصول DEP-1TCU-1IS

جمع‌بندی

ترموکوپل یکی از مهم‌ترین سنسورهای دما در صنعت است که بر پایه اثر سیبک کار می‌کند و از دو فلز غیرهم‌جنس تشکیل می‌شود. انواع مختلف آن مانند K، J، T، E، N، S، R و B هرکدام برای بازه دمایی و شرایط خاصی مناسب هستند. برای دستیابی به اندازه‌گیری دقیق و پایدار، استفاده از تجهیزات مناسب برای خواندن سیگنال ترموکوپل ضروری است.

محصولات شرکت دلیجه ارتباط با ویژگی‌هایی مانند پشتیبانی از انواع ترموکوپل، Cold Junction Compensation، رزولوشن بالا، دقت مناسب، ایزولاسیون گالوانیکی و تشخیص خطای سنسور، گزینه‌هایی مناسب برای اندازه‌گیری دمای ترموکوپل محسوب می‌شوند:

DEP-4TCU-MB — برای پروژه‌های چندکاناله و شبکه‌های Modbus RTU / RS-485
DEP-1TCU-1IS — برای سیستم‌های مبتنی بر ۴–۲۰ mA
