DEP-1I-IIS
ایزولاتور جریان 4 تا 20 میلیآمپر مدل DEP-1I-1IS
مبدل DEP-1I-1IS برای ایزوله کردن سیگنالهای آنالوگ جریان 4 تا 20 میلیآمپر در سیستمهای کنترل و ابزار دقیق طراحی شده است. این دستگاه از ورودی و خروجی جریان در حالتهای Active و Passive پشتیبانی میکند و دارای تغذیه ایزوله داخلی 24 ولت DC است که برای تامین تغدیه سنسور در حالت Active است.
معرفی محصول

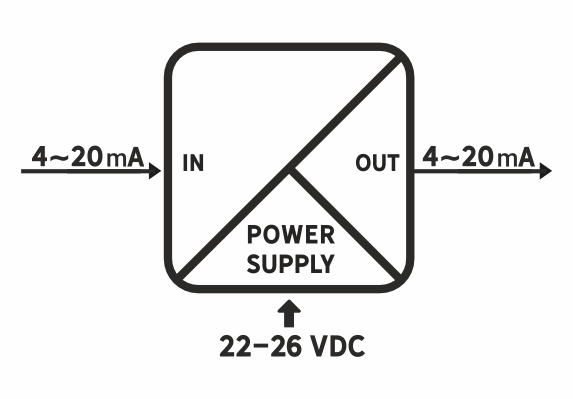

DEP-1I-1IS یک ایزولاتور جریان برای انتقال ایمن و پایدار سیگنال 4 تا 20 میلیآمپر بین بخش فیلد و سیستم کنترل است. این تجهیز با استفاده از ایزولاسیون گالوانیکی سهطرفه بین منبع تغذیه، ورودی و خروجی، از انتقال نویز، اضافهولتاژ، اتصال کوتاه و اختلالات الکتریکی جلوگیری میکند و در حذف Ground Loop مؤثر است.
این محصول برای کاربردهای ابزار دقیق و اتوماسیون صنعتی که نیاز به ایزولهسازی سیگنال جریان و حفظ یکپارچگی اندازهگیری دارند مناسب است.
حالتهای پشتیبانیشده
ویژگیهای کلیدی
کاربردها
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| نوع ورودی | جریان 4 تا 20 میلیآمپر |
| حالت ورودی | Active/Passive |
| بازه ورودی | 4 تا 20 میلیآمپر |
| حداکثر جریان ورودی | 30 میلیآمپر |
| امپدانس ورودی | <170 اهم (Typical: 166 اهم) |
| افت ولتاژ ورودی | <3.5 ولت در 20 میلیآمپر |
| نوع خروجی | یک خروجی آنالوگ ایزوله جریان |
| بازه خروجی | 4 تا 20 میلیآمپر |
| حالت خروجی | Active/Passive |
| حداکثر مقاومت بار خروجی | 800 اهم |
| دقت | ±0.1% F.S. (at 25 درجه سانتیگراد) |
| خطای خطی بودن | ±0.02% F.S. |
| ضریب دمایی | <100 ppm/K (Typical: 75 ppm/K) |
| نوع ایزولاسیون | ایزولاسیون گالوانیکی سهطرفه |
| ولتاژ ایزولاسیون | 1.5 کیلوولت AC |
| مدت تست ایزولاسیون | 1 دقیقه |
| ولتاژ تغذیه نامی | 24 ولت DC |
| بازه ولتاژ تغذیه | 22–26 ولت DC |
| حفاظت قطبیت معکوس | دارد |
| مصرف توان | کمتر از 3.5 وات (بار کامل) |
| تغذیه ایزوله سنسور | 24 ولت DC |
| تعداد کانال | 1 ورودی / 1 خروجی |
| LED تغذیه | قرمز |
| کالیبراسیون کارخانه | دارد |
| گواهی کالیبراسیون | دارد |
| کالیبراسیون خروجی | مولتیترن |
| دمای کاری | منفی 20 تا مثبت 60 درجه سانتیگراد |
| ابعاد (W × H × D) | 114.6 × 99 × 22.6 میلیمتر |
| نوع نصب | ریل DIN (استاندارد TH35) |
| محفظه | PA60، سبز |
| نوع اتصالات | ترمینالهای جداشونده Plug-in، حداکثر سطح مقطع سیم: 2.5 میلیمتر |
نقشه سیمبندی و ترمینالها
دستگاه دارای ترمینال مجزای تغذیه، ورودی آنالوگ و خروجی آنالوگ است. در حالت Active برای ورودی، ترمینال 7 بهعنوان منبع تغذیه ایزوله 24 ولت DC سنسور استفاده میشود. در حالتهای Active و Passive، سیمبندی باید مطابق برچسب ترمینالهای ورودی و خروجی انجام شود.
تغذیه
| ترمینال | عملکرد |
|---|---|
1 | GND |
2 | +24 ولت DC |
ورودی
| ترمینال | عملکرد |
|---|---|
5 | −IIN (Passive) |
6 | +IIN (Passive) / −IIN (Active) |
7 | +24 ولت DC Sensor Supply (+IIN Active) |
خروجی
| ترمینال | عملکرد |
|---|---|
9 | +IOUT (Passive) |
10 | −IOUT (Active) |
11 | +IOUT (Active) / −IOUT (Passive) |
راهنمای راهاندازی سریع
- 1دستگاه را روی DIN Rail استاندارد TH35 نصب کنید.
- 2تغذیه 24 ولت DC را به ترمینال 1 و 2 متصل کنید.
- 3ورودی جریان را مطابق حالت Active یا Passive به ترمینالهای 5، 6 و در صورت نیاز 7 متصل کنید.
- 4خروجی جریان را مطابق حالت Active یا Passive به ترمینالهای 9، 10 و 11 متصل کنید.
- 5از روشن شدن Power LED اطمینان حاصل کنید.
- 6در صورت نیاز، کالیبراسیون خروجی را با مولتیترن انجام دهید.
مقایسه مدلها
| پارامتر | DEP-1I-1IS | DEP-1I-2IS | DEP-8I12-MB |
|---|---|---|---|
| نوع دستگاه | Current Isolator | Current Duplicator | Current to Modbus RTU |
| ورودی | 1 × 4 تا 20 میلیآمپر | 1 × 4 تا 20 میلیآمپر | 8 × 4 تا 20 میلیآمپر |
| خروجی | 1 × 4 تا 20 میلیآمپر ایزوله | 2 × 4 تا 20 میلیآمپر ایزوله | RS-485 / Modbus RTU |
| ایزولاسیون | 3-way | 4-way | 3-way |
صنایع هدف
جایگزین مناسب برای محصولات زیر
در ادامه محصولات مشابه از برندهای شناختهشده فهرست شدهاند. این ماژول میتواند جایگزین مناسبی برای این کارتها باشد؛ فقط کافیست پیش از نصب، تفاوتهای فنی، تغییرات احتمالی سیمکشی و جزئیات عملکرد را بررسی کنید.
| شرکت | کد سفارش | توضیحات |
|---|---|---|
| SENECA | K109I | ایزولاتور گالوانیکی برای سیگنالهای جریان |
| Phoenix Contact | MINI MCR-2-I-I (2901998) | ایزولاتور استاندارد سیگنال |
| Siemens | SIRIUS 3RS7005-1AE00 | مبدل سیگنال تککاناله |
| Schneider Electric | Harmony RMCA61BD | مبدل سیگنال آنالوگ |
| Beckhoff | WK 109 I | ایزولاتور مستقل سیگنال |
دانلودها
لوازم جانبی
- DIN Rail
- منبع تغذیه 24 ولت DC
- سیم و ترمینال مناسب تا 2.5 میلیمتر
مقالات مرتبط در مرکز دانش
- تفاوت ورودی Active و Passive در حلقه جریان 4 تا 20 میلیآمپر
- نقش ایزولاسیون گالوانیکی در حفاظت از PLC و DCS
- روش حذف Ground Loop در سیستمهای ابزار دقیق
- اصول انتخاب Current Isolator در تابلوهای صنعتی
- بررسی مقاومت بار در خروجی 4 تا 20 میلیآمپر
- اثر نویز صنعتی بر سیگنالهای آنالوگ و روشهای کاهش آن
- راهنمای سیمبندی صحیح سیگنال 4 تا 20 میلیآمپر
- تفاوت Signal Isolator و Signal Duplicator
- کالیبراسیون سیگنال جریان در سیستمهای ابزار دقیق
- استاندارد نصب تجهیزات ابزار دقیق روی DIN Rail
سوالات متداول (FAQ)
1 این دستگاه چه نوع سیگنال ورودی را پشتیبانی میکند؟
ورودی جریان 4 تا 20 میلیآمپر در حالت Active/Passive.
2 خروجی دستگاه چیست؟
یک خروجی ایزوله 4 تا 20 میلیآمپر در حالت Active/Passive.
3 آیا دستگاه ایزولاسیون گالوانیکی دارد؟
بله، ایزولاسیون گالوانیکی سهطرفه.
4 سطح ایزولاسیون دستگاه چقدر است؟
1.5 کیلوولت AC.
5 دقت دستگاه چقدر است؟
±0.1% F.S. در 25 درجه سانتیگراد.
6 خطای خطی بودن دستگاه چقدر است؟
±0.02% F.S.
7 ضریب دمایی دستگاه چقدر است؟
<100 ppm/K (Typical: 75 ppm/K).
8 تغذیه نامی دستگاه چیست؟
24 ولت DC.
9 بازه ولتاژ تغذیه مجاز چیست؟
22–26 ولت DC.
10 آیا دستگاه حفاظت معکوس شدن پلاریته دارد؟
بله.
11 مصرف توان دستگاه چقدر است؟
<3.5 وات (بار کامل).
12 آیا دستگاه منبع تغذیه سنسور دارد؟
بله، منبع تغذیه ایزوله 24 ولت DC سنسور.
13 حداکثر جریان ورودی چقدر است؟
30 میلیآمپر.
14 حداکثر جریان ورودی پیوسته چقدر است؟
30 میلیآمپر.
15 امپدانس ورودی دستگاه چقدر است؟
<170 اهم (Typical: 166 اهم).
16 افت ولتاژ ورودی در 20 میلیآمپر چقدر است؟
<3.5 ولت در 20 میلیآمپر.
17 حداکثر مقاومت بار خروجی چقدر است؟
800 اهم.
18 روش نصب دستگاه چیست؟
نصب روی DIN Rail استاندارد TH35.
19 نوع اتصال الکتریکی دستگاه چیست؟
Removable plug-in terminal blocks.
20 حداکثر سطح مقطع سیم قابل اتصال چقدر است؟
2.5 میلیمتر.
21 ابعاد دستگاه چقدر است؟
114.6 × 99 × 22.6 میلیمتر.
22 بازه دمای کاری دستگاه چیست؟
منفی 20 تا مثبت 60 درجه سانتیگراد.
23 آیا دستگاه Factory Calibrated است؟
بله.
24 آیا گواهی کالیبراسیون همراه دستگاه ارائه میشود؟
بله.
25 آیا امکان کالیبراسیون خروجی وجود دارد؟
بله، با مولتیترن.
محتویات بسته
- ماژول DEP-1I-1IS
- گواهی کالیبراسیون
کدهای سفارش
| مدل | توضیحات |
|---|---|
DEP-1I-1IS | Current Isolator, Input: 4 تا 20 میلیآمپر, Output: Isolated 4 تا 20 میلیآمپر |
