ماژول مدباس 8 کاناله 4 تا 20 میلی‌آمپر 12 بیتی (جریان به Modbus RTU) مدل DEP-8I12-MB

ماژول مبدل 8 کاناله 4 تا 20 میلی‌آمپر به RS-485 با پروتکل Modbus RTU

DEP-8I12-MB یک ماژول مدباس اقتصادی (12 بیتی) با 8 ورودی جریان 4 تا 20 میلی‌آمپر است که برای جمع‌آوری و انتقال داده‌های آنالوگ در سیستم‌های اتوماسیون صنعتی طراحی شده است. این دستگاه به‌عنوان Modbus RTU Slave عمل می‌کند و از رابط ایزوله RS-485 بهره می‌برد.

8 ورودی جریان 4 تا 20 میلی‌آمپررابط ایزوله 2-wire RS-485پروتکل Modbus RTU Slaveرزولوشن 12-bitایزولاسیون گالوانیکی سه‌طرفه 1.5 کیلوولت AC
درخواست قیمت و مشاوره دانلودها
ماژول DEP-8I12-MB مبدل 8 کاناله جریان 4–20 mA به Modbus RTU

معرفی محصول

DEP-8I12-MB برای تبدیل و انتقال 8 کانال سیگنال جریان 4 تا 20 میلی‌آمپر به شبکه RS-485 با پروتکل مدباس طراحی شده است. این دستگاه با ایزولاسیون گالوانیکی سه‌طرفه بین منبع تغذیه، ورودی‌های جریان و رابط ارتباطی RS-485، در کاهش نویز، حذف Ground Loop و حفاظت از تجهیزات کنترلی نقش دارد. این محصول برای ارتباط با PLC، HMI و SCADA به‌عنوان یک Modbus RTU Slave به‌کار می‌رود.

این ماژول برای سیستم‌های ابزار دقیق و اتوماسیون صنعتی که نیاز به جمع‌آوری چندکاناله سیگنال‌های جریان و ارسال آن‌ها از طریق Modbus RTU دارند مناسب است.

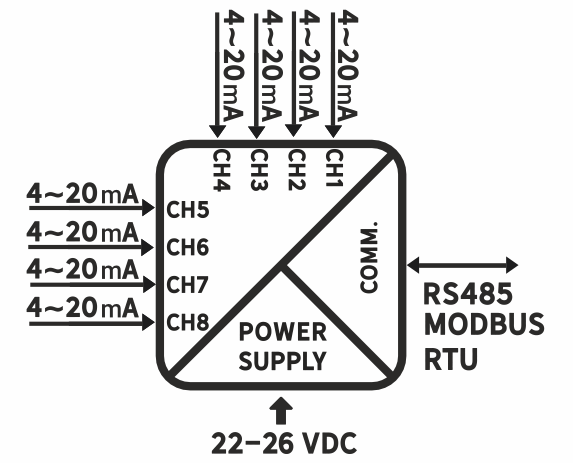

نمودار بلوکی DEP-8I12-MB
نمودار بلوکی DEP-8I12-MB

حالت‌های پشتیبانی‌شده

ورودی جریان Active

ویژگی‌های کلیدی

1 8 کانال ورودی جریان
2 ورودی 4 تا 20 میلی‌آمپر
3 ورودی از نوع فقط ورودی‌های Active
4 پروتکل Modbus RTU Slave
5 رابط ایزوله 2-wire RS-485
6 حفاظت ESD تا ±15 کیلوولت برای رابط RS-485
7 ایزولاسیون گالوانیکی سه‌طرفه
8 تحمل ایزولاسیون 1.5 کیلوولت AC به مدت 1 دقیقه
9 رزولوشن 12-bit
10 دقت ±0.05% F.S. پس از کالیبراسیون
11 کالیبراسیون سخت‌افزاری 17 نقطه‌ای برای هر کانال
12 تنظیم آدرس Modbus و Baud Rate با DIP Switch
13 تغذیه نامی 24 ولت DC
14 بازه تغذیه 22–26 ولت DC
15 حفاظت در برابر معکوس شدن پلاریته
16 مصرف توان کمتر از 1.5 وات
17 نصب روی DIN Rail استاندارد TH35
18 ترمینال‌های پلاگین قابل جدا شدن
19 Power LED قرمز
20 Communication LED سبز

کاربردها

جمع‌آوری 8 کانال سیگنال 4 تا 20 میلی‌آمپر
اتصال ترانسمیترهای جریان به شبکه Modbus RTU
ارسال داده به PLC از طریق RS-485
ارسال داده به HMI از طریق Modbus RTU
ارسال داده به SCADA از طریق Modbus RTU
مانیتورینگ چندکاناله فرایندهای صنعتی
یکپارچه‌سازی سیگنال‌های آنالوگ در اتوماسیون صنعتی
کاربردهای ابزار دقیق در تابلوهای کنترل

مشخصات فنی

پارامترمقدار
نوع ورودی جریان (فقط ورودی‌های Active)
بازه ورودی 4 تا 20 میلی‌آمپر
تعداد کانال ورودی 8
امپدانس ورودی کمتراز 165 اهم
رابط ارتباطی RS-485 دو سیمه ایزوله با حفاظت ESD برابر ±15 کیلوولت
پروتکل ارتباطی Modbus RTU Slave
نرخ Baud 1200, 2400, 4800, 9600, 19200, 38400, 115200 bps
دقت ±0.05% F.S. (Factory calibrated)
رزولوشن 12-bit
نوع ایزولاسیون ایزولاسیون گالوانیکی سه‌طرفه
ولتاژ ایزولاسیون 1.5 کیلوولت AC
مدت تست ایزولاسیون 1 دقیقه
استاندارد ایزولاسیون UL 1577
ولتاژ تغذیه نامی 24 ولت DC
بازه ولتاژ تغذیه 22–26 ولت DC (Nominal: 24 ولت DC)
حفاظت قطبیت معکوس دارد
مصرف توان < 1.5 وات
روش پیکربندی آدرس Modbus (ID)، نرخ Baud (سوئیچ‌های DIP)
Baud Rate پیش‌فرض 9600
آدرس پیش‌فرض 2
LED تغذیه قرمز
LED ارتباط سبز; blinks once per second if no Modbus communication is detected for 5 seconds.
دمای کاری منفی 10 تا مثبت 60 درجه سانتی‌گراد
ابعاد (W × H × D) 114.6x99x22.6 میلی‌متر
نوع نصب ریل DIN (استاندارد TH35)
محفظه PA60، سبز
نوع اتصالات ترمینال‌های جداشونده Plug-in، حداکثر سطح مقطع سیم: 2.5 میلی‌متر

جدول رجیسترهای Modbus

رجیستر آدرس نام دسترسی پیش‌فرض توضیحات
0 — Device UID-1 — 5528 Device UID-1
1 — Device UID-2 — 3019 Device UID-2
2 — Modbus ID — 2 Modbus ID
3 — Baud Rate Code — 4 (9600 bps) Baud Rate Code
4 — Unused Register 0 — - Unused Register 0
5 — Channel 1 (X100) — 2000 Channel 1 (X100)
6 — Channel 2 (X100) — 421 Channel 2 (X100)
7 — Channel 3 (X100) — 1199 Channel 3 (X100)
8 — Channel 4 (X100) — 0 Channel 4 (X100)
9 — Channel 5 (X100) — 2000 Channel 5 (X100)
10 — Channel 6 (X100) — 421 Channel 6 (X100)
11 — Channel 7 (X100) — 1199 Channel 7 (X100)
12 — Channel 8 (X100) — 0 Channel 8 (X100)
14 — Channel 1 (Float - MSW) — 11.99283 Channel 1 (Float - MSW)
15 — Channel 1 (Float - LSW) — - Channel 1 (Float - LSW)
16 — Channel 2 (Float - MSW) — 11.99283 Channel 2 (Float - MSW)
17 — Channel 2 (Float - LSW) — - Channel 2 (Float - LSW)
18 — Channel 3 (Float - MSW) — 11.99283 Channel 3 (Float - MSW)
19 — Channel 3 (Float - LSW) — - Channel 3 (Float - LSW)
20 — Channel 4 (Float - MSW) — 11.99283 Channel 4 (Float - MSW)
21 — Channel 4 (Float - LSW) — - Channel 4 (Float - LSW)
22 — Channel 5 (Float - MSW) — 11.99283 Channel 5 (Float - MSW)
23 — Channel 5 (Float - LSW) — - Channel 5 (Float - LSW)
24 — Channel 6 (Float - MSW) — 11.99283 Channel 6 (Float - MSW)
25 — Channel 6 (Float - LSW) — - Channel 6 (Float - LSW)
26 — Channel 7 (Float - MSW) — 11.99283 Channel 7 (Float - MSW)
27 — Channel 7 (Float - LSW) — - Channel 7 (Float - LSW)
28 — Channel 8 (Float - MSW) — 11.99283 Channel 8 (Float - MSW)
29 — Channel 8 (Float - LSW) — - Channel 8 (Float - LSW)
30 — Channel 1 (X1000) — 19991 Channel 1 (X1000)
31 — Channel 2 (X1000) — 4000 Channel 2 (X1000)
32 — Channel 3 (X1000) — 6000 Channel 3 (X1000)
33 — Channel 4 (X1000) — 5430 Channel 4 (X1000)
34 — Channel 5 (X1000) — 5430 Channel 5 (X1000)
35 — Channel 6 (X1000) — 5430 Channel 6 (X1000)
36 — Channel 7 (X1000) — 6000 Channel 7 (X1000)
37 — Channel 8 (X1000) — 6000 Channel 8 (X1000)

آموزش تنظیمات DIP Switch

با استفاده از ابزار تعاملی آموزش دیپ سوییچ، وضعیت کلیدها را تغییر دهید و آدرس Modbus و نرخ ارسال داده را به‌صورت زنده مشاهده کنید.

آموزش دیپ سوییچ

نقشه سیم‌بندی و ترمینال‌ها

تغذیه 22 تا 26 ولت DC به ترمینال‌های 1 و 2 و شبکه RS-485 به ترمینال‌های 3 (B) و 4 (A) متصل می‌شود. هشت ورودی جریان 4 تا 20 میلی‌آمپر دارای ترمینال +IIN مجزا و ترمینال −IIN مشترک (COM) هستند؛ ترمینال‌های 6، 8، 12 و 16 همگی COM مشترک‌اند. در حالت Passive، مثبت منبع تغذیه خارجی به U+ ترانسمیتر، U− ترانسمیتر به +IIN کانال و COM به منفی منبع تغذیه وصل می‌شود.

نقشه سیم‌بندی DEP-8I12-MB — ورودی‌های ۴ تا ۲۰ میلی‌آمپر — منبع تغذیه خارجی و ترمینال COM مشترک
1ورودی‌های ۴ تا ۲۰ میلی‌آمپر — منبع تغذیه خارجی و ترمینال COM مشترک
نقشه سیم‌بندی DEP-8I12-MB — تغذیه، شبکه RS-485 (Modbus RTU) و تنظیم DIP سوئیچ
2تغذیه، شبکه RS-485 (Modbus RTU) و تنظیم DIP سوئیچ

تغذیه

ترمینالعملکرد
1GND
2+22 تا 26 ولت DC

ورودی

ترمینالعملکرد
5+IIN1 (کانال 1)
7+IIN2 (کانال 2)
9+IIN3 (کانال 3)
10+IIN4 (کانال 4)
11+IIN5 (کانال 5)
13+IIN6 (کانال 6)
14+IIN7 (کانال 7)
15+IIN8 (کانال 8)
6، 8، 12، 16−IIN COM (مشترک همه کانال‌ها)

ارتباط

ترمینالعملکرد
3RS-485 B (−)
4RS-485 A (+)

راهنمای راه‌اندازی سریع

  1. 1دستگاه را روی DIN Rail استاندارد TH35 نصب کنید.
  2. 2تغذیه 24 ولت DC را به دستگاه متصل کنید.
  3. 3ورودی‌های جریان 4 تا 20 میلی‌آمپر را به کانال‌های ورودی متصل کنید.
  4. 4رابط RS-485 را به شبکه Modbus RTU متصل کنید.
  5. 5آدرس Modbus و Baud Rate را با DIP Switch تنظیم کنید.
  6. 6پس از تغییر DIP Switch، تغذیه دستگاه را قطع و وصل کنید.
  7. 7ارتباط Modbus را از طریق PLC، HMI یا SCADA بررسی کنید.

مقایسه مدل‌ها

پارامتر DEP-8I12-MBDEP-8I24-MBDEP-1I-1IS
نوع دستگاه Current to Modbus RTUCurrent to Modbus RTUCurrent Isolator
تعداد ورودی 881
رابط خروجی RS-485 / Modbus RTURS-485 / Modbus RTU4 تا 20 میلی‌آمپر
رزولوشن 12-bit24 بیتی-
دقت ±0.05% F.S.±0.02% F.S.±0.3% F.S.

صنایع هدف

نفت و گازپتروشیمیآب و فاضلابنیروگاهصنایع غذاییصنایع داروییاتوماسیون صنعتیکارخانه‌های فرایندیسیستم‌های مانیتورینگ صنعتی

رضایت مشتریان از این محصول

مشاهده همه رضایت‌نامه‌ها ←

جایگزین ایرانی SENECA، Advantech، Moxa

ماژول DEP-8I12-MB تولید DEP.CO، معادل و جایگزین مستقیم تجهیزات وارداتی نظیر SENECA Z-8AI، Advantech ADAM-4017+ و Moxa ioLogik R1240 در سیستم‌های اتوماسیون و ابزار دقیق صنعتی است و با پشتیبانی فنی داخلی و زمان تحویل کوتاه‌تر، گزینه‌ای مقرون‌به‌صرفه و در دسترس برای پروژه‌های صنایع کشور به شمار می‌رود.

در ادامه محصولات مشابه از برندهای شناخته‌شده فهرست شده‌اند. این ماژول می‌تواند جایگزین مناسبی برای این کارت‌ها باشد؛ فقط کافیست پیش از نصب، تفاوت‌های فنی، تغییرات احتمالی سیم‌کشی و جزئیات عملکرد را بررسی کنید.

شرکت کد سفارش توضیحات
SENECA Z-8AI ورودی آنالوگ 8 کاناله به Modbus RTU
Advantech ADAM-4017+ ماژول ورودی آنالوگ 8 کاناله با Modbus
Moxa ioLogik R1240 ورودی آنالوگ 8 کاناله RS-485 Modbus RTU
Phoenix Contact RAD-RS485-IFS + RAD-AI4-IFS نیازمند چیدمان ماژول‌های Radioline به‌صورت پشته‌ای
Beckhoff EL3048 نیازمند کوپلر BK7420 Modbus RTU
Siemens ET 200SP AI 8xI (6ES7134-6GF00-0AA1) نیازمند ماژول هد رابط Modbus

دانلودها

کاتالوگ محصول DEP-8I12-MB کاتالوگ PDF
فایل پیکربندی Modbus Poll — DEP-8I12-MB Modbus Poll Config (.mbp)
نرم‌افزار پیکربندی DEP Suite نرم‌افزار (Windows .exe)
نمودار بلوکی DEP-8I12-MB نمودار بلوکی

لوازم جانبی

  • DIN Rail
  • منبع تغذیه 24 ولت DC
  • کابل RS-485
  • سیم و ترمینال مناسب تا 2.5 میلی‌متر

مقالات مرتبط در مرکز دانش

سوالات متداول (FAQ)

1 این دستگاه چه نوع سیگنال ورودی را پشتیبانی می‌کند؟

جریان (فقط ورودی‌های Active) با بازه 4 تا 20 میلی‌آمپر.

2 تعداد کانال‌های ورودی چقدر است؟

8 کانال.

3 پروتکل ارتباطی دستگاه چیست؟

Modbus RTU Slave.

4 رابط ارتباطی دستگاه چیست؟

RS-485 دو سیمه ایزوله با حفاظت ESD برابر ±15 کیلوولت.

5 رزولوشن مدل DEP-8I12-MB چقدر است؟

12-bit.

6 دقت دستگاه چقدر است؟

±0.05% F.S. (Factory calibrated).

7 آیا دستگاه Factory calibrated است؟

بله.

8 کالیبراسیون هر کانال چگونه انجام شده است؟

17-point precision calibration for each channel.

9 سطح ایزولاسیون دستگاه چقدر است؟

1.5 کیلوولت AC, 3-way isolation, 1 دقیقه (UL 1577).

10 تغذیه نامی دستگاه چیست؟

24 ولت DC.

11 بازه ولتاژ تغذیه مجاز چیست؟

22–26 ولت DC (Nominal: 24 ولت DC).

12 آیا دستگاه حفاظت معکوس شدن پلاریته دارد؟

بله.

13 مصرف توان دستگاه چقدر است؟

< 1.5 وات.

14 امپدانس ورودی دستگاه چقدر است؟

< 165 اهم.

15 آیا دستگاه تغذیه ترانسمیتر را تأمین می‌کند؟

خیر، لازم است از یک منبع تغذیه خارجی برای تغذیه ترانسمیترها استفاده شود.

16 Baud Rateهای قابل انتخاب کدام‌اند؟

1200, 2400, 4800, 9600, 19200, 38400, 115200 bps.

17 روش تنظیم آدرس Modbus و Baud Rate چیست؟

از طریق DIP switches.

18 مقدار پیش‌فرض Baud Rate چیست؟

9600.

19 مقدار پیش‌فرض آدرس Modbus چیست؟

2.

20 پس از تغییر DIP Switch چه اقدامی لازم است؟

تغذیه دستگاه را قطع کرده و مجدداً وصل کنید.

21 بازه دمای کاری دستگاه چیست؟

منفی 10 تا مثبت 60 درجه سانتی‌گراد.

22 ابعاد دستگاه چقدر است؟

114.6x99x22.6 میلی‌متر.

23 روش نصب دستگاه چیست؟

ریل DIN (استاندارد TH35).

24 نوع محفظه دستگاه چیست؟

PA60، سبز.

25 نوع اتصال الکتریکی دستگاه چیست؟

ترمینال‌های جداشونده Plug-in، حداکثر سطح مقطع سیم: 2.5 میلی‌متر.

محتویات بسته

  • ماژول DEP-8I12-MB

کدهای سفارش

مدلتوضیحات
DEP-8I12-MBCurrent to Modbus RTU Converter, 8 Current Inputs (Passive), Isolated RS-485 Interface, 12-bit Resolution
DEP-8I24-MBCurrent to Modbus RTU Converter, 8 Current Inputs (Passive), Isolated RS-485 Interface, 24 بیتی Resolution

گارانتی و خدمات

سرویس کالیبراسیون: Factory calibrated

پشتیبانی فنی: 034-32510089 / dep.co.ir@gmail.com / https://iiot.ir
