ترانسمیتر دما PT100 و PT1000 ریلی با خروجی 4 تا 20 میلیآمپر مدل DEP-1RTDU-1IS
ترانسمیتر دما RTD یک‌کاناله، قابل برنامه‌ریزی با USB Type-C و ایزولاسیون گالوانیکی
ترانسمیتر دما DEP-1RTDU-1IS سیگنال سنسورهای RTD از نوع PT100 و PT1000 را به جریان استاندارد 4 تا 20 میلیآمپر تبدیل می‌کند تا دما با دقت بالا و بدون اثر نویز به PLC یا DCS برسد. این ترانسمیتر دمای ریلی از سنسورهای 2 سیمه، 3 سیمه و 4 سیمه پشتیبانی می‌کند و نوع سنسور و بازهٔ دما با USB Type-C برنامه‌ریزی می‌شود.
معرفی محصول

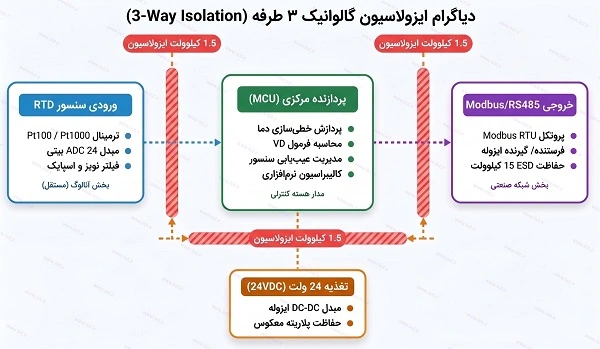

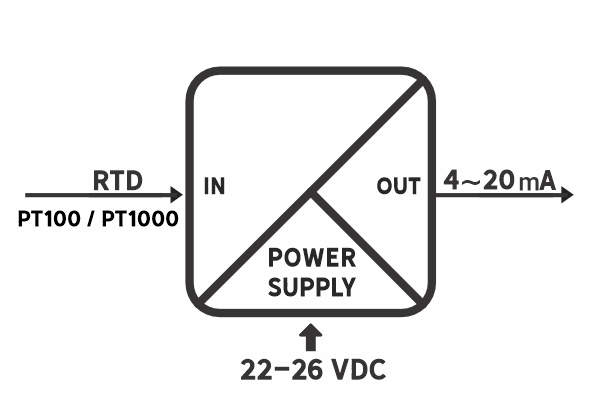

DEP-1RTDU-1IS یک ترانسمیتر دما PT100 و PT1000 برای نصب روی ریل DIN است که در ابزار دقیق و اتوماسیون صنعتی کاربرد دارد. نوع سنسور RTD و بازهٔ اندازه‌گیری دما به‌صورت نرم‌افزاری قابل تنظیم است. ایزولاسیون گالوانیکی سه‌طرفه بین منبع تغذیه، ورودی RTD و خروجی جریان، انتقال نویز و اختلالات الکتریکی را محدود می‌کند و در حذف Ground Loop مؤثر است.
این ترانسمیتر دما برای تبدیل سیگنال سنسورهای PT100 و PT1000 به خروجی استاندارد 4 تا 20 میلیآمپر و ارسال دمای فرایند به PLC، DCS و نمایشگرهای صنعتی مناسب است.
حالت‌های پشتیبانی‌شده
ویژگی‌های کلیدی
کاربردها
مشخصات فنی

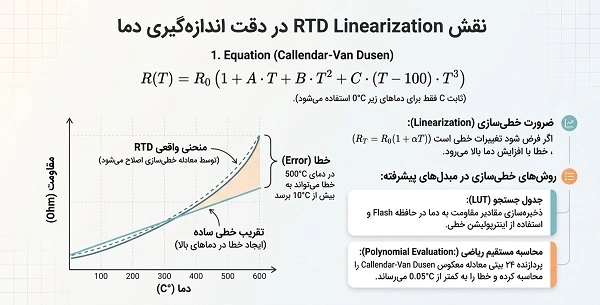

| پارامتر | مقدار |
|---|---|
| نوع ورودی | RTD (PT100, PT1000), configurable |
| تعداد کانال ورودی | 1 |
| نوع اتصال سنسور | 2-wire / 3-wire / 4-wire |
| نوع خروجی | 4 تا 20 میلیآمپر |
| رزولوشن خروجی | خروجی جریان 24 بیتی |
| دقت خروجی | ±0.5 µA |
| رزولوشن ADC | 24 بیتی ΔΣ analog-to-digital conversion |
| خطی‌سازی | RTD linearization |
| نوع ایزولاسیون | ایزولاسیون گالوانیکی سه‌طرفه |
| ولتاژ ایزولاسیون | 1.5 کیلوولت DC |
| مدت تست ایزولاسیون | 1 دقیقه |
| استاندارد ایزولاسیون | UL 1577 |
| بازه ولتاژ تغذیه | 22–26 ولت DC |
| حفاظت قطبیت معکوس | دارد |
| مصرف توان | <2 وات |
| رابط پیکربندی | USB Type-C |
| نرم‌افزار پیکربندی | Windows software and Android application |
| حفاظت نوشتن | Password-protected configuration (Write Protection) |
| تشخیص خطای سنسور | مدار باز، اتصال کوتاه و تغییر سریع دما |
| اعلام خطا | LED |
| LED تغذیه | سبز |
| LED خطا/وضعیت | قرمز |
| کالیبراسیون کارخانه | دارد |
| دمای کاری | منفی 10 تا مثبت 85 درجه سانتی‌گراد |
| ابعاد (W × H × D) | 114.6 × 99 × 22.6 میلی‌متر |
| نوع نصب | ریل DIN (استاندارد TH35) |
| محفظه | PA60، سبز |
| نوع اتصالات | ترمینال‌های جداشونده Plug-in، حداکثر سطح مقطع سیم: 2.5 میلی‌متر مربع |
نقشه سیم‌بندی و ترمینال‌ها

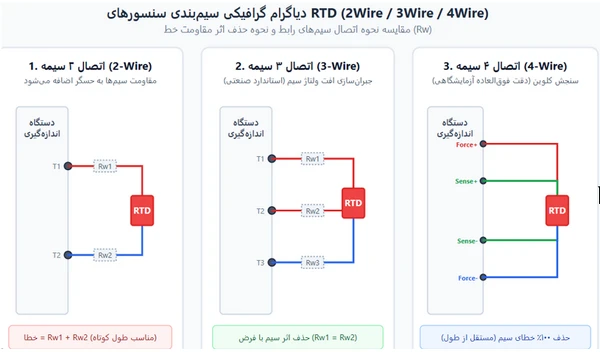

تغذیه 24 ولت DC به ترمینال‌های 1 (GND) و 2 (+24 ولت) متصل می‌شود. سنسور RTD به ترمینال‌های 5 تا 8 وصل می‌شود: در اتصال دوسیمه سنسور روی ترمینال‌های 5 و 8 قرار می‌گیرد و ترمینال‌های 5–6 و 7–8 جامپر می‌شوند؛ در اتصال سه‌سیمه سیم قرمز به 5 (با جامپر 5–6) و دو سیم سفید به 7 و 8؛ و در اتصال چهارسیمه دو سیم قرمز به 5 و 6 و دو سیم سفید به 7 و 8 متصل می‌شوند. خروجی 4 تا 20 میلیآمپر در حالت Active از ترمینال‌های 15 (+) و 14 (−) و در حالت Passive از ترمینال‌های 13 (+) و 15 (−) گرفته می‌شود. ترمینال‌های 3، 4، 9 تا 12 و 16 بدون اتصال هستند.
تغذیه
| ترمینال | عملکرد |
|---|---|
1 | GND |
2 | +24 ولت DC |
ورودی
| ترمینال | عملکرد |
|---|---|
5 | I+ (جریان تحریک) |
6 | U+ (حس ولتاژ) |
7 | U− (حس ولتاژ) |
8 | I− (جریان تحریک) |
خروجی
| ترمینال | عملکرد |
|---|---|
13 | +I (Passive) |
14 | −I (Active) |
15 | −I (Passive) / +I (Active) |
راهنمای راه‌اندازی سریع

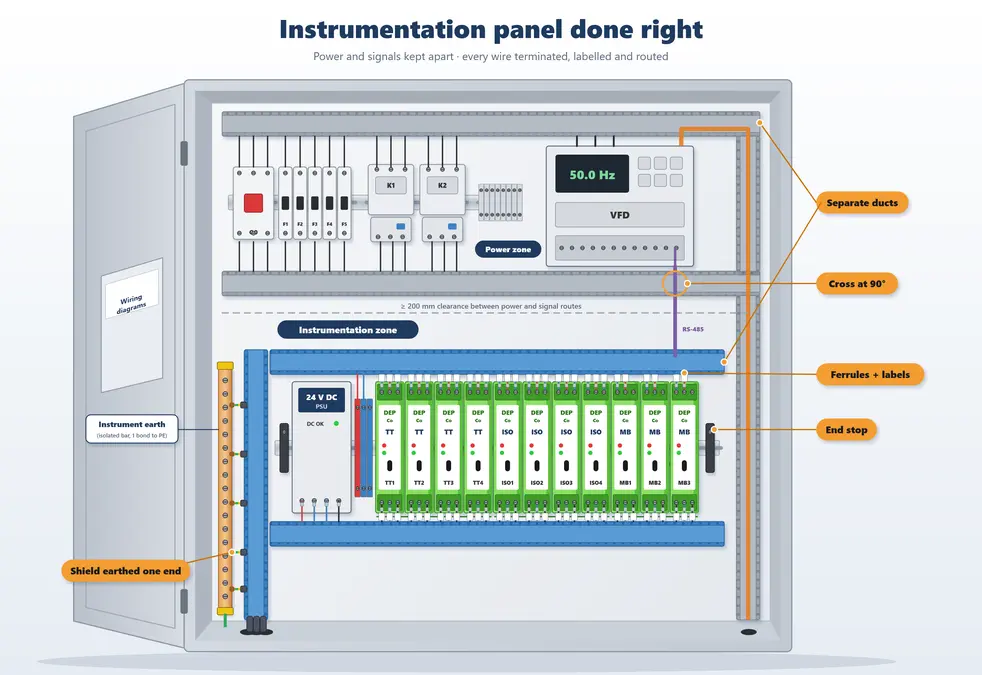

- 1دستگاه را روی ریل نصب کنید.
- 2تغذیه 22–26 ولت DC را به دستگاه متصل کنید.
- 3سنسور RTD را مطابق نوع 2-wire، 3-wire یا 4-wire به دستگاه متصل کنید.
- 4خروجی 4 تا 20 میلیآمپر را به ورودی سیستم کنترل متصل کنید.

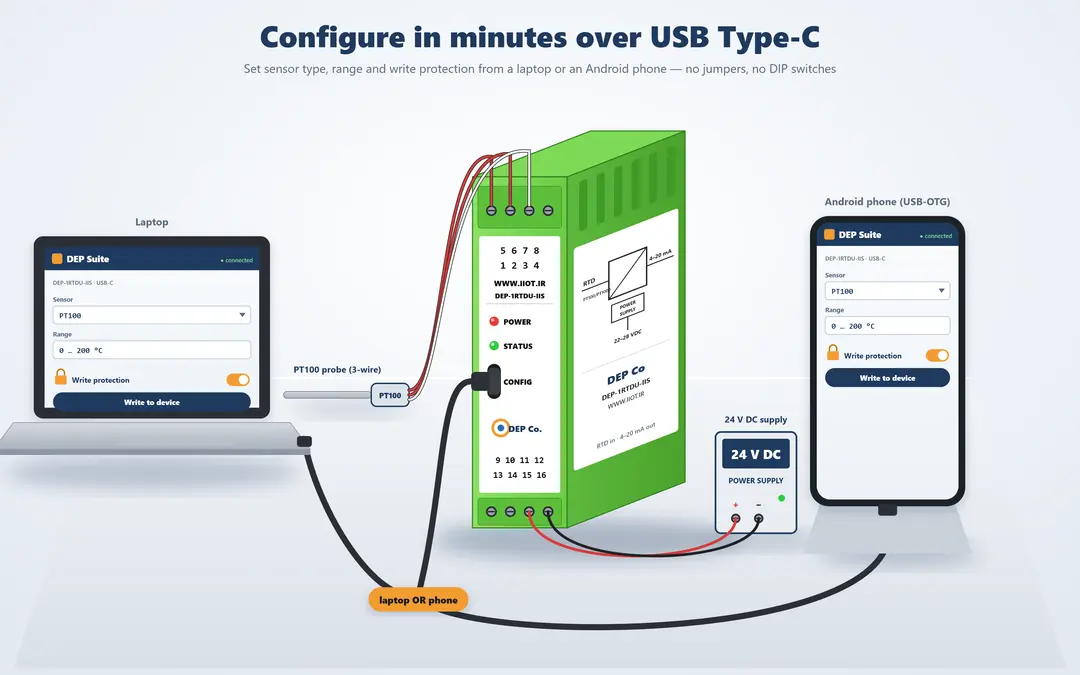

- 5از طریق USB Type-C دستگاه را به نرم‌افزار ویندوز یا اپلیکیشن اندروید متصل کنید.
- 6نوع سنسور و محدوده اندازه‌گیری را پیکربندی کنید.
- 7در صورت نیاز، Write Protection را با Password فعال کنید.
- 8وضعیت Power LED و Fault / Status LED را بررسی کنید.
نرم‌افزار و اپلیکیشن
نرم‌افزار پیکربندی: Windows software and Android application
نرم‌افزار کامپیوتر: Windows software
اپلیکیشن موبایل: Android application
پیکربندی نوع RTD و محدوده اندازه‌گیری از طریق USB Type-C انجام می‌شود.
مقایسه مدل‌ها
| پارامتر | DEP-1RTDU-1IS | DEP-1TCU-1IS | DEP-3PT100-MB |
|---|---|---|---|
| نوع ورودی | RTD (PT100/PT1000) | Thermocouple | RTD (PT100/PT1000) |
| تعداد کانال | 1 | 1 | 3 |
| خروجی | 4 تا 20 میلیآمپر | 4 تا 20 میلیآمپر | RS-485 / Modbus RTU |
| پیکربندی | USB Type-C | USB Type-C | DIP switches |
صنایع هدف
