تفاوت ورودی Active و Passive در حلقه جریان ۴ تا ۲۰ میلی‌آمپر چیست؟
در سیستم‌های ابزار دقیق و اتوماسیون صنعتی، سیگنال ۴ تا ۲۰ میلی‌آمپر متداول‌ترین روش انتقال متغیرهای اندازه‌گیری است. با این حال، یکی از شایع‌ترین علل بروز خطاهایی مانند صفر بودن جریان، اشباع سیگنال یا سوختن ورودی کارت‌های کنترلی، عدم تطابق وضعیت Active (فعال) و Passive (پسیو) در دو سمت حلقه است.
سیگنال ۴ تا ۲۰ میلی‌آمپر چگونه کار می‌کند؟
در یک ساختار اندازه‌گیری صنعتی، ترانسمیتر متغیر فیزیکی (مانند فشار، دما، سطح یا فلو) را به یک جریان استاندارد تبدیل می‌کند. این سیگنال برای تجهیزات دریافت‌کننده زیر ارسال می‌شود:
- کارت‌های ورودی آنالوگ PLC یا DCS
- نمایشگرها، دیتالاگرها و کنترلرهای صنعتی
- ایزولاتورها یا داپلیکیتورهای سیگنال جریان
- مبدل‌های جریان به شبکه‌های دیجیتال مانند Modbus RTU
برای تشکیل هر حلقه جریان، علاوه بر فرستنده و گیرنده، به یک منبع ولتاژ DC جهت به حرکت درآوردن بارها نیاز است. مفهوم Active و Passive دقیقاً به محل استقرار و وظیفه تأمین این منبع انرژی اشاره دارد.
تعریف بنیادین Active و Passive
تجهیز Active (فعال)
تجهیزی است که خودش ولتاژ یا توان الکتریکی مورد نیاز برای ایجاد و چرخش جریان در حلقه را تأمین می‌کند.
تجهیز Passive (پسیو)
تجهیزی است که خودش منبع توان داخلی برای لوپ ندارد و برای کارکرد مدار به ولتاژی وابسته است که توسط تجهیز مقابل یا یک منبع تغذیه خارجی فراهم می‌شود.
بنابراین Active یا Passive بودن ربطی به جهت جریان (ورودی یا خروجی بودن سیگنال) ندارد، بلکه یک پورت ممکن است یکی از چهار حالت زیر را داشته باشد:

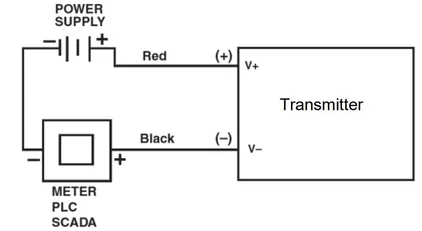

- ورودی Active: علاوه بر خواندن سیگنال، ولتاژ ۲۴ ولت را روی ترمینال قرار می‌دهد تا ترانسمیتر ۲ سیمه تغذیه شود.
- ورودی Passive: فاقد ولتاژ است و تنها جریان ورودی تزریق‌شده توسط ترانسمیتر ۴ سیمه یا منبع خارجی را اندازه می‌گیرد.

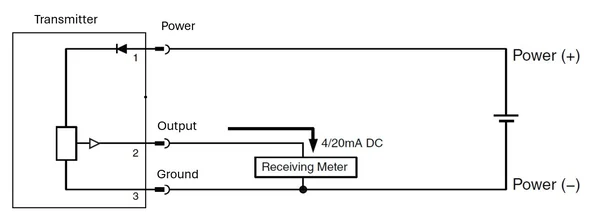

- خروجی Active: سیگنال جریانی را با ولتاژ تأمین‌شده از منبع داخلی خود به مدار تزریق می‌کند.
- خروجی Passive: شبیه به یک رگولاتور جریان رفتار کرده و برای عبور سیگنال، نیازمند وجود ولتاژ در سمت ورودی مقابل یا لوپ خارجی است.
مقایسه جامع ورودی Active و Passive
| ویژگی | Active Input | Passive Input |
|---|---|---|
| تأمین ولتاژ روی ترمینال | دارد (معمولاً ولتاژ ۲۴ ولت DC در ترمینال موجود است) | ندارد (ولتاژ مدار باز نزدیک به صفر است) |
| قابلیت راه‌اندازی ترانسمیتر ۲ سیمه | دارد (نیازی به منبع تغذیه خارجی در لوپ نیست) | ندارد (نیازمند منبع تغذیه سری خارجی است) |
| وظیفه در حلقه | تغذیه لوپ + سنجش جریان | صرفاً سنجش جریان |
| کاربرد رایج | اتصال مستقیم به ترانسمیترهای ۲ سیمه Loop-Powered | دریافت خروجی از ترانسمیترهای ۴ سیمه یا ایزولاتورها |
قانون طلایی اتصال تجهیزات و خطاهای رایج
خطاهای متداول در سیم‌بندی:
۱. اتصال Active به Active (تقابل دو منبع توان)
اتصال دو تجهیزی که هر دو ولتاژ ۲۴ ولت روی خط می‌اندازند (مانند اتصال خروجی ترانسمیتر ۴ سیمه به ورودی کارت Active PLC).
پیامد: تداخل منابع تغذیه، جریان‌های گردابی غیرعادی، خطای اشباع و احتمال آسیب جدی به کارت‌های ورودی.
۲. اتصال Passive به Passive (فقدان منبع انرژی)
اتصال ترانسمیتر ۲ سیمه بدون تغذیه خارجی به ورودی پسیو کارت PLC.
پیامد: عدم عبور جریان در خط، صفر ماندن خوانش و نمایش خطای مدار باز (Open Circuit).
جدول ارزیابی چهار حالت اتصال
| ترکیب اتصال | وضعیت عملکرد | تحلیل مهندسی |
|---|---|---|
| Active Output به Passive Input | صحیح و استاندارد | توان حلقه توسط فرستنده تأمین شده و گیرنده آن را بدون افت پتانسیل می‌خواند. |
| Passive Output به Active Input | صحیح و استاندارد | ولتاژ توسط گیرنده تأمین شده و ترانسمیتر میزان جریان عبوری را تنظیم می‌کند. |
| Active Output به Active Input | نادرست و مخرب | تقابل ولتاژها؛ برای رفع مشکل باید از ایزولاتورهای سیگنال با پورت‌های مستقل استفاده شود. |
| Passive Output به Passive Input | غیرفعال | جریان عبور نمی‌کند؛ نیازمند افزودن یک منبع تغذیه ۲۴ ولت DC خارجی به‌صورت سری در حلقه است. |
نحوه تشخیص وضعیت و مقایسه Source و Sink
روش‌های تشخیص Active یا Passive بودن پورت‌ها:
- اندازه‌گیری با مولتی‌متر در حالت بی‌باری: در حالی که تجهیز روشن است، ولتاژ دو ترمینال سیگنال را اندازه بگیرید؛ ولتاژ ۱۸ تا ۲۴ ولت نشانگر Active بودن و ولتاژ نزدیک صفر نشانگر Passive بودن است.
- بررسی نقشه سیم‌بندی (Wiring Diagram): وجود نماد منبع داخلی یا امکان اتصال ۲ سیمه بیانگر حالت Active است.
تفاوت Source و Sink با Active و Passive
اگرچه این عبارات در کاربرد عملی نزدیک‌اند، اما مفاهیم متفاوتی را بیان می‌کنند:
- Sourcing: پایه‌ای که جریان قراردادی مثبت از آن خارج می‌شود.
- Sinking: پایه‌ای که جریان مثبت به آن وارد شده و مسیر بازگشت به زمین را کامل می‌کند.
به‌طور معمول خروجی Active نقش Source و خروجی Passive نقش Sink را دارد. با این حال در سیستم‌های کنترلی (مانند تفاوت استانداردهای زیمنس در برابر آلن برادلی)، جهت جریان و پلاریته منبع تغذیه باید همواره به‌صورت مستقل از روی دیاگرام تطبیق داده شود.
راهکارهای شرکت دلیجه ارتباط پویا برای حل چالش‌های Active/Passive
تجهیزات صنعتی شرکت دلیجه ارتباط پویا به‌صورت اختصاصی برای انعطاف‌پذیری کامل در سیم‌بندی انواع حلقه‌های Active و Passive طراحی شده‌اند:
DEP-1I-1IS
ایزولاتور جریان ۴–۲۰ mA با تغذیه سنسور
- ورودی Active/Passive
- خروجی Active/Passive
- تغذیه ۲۴ VDC سنسور
- ایزولاسیون ۳ طرفه ۱.۵ kVAC
DEP-1I-2IS
داپلیکیتور جریان ۱ به ۲ ایزوله
- ۱ ورودی Active/Passive
- ۲ خروجی مستقل Active/Passive
- ایزولاسیون ۴ طرفه
- کالیبراسیون مولتی‌ترن
DEP-8I12-MB
مبدل ۸ کاناله جریان به Modbus RTU
- ۸ ورودی ۴-۲۰ mA Active
- RS-485 ایزوله
- رزولوشن ۱۲ بیتی
- کالیبراسیون ۱۷ نقطه‌ای
ایزولاتور جریان DEP-1I-1IS
این ایزولاتور از ورودی و خروجی در هر دو حالت Active و Passive پشتیبانی می‌کند. وجود منبع تغذیه ایزوله ۲۴ ولت داخلی این امکان را به مهندسان می‌دهد تا ترانسمیترهای ۲ سیمه فیلد را مستقیماً راه‌اندازی کرده و خروجی را با ایزولاسیون ۳ طرفه ۱.۵ kVAC به کارت‌های ورودی PLC متصل نمایند.
صفحه محصول DEP-1I-1ISداپلیکیتور سیگنال جریان DEP-1I-2IS
این تجهیز یک ورودی جریان را دریافت کرده و به دو خروجی کاملاً مستقل و ایزوله ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند. ورودی و هر دو خروجی قابلیت سیم‌بندی مستقل به‌صورت Active یا Passive را دارند که امکان اتصال هم‌زمان به دو سیستم مجزا (نظیر PLC و نمایشگر) را بدون تداخل فراهم می‌سازد.
صفحه محصول DEP-1I-2ISجمع‌بندی نهایی
تشخیص صحیح وضعیت Active و Passive پیش‌شرط عملکرد پایدار حلقه‌های کنترلی است. رعایت قانون «دقیقاً یک منبع ولتاژ در هر حلقه» ضامن سلامت کارت‌های آنالوگ، حذف خطاهای اشباع و جلوگیری از توقف خطوط فرآیندی خواهد بود. مبدل‌ها و ایزولاتورهای سیگنال دلیجه ارتباط پویا با پشتیبانی از هر دو مد کاری، تطبیق میان انواع تجهیزات فیلد و اتاق کنترل را تضمین می‌نمایند.
