نحوه تبدیل سیگنال RTD به ۴ تا ۲۰ میلی‌آمپر
ارسال مستقیم سیگنال اهمی سنسور RTD در فواصل طولانی صنعتی به دلیل افت ولتاژ، نویزپذیری الکترومغناطیسی و اثر مقاومت کابل‌ها به هیچ وجه مهندسی و پایدار نیست. ترانسمیترها و مبدل‌های دما (Temperature Transmitters) مقاومت المان سنسور را از طریق مراحل دقیق الکترونیکی به سیگنال جریانی استاندارد ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کنند.

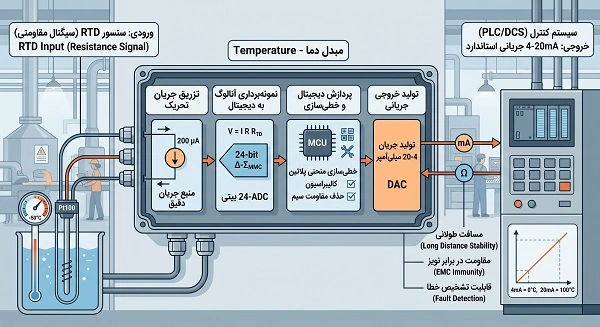

مراحل تبدیل سیگنال در مبدل‌های پیشرفته مدرن
در ترانسمیترهای دیجیتال، تبدیل سیگنال مقاومت به جریان طی ۵ مرحله مشخص و به هم پیوسته انجام می‌گیرد:
تزریق جریان تحریک دقیق (Current Excitation)
یک منبع جریان ثابت فوق‌العاده پایدار (معمولاً بین ۱۰۰ تا ۲۰۰ میکروآمپر جهت جلوگیری از پدیده خودگرماکنندگی) جریانی معین را از درون سنسور RTD عبور می‌دهد تا افت ولتاژی متناسب با مقاومت سنسور شکل گیرد:
نمونه‌برداری آنالوگ به دیجیتال (۲۴-bit ΔΣ ADC)
ولتاژ آنالوگ میلی‌ولتی حاصل پس از عبور از فیلترهای حذف تداخل فرکانس بالا (EMI / RFI)، توسط یک مبدل آنالوگ به دیجیتال دلتا-سیگما با تفکیک‌پذیری بالا (رزولوشن ۲۴ بیتی) با سرعت بالا به کدهای دیجیتال تبدیل می‌شود.
پردازش، تصحیح مقاومت سیم و کالیبراسیون رقومی
میکروکنترلر دستگاه کدهای دیجیتال را دریافت کرده و بر اساس نوع سیم‌بندی (۳ یا ۴ سیمه)، مقاومت کابل رابط را محاسبه و از مقدار مقاومت المان تفریق می‌کند. سپس جداول کالیبراسیون و انحرافات دمایی کارخانه‌ای بر داده‌ها اعمال می‌شود.
خطی‌سازی منحنی پلاتین (RTD Linearization)
از آنجا که تغییر مقاومت پلاتین نسبت به دما منحنی درجه دو دارد (فرمول Callendar-Van Dusen)، میکروکنترلر با الگوریتم‌های ممیز شناور انحراف غیرخطی را اصلاح می‌کند تا رابطه بین دما و مقدار محاسباتی کاملاً خطی گردد.
تولید خروجی جریانی و کنترل حلقه (DAC & Loop Control)
پردازنده دمای نهایی را به محدوده تنظیم‌شده ۴ تا ۲۰ میلی‌آمپر نگاشت می‌کند (به عنوان مثال: 0 °C = 4 mA و 100 °C = 20 mA). سپس طبقه تقویت‌کننده خروجی (با رزولوشن ۲۴ بیتی)، جریان حلقه را با دقتی در حد میکروآمپر بر روی ترمینال‌ها تنظیم می‌کند.
مزایای استفاده از سیگنال جریانی ۴–۲۰ mA و استاندارد NAMUR NE43
مزایای سیگنال جریانی در صنعت
- عدم افت سیگنال در فواصل طولانی: بر خلاف سیگنال‌های ولتاژی، جریان در سراسر حلقه ثابت می‌ماند و کابل‌کشی تا چند کیلومتر بدون خطا امکان‌پذیر است.
- ایمنی بالا در برابر تداخل الکترومغناطیسی: حلقه‌های جریانی امپدانس پایینی دارند و در برابر نویزهای موتورها، درایوها و کابل‌های قدرت بسیار مقاوم هستند.
- تغذیه ترانسمیتر از همان حلقه (Loop-Powered): در ترانسمیترهای ۲ سیمه، توان کارکرد مدار از کف جریان ۴ میلی‌آمپر تأمین می‌شود.
تشخیص هوشمند خطا بر اساس استاندارد NAMUR NE43
استفاده از جریان پایه ۴ میلی‌آمپر به جای صفر، امکان تفکیک حالت خاموشی از شرایط کاری را فراهم می‌سازد. بر اساس توصیه‌نامه NAMUR NE43، بازه ۳.۸ تا ۲۰.۵ میلی‌آمپر سیگنال اندازه‌گیری معتبر است (۴ تا ۲۰ mA بازه نرمال و حاشیه‌های دو طرف، اشباع زیر یا بالای رنج) و سیگنال خطا با فاصله‌ای مشخص بیرون از آن قرار می‌گیرد:
راهکار دلیجه ارتباط پویا برای تبدیل RTD به ۴–۲۰ mA
شرکت دلیجه ارتباط پویا برای دستیابی به بالاترین استاندارد اطمینان در تبدیل سیگنال‌های دمایی، مبدل تخصصی ریلی DEP-1RTDU-1IS را عرضه کرده است:
DEP-1RTDU-1IS
ترانسمیتر دما PT100 با USB Type-C
- ورودی PT100/PT1000
- ۲، ۳ و ۴ سیمه
- رزولوشن ۲۴ بیتی ADC/DAC
- ایزولاسیون ۳ طرفه ۱.۵ kVDC
DEP-1TCU-1IS
ترانسمیتر ترموکوپل به ۴–۲۰ mA
- انواع ترموکوپل با CJC
- خروجی ۴-۲۰ mA
- پیکربندی USB-C
- ایزولاسیون گالوانیکی
DEP-1I-1IS
ایزولاتور حلقه جریان ۴–۲۰ mA
- Active و Passive
- تغذیه ۲۴ VDC سنسور
- ایزولاسیون ۳ طرفه ۱.۵ kVAC
- کالیبراسیون مولتی‌ترن
مشخصات فنی برجسته مبدل DEP-1RTDU-1IS
این ماژول ریلی ابزار دقیق با استفاده از مبدل آنالوگ به دیجیتال ۲۴ بیتی ΔΣ و طبقه خروجی جریان ۲۴ بیتی، سیگنال انواع سنسورهای PT100 و PT1000 را با دقت خروجی ±۰.۵ میکروآمپر به جریان ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند.
- پیکربندی هوشمند: تنظیم نوع سنسور و محدوده دمایی دلخواه از طریق درگاه USB Type-C با نرم‌افزار ویندوز و اندروید
- ایزولاسیون گالوانیکی ۳ طرفه: مقاومت دی‌الکتریک ۱.۵ کیلوولت DC میان ورودی، خروجی و منبع تغذیه جهت دفع کامل حلقه‌های زمین
- عیب‌یابی جامع: تشخیص بلادرنگ مدار باز، اتصال کوتاه و تغییرات شدید دما به همراه نشانگر LED وضعیت
- امنیت تنظیمات: مجهز به سامانه حفاظت نوشتاری رمزدار (Password Protected Write Protection)
جمع‌بندی نهایی
تبدیل سیگنال RTD به جریان ۴ تا ۲۰ میلی‌آمپر، علاوه بر حذف افت ولتاژ در مسیرهای طولانی، مصونیت کاملی در برابر نویزهای صنعتی ایجاد می‌کند. استفاده از مبدل‌های مدرن مجهز به نمونه‌برداری ۲۴ بیتی، الگوریتم‌های خطی‌سازی رقومی و ایزولاسیون گالوانیکی ۳ طرفه نظیر DEP-1RTDU-1IS، بالاترین پایداری و ایمنی را برای ورود سیگنال به سیستم‌های PLC و DCS به ارمغان می‌آورد.
