راهنمای جامع سنسور RTD: از مبانی علمی و ساخت تا روش‌های اتصال و خوانش در PLC

نوشته واحد فنی و مهندسی دلیجه ارتباط پویا انتشار: به‌روزرسانی:

اندازه‌گیری دقیق دما یکی از ارکان اصلی اتوماسیون صنعتی، کنترل فرآیند و سیستم‌های اینترنت اشیاء صنعتی (IIoT) است. در میان تمام تجهیزات سنجش دما، سنسورهای RTD (Resistance Temperature Detector) به دلیل دقت، پایداری زمانی و تکرارپذیری فوق‌العاده، عنوان «استاندارد طلایی اندازه‌گیری دما در صنعت» را به خود اختصاص داده‌اند.

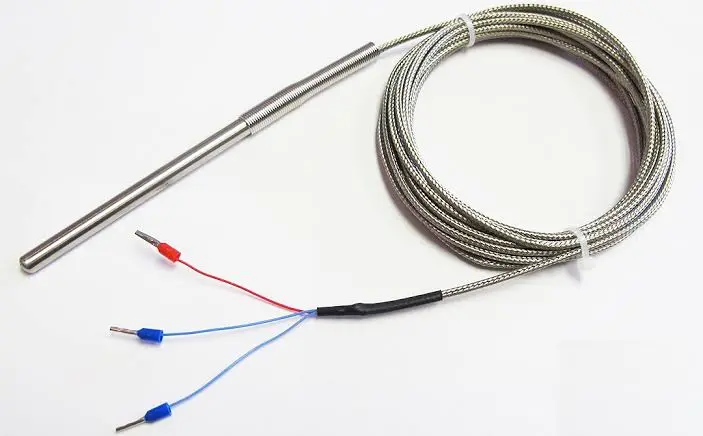

سنسور صنعتی RTD پلاتینی جهت اندازه‌گیری دقیق دما
سنسور صنعتی RTD — استاندارد طلایی پایش و اندازه‌گیری دقیق دما در فرآیندهای صنعتی

مبانی علمی و فیزیکی سنسور RTD

عملکرد سنسور RTD بر پایه ضریب دمایی مقاومت الکتریکی (TCR) در فلزات خالص استوار است. با افزایش دمای یک فلز، نوسانات اتمی شبکه کریستالی آن افزایش یافته و مسیر حرکت الکترون‌های آزاد سخت‌تر می‌شود؛ در نتیجه، مقاومت الکتریکی فلز افزایش می‌یابد.

فرمول ریاضی و رفتار خطی (معادله Callendar-Van Dusen)

ارتباط بین دما (T) و مقاومت الکتریکی (RT) در پلاتین با استاندارد IEC 60751 بر اساس معادله کالندار-ون دوسن محاسبه می‌شود:

برای دمای بالای ۰ درجه سلسیوس (T ≥ 0 °C):

RT = R0 × (1 + A × T + B × T2)

برای دمای زیر ۰ درجه سلسیوس (T < 0 °C):

RT = R0 × [1 + A × T + B × T2 + C × (T − 100) × T3]
  • R0: مقاومت سنسور در دمای 0 °C (۱۰۰ اهم برای Pt100 و ۱۰۰۰ اهم برای Pt1000)
  • A, B, C: ثوابت مشخصه ترمودینامیکی پلاتین بر اساس استاندارد IEC 60751

ضریب آلفا (α Coefficient)

شیب تغییرات مقاومت سنسور بر حسب دما با ضریب α تعریف می‌شود که برای پلاتین استاندارد صنعتی اروپایی برابر است با:

α = 0.003851 Ω / Ω / °C

انواع RTD از نظر عنصر سازنده

مقایسه کامل دو سنسور رایج را در مقاله تفاوت PT100 و PT1000 بخوانید.

فلزات مختلفی در ساخت RTD به کار می‌روند که هرکدام ویژگی‌های خاص خود را دارند:

  • PT100 و PT1000 (پلاتین): محبوب‌ترین نوع پلاتین است که به دلیل مقاومت بالا در برابر اکسیداسیون، پایداری شیمیایی، گستره دمایی وسیع و رفتار کاملاً پیش‌بینی‌پذیر، بیشترین کاربرد را در صنعت دارد.
  • Ni120 (نیکل) و Cu50 (مس): برای بازه‌های دمایی محدودتر، حساسیت بالاتر در بازه کوچک و کاربردهای اقتصادی‌تر مورد استفاده قرار می‌گیرند.

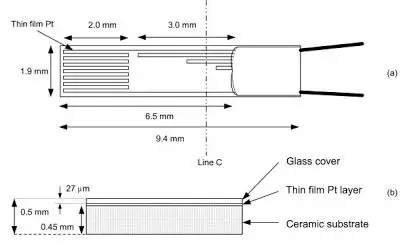

ساختار داخلی و المان اندازه‌گیری سنسور RTD
ساختار المان حسگر پلاتینی و اتصالات داخلی سنسور RTD

مقایسه PT100 و PT1000

پارامتر PT100 PT1000
مقاومت در صفر درجه سلسیوس ۱۰۰ اهم (Ω) ۱۰۰۰ اهم (Ω)
تغییر مقاومت به ازای هر ۱ °C ۰.۳۸۵ اهم ۳.۸۵ اهم
حساسیت به مقاومت سیم رابط بسیار حساس‌تر (نیازمند سیم‌بندی ۳ یا ۴ سیمه) خطای ناچیز ناشی از طول سیم
کاربرد اصلی اتوماسیون صنعتی عمومی، فرآیندها و مخازن تجهیزات پرتابل، کم‌مصرف و سیستم‌های باتری‌دار

نحوه ساخت و ساختار داخلی سنسور RTD

سنسورهای RTD به دو روش اصلی در فرآیندهای پیشرفته تولید می‌شوند:

الف) ساختار فیلم نازک (Thin-Film RTD)

در این روش، یک لایه بسیار نازک از پلاتین (در حد چند میکرومتر) روی یک بستر سرامیکی به روش تبخیر در خلاء رسوب داده می‌شود. سپس با پرتوی لیزر مسیرهای بسیار ظریفی روی آن حکاکی می‌گردد تا مقاومت مورد نظر (مثلاً ۱۰۰ اهم) به‌دست آید. در نهایت یک لایه محافظ شیشه‌ای روی آن قرار می‌گیرد.

  • ابعاد فوق‌العاده کوچک و فشرده
  • پاسخ زمانی سریع به تغییرات حرارت
  • مقاومت بسیار بالا در برابر لرزش و ارتعاش مکانیکی
  • قیمت اقتصادی و مناسب برای تولید انبوه

ب) ساختار سیم‌پیچی (Wire-Wound RTD)

در این ساختار، یک رشته سیم پلاتینی با خلوص بالا به دور یک هسته سرامیکی یا شیشه‌ای ایزوله پیچیده شده و درون یک پوشش یا تیوب محافظ محافظت می‌شود.

  • دقت فوق‌العاده بالا (کلاس A و استانداردهای DIN 1/3)
  • بازه دمایی وسیع‌تر (تا +۸۵۰ درجه سلسیوس)
  • پایداری عالی در کارکردهای مداوم با دمای بالا
  • مناسب تست‌های آزمایشگاهی و کالیبراسیون دقیق

پیکربندی سیم‌بندی (۲ سیمه، ۳ سیمه و ۴ سیمه)

تحلیل خطای مقاومت سیم و انتخاب روش اتصال: مقایسه اتصال 2، 3 و 4 سیمه RTD.

برای اتصال سنسور به کارت یا ماژول اندازه‌گیری، مقاومت اهمی کابل‌ها می‌تواند باعث خطای شدید دمایی شود. در سنسور Pt100 هر ۱ اهم مقاومت سیم رابط، معادل حدود ۲.۶ درجه سلسیوس خطای مستقیم در قرائت دما است.

۱. اتصال ۲ سیمه (2-Wire)

مقاومت هر دو رشته سیم کابل مستقیماً با مقاومت سنسور جمع می‌شود. این روش فقط در صورتی کاربرد دارد که طول کابل بسیار کوتاه (کمتر از چند متر) باشد یا از سنسور Pt1000 استفاده شود.

۲. اتصال ۳ سیمه (3-Wire)

رایج‌ترین و اقتصادی‌ترین متد صنعتی. کارت اندازه‌گیری با فرض برابری مقاومت سه سیم، افت ولتاژ خط را از طریق سیم سوم اندازه گرفته و مقاومت کابل را به‌صورت خودکار در محاسبات خنثی می‌سازد.

۳. اتصال ۴ سیمه (4-Wire)

بر پایه روش کلوین (Kelvin Connection). جریان تحریک ثابت از طریق دو سیم تزریق شده و افت ولتاژ دو سر سنسور با دو سیم دیگر با امپدانس ورودی بسیار بالا خوانده می‌شود. در این روش خطای مقاومت کابل کاملاً صفر می‌گردد.

روش‌های مختلف خوانش سیگنال RTD و ارسال به PLC

جزئیات بیشتر: تبدیل سیگنال RTD به 4 تا 20 میلی‌آمپر و نقش خطی‌سازی RTD در دقت اندازه‌گیری.

برای اتصال سیگنال‌های سنسور RTD به سیستم‌های کنترلی اصلی (PLC / DCS / SCADA)، سه رویکرد مهندسی در پروژه‌ها مورد استفاده قرار می‌گیرد:

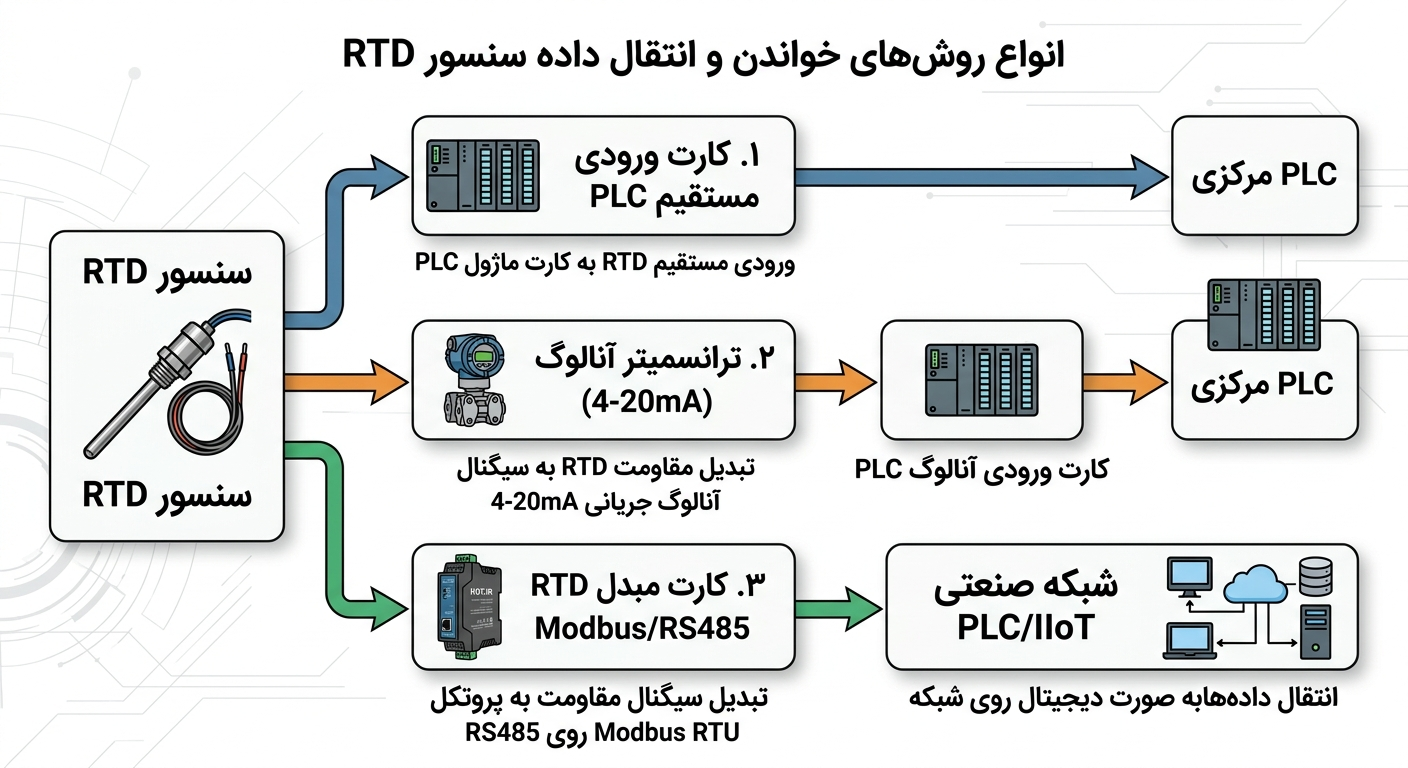

روش‌های اتصال و معماری انتقال سیگنال RTD به PLC
معماری‌های سه‌گانه اتصال سنسور RTD به کنترلر: کارت ورودی مستقیم، ترانسمیتر آنالوگ، و ماژول شبکه Modbus RTU

روش اول: استفاده از کارت‌های ورودی مستقیم RTD روی رک PLC

در این ساختار، سنسور مستقیماً به کارت RTD ماژولار که روی رک اصلی PLC نصب شده متصل می‌گردد.

  • مزایا: عدم نیاز به مبدل جانبی در تابلو.
  • معایب: قیمت بسیار گزاف کارت‌های RTD برندهایی نظیر زیمنس یا آلن برادلی؛ محدودیت در مسافت سیم‌کشی؛ اشغال فضای ارزشمند رک PLC.

روش دوم: استفاده از ترانسمیترهای آنالوگ (تبدیل به سیگنال ۴–۲۰ mA)

سنسور به یک ترانسمیتر کله‌ای (Head-mount) یا ریلی متصل شده و سیگنال مقاومت را به جریان استاندارد تبدیل می‌کند.

  • مزایا: مقاومت بالا در برابر تداخل و نویز؛ امکان انتقال سیگنال تا فواصل چند صد متری بدون افت کیفیت.
  • معایب: نیاز به کارت‌های ورودی آنالوگ جریانی (AI) روی PLC؛ مصرف یک کانال کارت به ازای هر سنسور؛ هزینه بالای کارت ورودی آنالوگ در پروژه‌های بزرگ.

روش سوم: کارت‌های مبدل RTD مبتنی بر شبکه (Modbus RTU / RS-485) — راهکار مدرن IIoT

در این روش، چندین سنسور RTD به یک ماژول داده‌برداری چندکاناله در محل تابلو متصل شده و تمامی داده‌ها روی یک زوج سیم RS-485 از طریق پروتکل دیجیتال Modbus RTU به کنترلر منتقل می‌شوند.

  • مزایا: کاهش شدید حجم سیم‌کشی فیلد؛ صرفه‌جویی عظیم در هزینه‌های کارت‌های PLC؛ مصونیت کامل در برابر نویز؛ اتصال مستقیم به سیستم‌های SCADA و HMI.

مقایسه جامع روش‌های سه‌گانه اتصال RTD

شاخص کارت ورودی مستقیم PLC ترانسمیتر آنالوگ ۴–۲۰ mA کارت مبدل RTD به Modbus دیجیتال
هزینه کل پروژه بسیار بالا متوسط تا بالا بسیار اقتصادی و بهینه
حجم سیم‌کشی تا تابلو PLC چند رشته سیم به ازای هر سنسور ۲ رشته سیم به ازای هر سنسور تنها ۲ رشته سیم شیلددار برای ده‌ها سنسور
خطای نویزپذیری مسیر متوسط تا بالا پایین صفر (انتقال دیتای دیجیتال ایزوله)
یکپارچه‌سازی با سامانه‌های IIoT پیچیده و هزینه‌بر نیازمند گیت‌وی واسط مستقیم، بدون واسطه و سریع

راهکارهای تخصصی شرکت دلیجه ارتباط پویا برای سنسورهای RTD

اگر در پروژه اتوماسیون یا مانیتورینگ خود با تعداد زیادی سنسور PT100 یا PT1000 مواجه هستید، استفاده مستقیم از کارت‌های ورودی آنالوگ PLC هزینه پروژه شما را به‌شدت افزایش می‌دهد. شرکت دلیجه ارتباط پویا برای حل این چالش، کارت‌های تخصصی مبدل RTD را در دو گروه کلی مبدل‌های RTD به مدباس (Modbus RTU) و مبدل‌های ریلی RTD به جریان ۴–۲۰ mA عرضه کرده است.

تصویر ماژول DEP-3PT100-MB

DEP-3PT100-MB

ماژول ۳ کاناله RTD (PT100) به Modbus RTU

  • ۳ کانال مستقل
  • رزولوشن ۲۴ بیتی
  • RS-485 ایزوله
  • ایزولاسیون ۵ طرفه ۱.۵ kVDC
مشاهده مشخصات فنی
تصویر ماژول DEP-1RTDU-1IS

DEP-1RTDU-1IS

ترانسمیتر دما PT100 و PT1000 به ۴–۲۰ mA

  • ورودی PT100/PT1000
  • ۲، ۳ و ۴ سیمه
  • پیکربندی USB-C
  • خروجی ۴–۲۰ mA ۲۴ بیتی
مشاهده مشخصات فنی

۱. مبدل‌های ۳ کاناله RTD به Modbus RTU مدل DEP-3PT100-MB / DEP-3PT1000-MB

این مبدل‌ها برای جمع‌آوری داده‌های دمایی سنسورهای RTD و انتقال دیجیتال روی شبکه RS-485 با پروتکل Modbus RTU Slave طراحی شده‌اند و نیاز به کارت‌های پرهزینه PLC را کاملاً برطرف می‌کنند.

پارامتر فنیمشخصات ماژول DEP-3PT100-MB
تعداد و نوع ورودی۳ کانال ورودی RTD کاملاً مستقل (اتصال ۲، ۳ و ۴ سیمه)
رابط خروجیشبکه دو سیمه RS-485 ایزوله همراه با حفاظت ESD تا ±15 kV
پروتکل ارتباطیModbus RTU Slave (پشتیبانی از فرمت‌های INT16 و Float32)
دقت اندازه‌گیری±۰.۵ °C
رزولوشن مبدل (ADC)۲۴ بیتی ΔΣ
ایزولاسیون الکتریکیایزولاسیون گالوانیکی ۵ طرفه تا ۱.۵ کیلوولت DC
تشخیص خطای سنسورتشخیص مدار باز (Open Circuit) و اتصال کوتاه (Short Circuit) برای هر کانال
تنظیمات شبکهتنظیم آسان آدرس نود و Baud Rate با DIP Switch سخت‌افزاری
تغذیه و نصب۲۴ ولت DC، قابل نصب روی ریل استاندارد DIN Rail TH35
صفحه محصول DEP-3PT100-MB

۲. مبدل تک‌کاناله RTD به جریان ۴–۲۰ mA مدل DEP-1RTDU-1IS

این ماژول ریلی ایزوله برای تبدیل سیگنال سنسور RTD به خروجی جریانی استاندارد ۴–۲۰ mA با بالاترین دقت، پایداری حرارتی و انعطاف‌پذیری در تنظیمات نرم‌افزاری به کار می‌رود.

پارامتر فنیمشخصات مبدل DEP-1RTDU-1IS
تعداد و نوع ورودی۱ کانال RTD با پشتیبانی از PT100 و PT1000 (۲، ۳ و ۴ سیمه)
پیکربندی نرم‌افزاریتنظیم نوع سنسور و بازه دمایی دلخواه از طریق پورت USB Type-C
خروجی آنالوگ۴ تا ۲۰ میلی‌آمپر با رزولوشن ۲۴ بیتی جریان
دقت خروجی±۰.۵ میکروآمپر (μA)
خطی‌سازی (Linearization)الگوریتم خطی‌سازی دقیق بر پایه استاندارد IEC 60751
ایزولاسیون الکتریکیایزولاسیون گالوانیکی ۳ طرفه ۱.۵ کیلوولت DC (ورودی / خروجی / تغذیه)
ابزارهای تنظیمنرم‌افزار جامع ویندوز و اپلیکیشن اختصاصی اندروید
امنیت تنظیماتقابلیت تعریف رمز عبور (Password Protection) و Write Protection
عیب‌یابی پیشرفتهتشخیص قطعی سنسور، اتصال کوتاه و اعلام تغییر سریع دما با LED وضعیت
صفحه محصول DEP-1RTDU-1IS

جمع‌بندی و توصیه برای طراحان سیستم

سنسورهای RTD به دلیل پایداری فوق‌العاده و خطی بودن بالا، گزینه‌ای بی‌بدیل در پایش دما هستند. با این حال، انتخاب روش انتقال سیگنال نقشی حیاتی در هزینه نهایی و مصونیت از خطای سیستم دارد. با جایگزینی کارت‌های پرهزینه PLC با کارت‌های مبدل RTD شرکت دلیجه ارتباط پویا:

  • بیش از ۵۰٪ در هزینه‌های سخت‌افزاری کارت‌های آنالوگ صرفه‌جویی کنید.
  • سیم‌کشی‌های حجیم و خطاهای Ground Loop را به یک بستر دیجیتال دو سیمه تبدیل نمایید.
  • داده‌ها را با دقت رزولوشن ۲۴ بیتی و ایزولاسیون گالوانیک مطمئن دریافت کنید.
