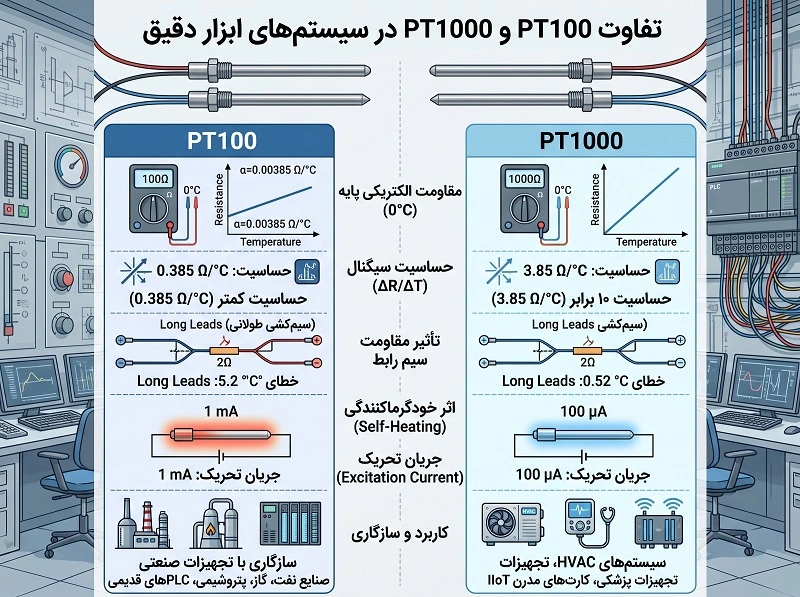

تفاوت PT100 و PT1000 در سیستم‌های ابزار دقیق
سنسورهای PT100 و PT1000 هر دو از خانواده سنسورهای مقاومت پلاتینی (RTD) هستند و رفتار ترمودینامیکی یکسانی بر اساس ضریب دمایی استاندارد دارند. با این حال، انتخاب میان این دو المان تأثیر چشمگیری بر طراحی مدار، دقت خوانش در فواصل طولانی و مصرف توان سیستم می‌گذارد.
مقاومت الکتریکی پایه و رفتار ترمودینامیکی
هر دو سنسور از ضریب دمایی استاندارد پلاتین اروپایی بر اساس استاندارد IEC 60751 پیروی می‌کنند:
اختلاف بنیادین آن‌ها در مقدار مقاومت الکتریکی در دمای صفر درجه سلسیوس است:
- سنسور PT100: دارای مقاومت الکتریکی ۱۰۰ اهم در دمای 0°C است.
- سنسور PT1000: دارای مقاومت الکتریکی ۱۰۰۰ اهم در دمای 0°C است.
تحلیل پارامترهای اصلی و عملکردی
۱. حساسیت سیگنال (Sensitivity)
به ازای هر ۱ درجه سلسیوس افزایش دما، مقاومت سنسور Pt100 به میزان ۰.۳۸۵ اهم و مقاومت سنسور Pt1000 به میزان ۳.۸۵ اهم تغییر می‌کند.
این حساسیت ۱۰ برابری در سنسور Pt1000 به طراحان اجازه می‌دهد تا در فرآیند مبدل آنالوگ به دیجیتال (ADC)، بدون نیاز به تقویت‌کننده‌های پیش‌تقویت پیچیده، به رزولوشن و دقت بهتری دست یابند.
۲. اثر مقاومت سیم رابط (Lead Wire Resistance)
در فواصل کابل‌کشی طولانی، مقاومت کابل مسی با مقاومت سنسور سری می‌شود. اگر فرض کنیم مقاومت سیم رابط تنها ۲ اهم باشد:
- در سنسور Pt100 خطایی برابر با حدود ۵.۲ درجه سلسیوس ایجاد می‌کند.
- همین مقاومت ۲ اهم در سنسور Pt1000 خطایی معادل تنها ۰.۵۲ درجه سلسیوس به همراه خواهد داشت.
بنابراین، در اتصالات ۲ سیمه و مکان‌هایی که امکان سیم‌کشی ۳ یا ۴ سیمه وجود ندارد، استفاده از Pt1000 بسیار دقیق‌تر و ایمن‌تر است.
۳. اثر خودگرماکنندگی (Self-Heating Effect)
برای خواندن مقاومت RTD باید جریان ثابتی (جریان تحریک یا Excitation Current) از آن عبور کند که منجر به اتلاف توان و گرمایش داخلی المان می‌شود:
برای جلوگیری از خطای اندازه‌گیری، جریان تحریک سنسور Pt1000 معمولاً ۱۰۰ میکروآمپر (100 μA) در نظر گرفته می‌شود (در مقایسه با ۱ میلی‌آمپر (1 mA) برای Pt100). این جریان کمتر، توان مصرفی را بسیار کاهش داده و Pt1000 را به انتخابی ایده‌آل برای گره‌های بی‌سیم، لاگرها و تجهیزات با باتری تبدیل می‌کند.
۴. سازگاری و استانداردهای صنعتی
سنسور PT100: استاندارد مرسوم، کهنه‌کار و رایج در صنایع سنگین نظیر نفت، گاز، پتروشیمی، فولاد و نیروگاه‌ها است و تمامی PLCها و DCSهای قدیمی دارای کارت‌های سازگار با آن هستند.
سنسور PT1000: در سیستم‌های مدرن مدیریت ساختمان (BMS)، سیستم‌های تهویه مطبوع (HVAC)، تجهیزات پزشکی و کارت‌های هوشمند اینترنت اشیاء صنعتی (IIoT) به دلیل مصرف کمتر و حساسیت بالاتر رواج بالایی پیدا کرده است.
جدول خلاصه مقایسه PT100 در برابر PT1000
| مشخصه | سنسور PT100 | سنسور PT1000 |
|---|---|---|
| مقاومت پایه در دمای 0°C | ۱۰۰ اهم (Ω) | ۱۰۰۰ اهم (Ω) |
| شیب حساسیت (ΔR / ΔT) | ۰.۳۸۵ اهم بر درجه سلسیوس | ۳.۸۵ اهم بر درجه سلسیوس (۱۰ برابر حساس‌تر) |
| جریان تحریک استاندارد (Iexc) | معمولاً ۱ میلی‌آمپر (1 mA) | معمولاً ۱۰۰ میکروآمپر (100 μA) |
| خطای ناشی از طول سیم | بالا (الزام قطعی به اتصال ۳ یا ۴ سیمه) | بسیار ناچیز و قابل چشم‌پوشی در اتصالات ۲ سیمه |
| مصرف توان المان حسگر | بالاتر | بسیار کم (مناسب تجهیزات کم‌مصرف و باتری‌دار) |
| صنایع هدف عمده | صنایع سنگین، فرآیندی، نفت و گاز و پتروشیمی | HVAC، تبرید، سیستم‌های خورشیدی، تجهیزات پرتابل و پزشکی |
محصولات دلیجه ارتباط پویا با پشتیبانی هم‌زمان از PT100 و PT1000
شرکت دلیجه ارتباط پویا ماژول‌های اندازه‌گیری دما را به‌گونه‌ای طراحی نموده است که بدون نیاز به تغییر در سخت‌افزار، امکان کاربری هر دو نوع سنسور PT100 و PT1000 را فراهم می‌سازند:
DEP-3PT100-MB
ماژول ۳ کاناله RTD به Modbus RTU
- پشتیبانی از PT100 و PT1000
- ۳ کانال مستقل
- رزولوشن ۲۴ بیتی
- RS-485 ایزوله
DEP-1RTDU-1IS
ترانسمیتر دما PT100 و PT1000 به ۴–۲۰ mA
- ورودی یونیورسال PT100/PT1000
- ۲، ۳ و ۴ سیمه
- پیکربندی USB-C
- خروجی ۴–۲۰ mA ۲۴ بیتی
ماژول ۳ کاناله DEP-3PT100-MB / DEP-3PT1000-MB
این مبدل دارای ۳ کانال ورودی کاملاً مستقل با رزولوشن ۲۴ بیتی و ایزولاسیون گالوانیکی ۵ طرفه تا ۱.۵ کیلوولت DC است. هر کانال به‌طور مجزا قرائت شده و مقادیر دما و مقاومت سنسور به همراه رجیسترهای وضعیت عیب‌یابی (قطعی یا اتصال کوتاه) روی پورت سریال RS-485 با پروتکل Modbus RTU ارسال می‌گردد.
صفحه محصول DEP-3PT100-MBمبدل دمایی تک‌کاناله DEP-1RTDU-1IS
این ماژول ریلی امکان پیکربندی آزادانه سنسورهای PT100 و PT1000 را در اتصالات ۲، ۳ و ۴ سیمه از طریق درگاه USB Type-C به کمک نرم‌افزار ویندوز یا اپلیکیشن اندروید فراهم می‌کند و خروجی ایزوله جریانی ۴–۲۰ میلی‌آمپر با دقت کالیبره کارخانه‌ای ارائه می‌دهد.
صفحه محصول DEP-1RTDU-1ISنتیجه‌گیری و جمع‌بندی
اگر با سیستم‌های سنتی، مسافت‌های کوتاه یا کارت‌های استاندارد فرآیندی در پالایشگاه‌ها و صنایع فلزی سر و کار دارید، PT100 انتخاب کلاسیک و قابل اتکا است. اما چنانچه پروژه شما نیازمند سیم‌کشی‌های بسیار طولانی، ادوات کم‌مصرف باتری‌دار یا اتصالات دو سیمه است، PT1000 به دلیل حساسیت ۱۰ برابری و خطای کابل ناچیز، گزینه‌ای به‌مراتب بهینه‌تر خواهد بود.
