RS-485 در عمل: حفاظت ESD، مقاومت ترمینیشن، بایاس و توپولوژی شبکه
پروتکل Modbus RTU ساده و قابل اعتماد است، اما کیفیت ارتباط آن به لایهٔ فیزیکی یعنی RS-485 بستگی دارد. بیشتر خطاهای Timeout و CRC در شبکه‌های صنعتی نتیجهٔ ترمینیشن اشتباه، انشعاب طولانی، شیلد ناقص یا آسیب دیدن ترنسیور بر اثر تخلیهٔ الکتریکی است. در مقالهٔ راهنمای جامع Modbus RTU مبانی پروتکل را مرور کردیم؛ این مقاله به جنبه‌های عملی اجرای شبکه و به‌خصوص حفاظت ESD در رابط RS-485 می‌پردازد.
ESD چیست و چرا رابط RS-485 به حفاظت نیاز دارد؟
ESD (Electrostatic Discharge) یا تخلیهٔ الکتریسیتهٔ ساکن، پالسی با ولتاژ چند کیلوولت و مدت چند نانوثانیه است. بدن انسان در محیط خشک به‌راحتی تا چند کیلوولت باردار میشود و با لمس ترمینال، این بار در یک لحظه از مدار عبور میکند. ترنسیور RS-485 مستقیم به ترمینال‌های بیرونی وصل است و به همین دلیل یکی از آسیب‌پذیرترین قطعات دستگاه در برابر ESD است.
رایج‌ترین موقعیت‌های ESD در محیط صنعتی این‌هاست:
- لمس ترمینال‌ها هنگام نصب و سیم‌بندی
- اتصال لپ‌تاپ و مبدل USB به RS-485 برای عیب‌یابی
- اتصال کابل بلندی که در مسیر باردار شده است
- جابه‌جایی دستگاه و تماس با بدنهٔ تابلو
آسیب ESD همیشه به‌صورت خرابی کامل ظاهر نمی‌شود. گاهی ترنسیور فقط تضعیف میشود و نتیجهٔ آن خطاهای پراکندهٔ CRC یا قطع و وصل ارتباط در هفته‌های بعد است؛ خطایی که پیدا کردن علت آن بسیار دشوار است. رابط RS-485 ماژولهای Modbus دلیجه ارتباط پویا تا ±۱۵ کیلوولت حفاظت ESD دارد تا در برابر این رویدادهای رایج مقاوم باشد.

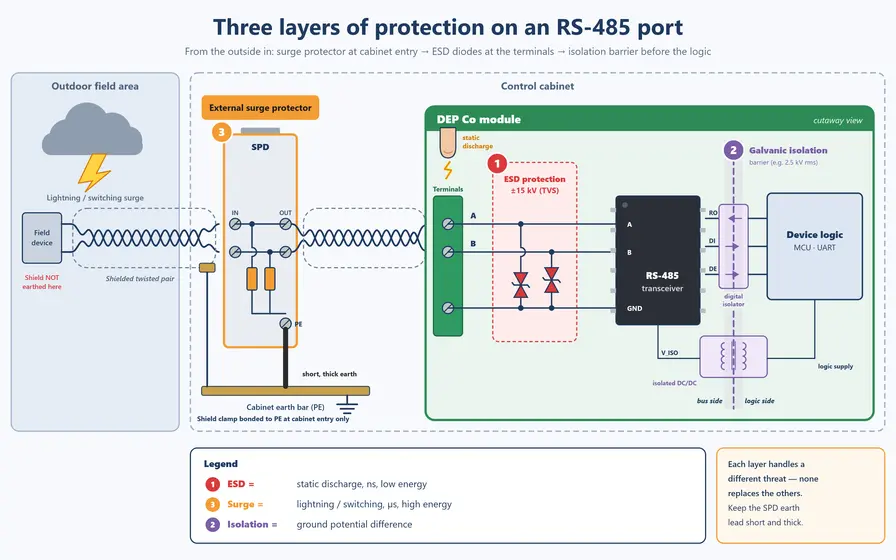

تفاوت حفاظت ESD، حفاظت Surge و ایزولاسیون
این سه مفهوم اغلب با هم اشتباه گرفته می‌شوند، در حالی که هر کدام در برابر تهدید متفاوتی از دستگاه محافظت می‌کنند:
| حفاظت | تهدید | ویژگی تهدید | راهکار |
|---|---|---|---|
| ESD | تخلیهٔ الکتریسیتهٔ ساکن | ولتاژ بالا، مدت نانوثانیه، انرژی کم | دیودهای حفاظتی TVS در کنار ترنسیور |
| Surge | صاعقه، کلیدزنی موتور و بارهای القایی | مدت میکروثانیه، انرژی زیاد | محافظ Surge خط داده با اتصال به زمین مناسب |
| ایزولاسیون گالوانیکی | اختلاف پتانسیل زمین بین تابلوها | ولتاژ پیوسته یا با فرکانس شبکه | رابط RS-485 ایزوله |
رابط ایزوله اهمیت ویژه‌ای دارد، چون دستگاه‌های یک شبکهٔ RS-485 معمولاً در تابلوهای مختلف و با منابع تغذیهٔ جداگانه نصب می‌شوند. اختلاف پتانسیل زمین میان این تابلوها، بدون ایزولاسیون، از مسیر سیم‌های ارتباطی عبور میکند. این پدیده را در مقالهٔ حلقهٔ زمین و ایزولاسیون گالوانیکی بررسی کرده‌ایم.

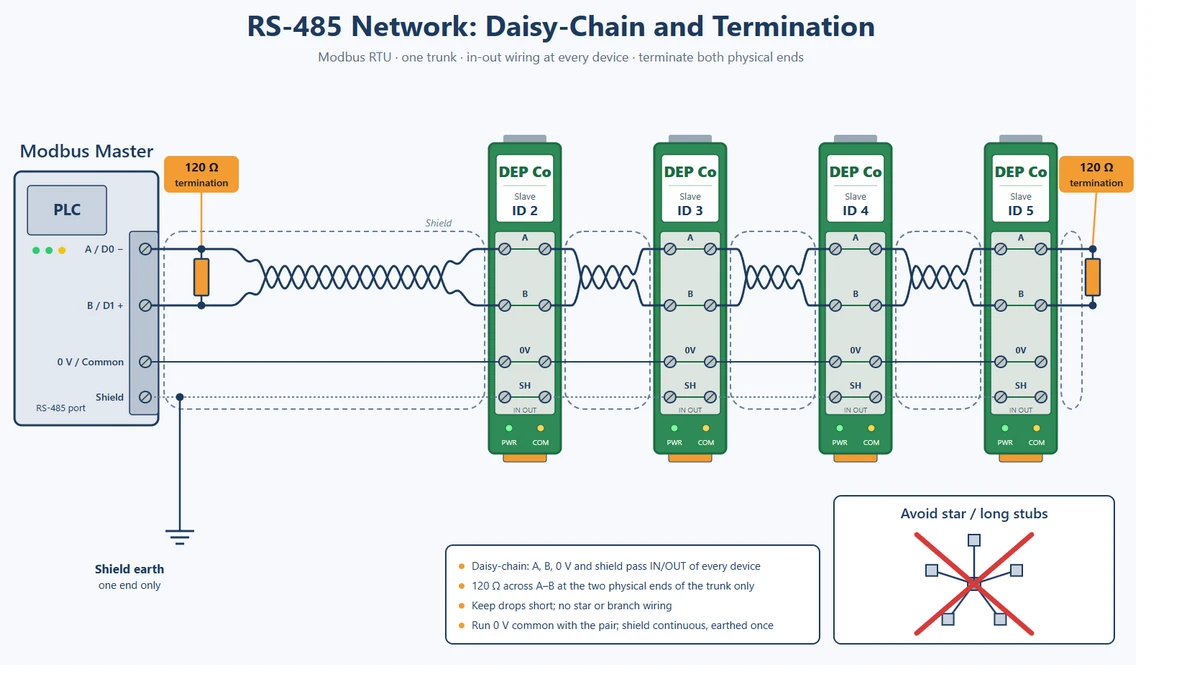

توپولوژی شبکه: Daisy-Chain و انشعاب کوتاه
RS-485 یک خط انتقال است و باید به‌صورت یک مسیر پیوسته از اولین دستگاه تا آخرین دستگاه اجرا شود. کابل وارد هر دستگاه میشود و از همان دستگاه به دستگاه بعدی می‌رود. اتصال ستاره‌ای یا انشعاب‌های بلند باعث بازتاب سیگنال میشود و در Baud Rateهای بالا ارتباط را مختل میکند.
- دو سیم A و B را در ترمینال هر دستگاه به کابل ورودی و خروجی وصل کنید، نه با یک انشعاب جداگانه.
- اگر انشعاب اجتناب‌ناپذیر است، طول آن را تا حد امکان کوتاه نگه دارید.
- همهٔ دستگاه‌های شبکه باید Baud Rate و قالب داده (Parity و Stop Bit) یکسان داشته باشند.
- آدرس هر Slave در شبکه باید یکتا باشد. آدرس معتبر Modbus بین ۱ و ۲۴۷ است.
مقاومت ترمینیشن و بایاس
ترمینیشن (Termination)
مقاومتی برابر امپدانس مشخصهٔ کابل، معمولاً ۱۲۰ اهم، که بین A و B در دو انتهای فیزیکی شبکه قرار می‌گیرد و جلوی بازتاب سیگنال را می‌گیرد. در شبکه‌های کوتاه با Baud Rate پایین ممکن است ارتباط بدون آن هم کار کند، اما با افزایش طول یا سرعت، نبود ترمینیشن به خطای CRC منجر میشود.
بایاس (Biasing / Fail-safe)
دو مقاومت که یکی خط B را به مثبت تغذیه و دیگری خط A را به صفر وصل میکند تا خط در زمان بیکاری در وضعیت منطقی «۱» بماند. مشخصات Modbus over Serial Line برای این مقاومت‌ها بازهٔ ۴۵۰ تا ۶۵۰ اهم را پیشنهاد میکند. بایاس فقط در یک نقطه از شبکه، معمولاً کنار Master، اعمال شود.
کابل، شیلد و سیم مرجع
- کابل زوج به‌هم‌تابیده: A و B باید روی یک زوج تابیده باشند. کابل‌های مخصوص RS-485 امپدانس مشخصهٔ حدود ۱۲۰ اهم دارند. استفاده از دو رشته از دو زوج متفاوت، مزیت سیگنال تفاضلی را از بین می‌برد.
- سیم مرجع (Common): RS-485 در عمل به یک سیم مرجع مشترک هم نیاز دارد تا ولتاژ مشترک خط در محدودهٔ مجاز ترنسیور بماند. اگر دستگاه ترمینال GND یا COM برای RS-485 دارد، از یک رشتهٔ سوم برای اتصال مرجع‌ها استفاده کنید.
- شیلد: شیلد را در طول مسیر از هر دستگاه به دستگاه بعد پیوسته نگه دارید و در یک نقطه، معمولاً سمت Master، به زمین وصل کنید.
- جدا از کابل قدرت: کابل ارتباطی را در کنار کابل‌های قدرت و به‌خصوص کابل خروجی اینورتر اجرا نکنید.
- طول و سرعت: در Baud Rate پایین مانند ۹۶۰۰ طول شبکه می‌تواند به حدود ۱۰۰۰ متر یا بیشتر برسد، ولی با افزایش سرعت، طول قابل‌اطمینان کم میشود. برای مسیرهای طولانی Baud Rate را بالاتر از نیاز انتخاب نکنید.
چک‌لیست عیب‌یابی ارتباط RS-485
| نشانه | علت محتمل | اقدام |
|---|---|---|
| هیچ پاسخی دریافت نمی‌شود (Timeout) | آدرس یا Baud Rate اشتباه، جابه‌جایی A و B، تغذیه نشدن دستگاه | تنظیمات DIP Switch را بررسی کنید، تغذیه را قطع و وصل کنید و A و B را جابهجا کنید |
| فقط یک دستگاه پاسخ نمیدهد | آدرس تکراری یا سیم‌بندی اشتباه همان دستگاه | دستگاه را تنها به Master وصل و آدرس آن را بررسی کنید |
| خطای CRC پراکنده | نبود ترمینیشن، انشعاب بلند، نویز یا ترنسیور آسیب‌دیده | ترمینیشن دو انتها و مسیر کابل را بررسی کنید |
| ارتباط با روشن شدن موتورها قطع میشود | نویز القایی یا اختلاف پتانسیل زمین | شیلد، سیم مرجع و جداسازی از کابل قدرت را بررسی کنید |
| ارتباط پس از رعدوبرق از کار افتاده | آسیب Surge به ترنسیور | دستگاه را بررسی و برای مسیرهای بیرونی محافظ Surge نصب کنید |
LEDهای وضعیت ماژول‌ها هم در عیب‌یابی کمک می‌کنند. برای مثال LED ارتباط در DEP-8I12-MB و DEP-8I24-MB اگر به مدت ۵ ثانیه ارتباط Modbus دریافت نکند، هر ثانیه یک بار چشمک می‌زند. برای آزمایش اولیه هم می‌توانید فایل‌های آمادهٔ Modbus Poll را از صفحهٔ دانلودها دریافت کنید و راهنمای تنظیم آدرس را در راهنمای DIP Switch ببینید.
ماژولهای Modbus RTU دلیجه ارتباط پویا
همهٔ ماژولهای Modbus دلیجه ارتباط پویا رابط RS-485 دو سیمهٔ ایزوله با حفاظت ESD تا ±۱۵ کیلوولت دارند و آدرس و Baud Rate آن‌ها با DIP Switch تنظیم میشود:
DEP-3PT100-MB
ماژول ۳ کاناله RTD به Modbus RTU
- RS-485 ایزوله
- ESD ±۱۵ kV
- ایزولاسیون ۵ طرفه
DEP-4TCU-MB
ماژول ۴ کاناله ترموکوپل به Modbus RTU
- RS-485 ایزوله
- ESD ±۱۵ kV
- ایزولاسیون ۶ طرفه
DEP-8I12-MB
ماژول ۸ کاناله ۴–۲۰ mA به Modbus RTU
- RS-485 ایزوله
- ESD ±۱۵ kV
- LED وضعیت ارتباط
DEP-8I24-MB
ماژول ۸ کاناله دقیق ۲۴ بیتی
- RS-485 ایزوله
- ESD ±۱۵ kV
- دقت ±۰٫۰۲٪ F.S.
پرسش‌های متداول
حفاظت ESD در رابط RS-485 چه کاری انجام می‌دهد؟
حفاظت ESD ترنسیور RS-485 را در برابر تخلیهٔ الکتریسیتهٔ ساکن محافظت میکند؛ مثلاً وقتی تکنسین هنگام نصب یا عیب‌یابی به ترمینال‌ها دست می‌زند یا کابل باردار به دستگاه وصل میشود. در ماژولهای Modbus دلیجه ارتباط پویا رابط RS-485 تا ±۱۵ کیلوولت حفاظت ESD دارد.
آیا حفاظت ESD در برابر صاعقه و اضافه‌ولتاژ هم کافی است؟
خیر. ESD یک پالس بسیار کوتاه با انرژی کم است، اما Surge ناشی از صاعقه یا کلیدزنی بارهای سنگین انرژی بسیار بیشتری دارد. برای کابل‌هایی که از فضای باز یا بین ساختمان‌ها عبور می‌کنند، محافظ Surge مخصوص خطوط داده لازم است.
مقاومت ترمینیشن را در کدام قسمت شبکه RS-485 نصب کنیم؟
فقط در دو انتهای فیزیکی شبکه، یعنی اولین و آخرین دستگاه روی کابل. مقدار آن معمولاً ۱۲۰ اهم و برابر امپدانس مشخصهٔ کابل است. نصب مقاومت روی دستگاه‌های میانی بار شبکه را زیاد میکند و می‌تواند ارتباط را مختل کند.
مقاومت بایاس (Biasing) در RS-485 چه نقشی دارد؟
وقتی هیچ دستگاهی روی خط ارسال نمیکند، خط شناور است و نویز ممکن است بیتهای اشتباه بسازد. مقاومتهای بایاس خط را در حالت بیکاری در یک وضعیت منطقی مشخص نگه میدارند. بایاس فقط باید در یک نقطه از شبکه، معمولاً سمت Master، اعمال شود.
اگر جای A و B در شبکه RS-485 جابهجا شود چه اتفاقی میافتد؟
دستگاهی که A و B آن جابهجا بسته شده، داده را معکوس دریافت میکند و پاسخ نمیدهد. چون سازندگان مختلف نامگذاری متفاوتی برای A و B دارند، اگر یک دستگاه پاسخ نداد، جابهجا کردن این دو سیم یکی از اولین آزمایشهاست.
آدرس و Baud Rate ماژولهای Modbus دلیجه ارتباط پویا چگونه تنظیم میشود؟
با DIP Switch روی دستگاه. مقدار پیشفرض آدرس ۲ و Baud Rate برابر ۹۶۰۰ است و پس از تغییر DIP Switch باید تغذیهٔ دستگاه یک بار قطع و وصل شود.
جمع‌بندی
شبکهٔ RS-485 پایدار حاصل چند تصمیم ساده است: اجرای Daisy-Chain، ترمینیشن در دو انتها، بایاس در یک نقطه، کابل زوج به‌هم‌تابیدهٔ شیلددار و جداسازی از کابل قدرت. حفاظت ESD ترنسیور را در برابر تخلیه‌های روزمره هنگام نصب و عیب‌یابی حفظ میکند، رابط ایزوله اختلاف پتانسیل زمین تابلوها را خنثی میکند و برای مسیرهای بیرونی، محافظ Surge لایهٔ سوم حفاظت است. این سه لایه جایگزین هم نیستند و هر کدام تهدید متفاوتی را پوشش می‌دهند.
