تفاوت ایزولاتور سیگنال و داپلیکیتور سیگنال در حلقه ۴ تا ۲۰ میلیآمپر
یک ترانسمیتر فشار، یک سیگنال ۴ تا ۲۰ میلیآمپر و دو سیستم که هر دو به آن نیاز دارند: PLC تابلو و نمایشگر اتاق کنترل، یا DCS و سیستم ثبت داده. این صحنه در پروژه‌های صنعتی بسیار رایج است و پاسخ آن معمولاً یکی از دو تجهیز است: ایزولاتور سیگنال (Signal Isolator) یا داپلیکیتور سیگنال (Signal Duplicator). در این مقاله تفاوت این دو، اشکال راه‌حل‌های میان‌بر و معیارهای انتخاب را بررسی می‌کنیم.
ایزولاتور سیگنال چیست؟
ایزولاتور سیگنال (یا ایزولاتور جریان) سیگنال ۴ تا ۲۰ میلیآمپر را از ورودی دریافت میکند و همان مقدار را در خروجی بازتولید میکند، بدون اینکه ورودی و خروجی هیچ اتصال الکتریکی مستقیمی با هم داشته باشند. این جداسازی گالوانیکی (Galvanic Isolation) بین ورودی، خروجی و منبع تغذیه برقرار است و به آن «ایزولاسیون سه‌طرفه» می‌گویند.
کار اصلی ایزولاتور، قطع مسیر جریان‌های ناخواسته میان بخش فیلد و سیستم کنترل است؛ یعنی حذف حلقهٔ زمین (Ground Loop)، محدود کردن نویز مشترک و جلوگیری از رسیدن اضافه‌ولتاژ به کارت ورودی آنالوگ PLC یا DCS. ایزولاتور همچنین می‌تواند حالت Active و Passive را تطبیق دهد؛ برای مثال یک ترانسمیتر دو سیمه را تغذیه کند و خروجی را به کارتی بدهد که خودش منبع ولتاژ دارد.
داپلیکیتور سیگنال چیست؟
داپلیکیتور سیگنال (که به آن Signal Splitter یا تکرارکنندهٔ جریان هم می‌گویند) یک ایزولاتور با دو خروجی است. سیگنال ورودی دریافت میشود و در دو خروجی کاملاً یکسان، مستقل و ایزوله بازتولید میشود. در این حالت ایزولاسیون «چهارطرفه» است: منبع تغذیه، ورودی، خروجی اول و خروجی دوم هیچ اتصال الکتریکی مستقیمی با هم ندارند.
چرا اتصال سری دو گیرنده راه‌حل خوبی نیست؟
سیگنال ۴ تا ۲۰ میلیآمپر جریان است و جریان در یک حلقهٔ سری همه‌جا یکسان است. پس در نگاه اول ساده‌ترین راه این است که ورودی PLC و ورودی نمایشگر را پشت سر هم در یک حلقه قرار دهیم. این روش در عمل چند اشکال جدی دارد:
۱. کمبود ولتاژ در حلقه
هر گیرنده یک مقاومت ورودی دارد و در جریان ۲۰ میلیآمپر ولتاژی روی آن می‌افتد. با اضافه شدن گیرندهٔ دوم، ممکن است ولتاژ باقی‌مانده برای ترانسمیتر کافی نباشد و سیگنال در بالای بازه اشباع شود. روش محاسبه در مقالهٔ مقاومت بار و سیم‌بندی حلقه ۴ تا ۲۰ آمده است.
۲. حلقهٔ زمین میان دو سیستم
اگر ورودی یکی از دو گیرنده نسبت به زمین شناور نباشد، یا دو سیستم در دو تابلو با زمین‌های متفاوت باشند، حلقه به مسیری برای جریان ناخواسته تبدیل میشود و خطای اندازه‌گیری یا نویز ایجاد میکند.
۳. وابستگی دو سیستم به هم
قطع شدن سیم یا جدا کردن ترمینال گیرندهٔ دوم برای تعمیر، حلقه را باز میکند و سیگنال گیرندهٔ اول هم از دست میرود. یک مشکل کوچک در نمایشگر می‌تواند کنترل فرایند را مختل کند.
۴. عیب‌یابی دشوار
وقتی دو سیستم در یک حلقه هستند، پیدا کردن اینکه نویز یا خطا از کدام سمت وارد میشود سخت است و هر تغییر در یک سیستم باید با صاحب سیستم دیگر هماهنگ شود.

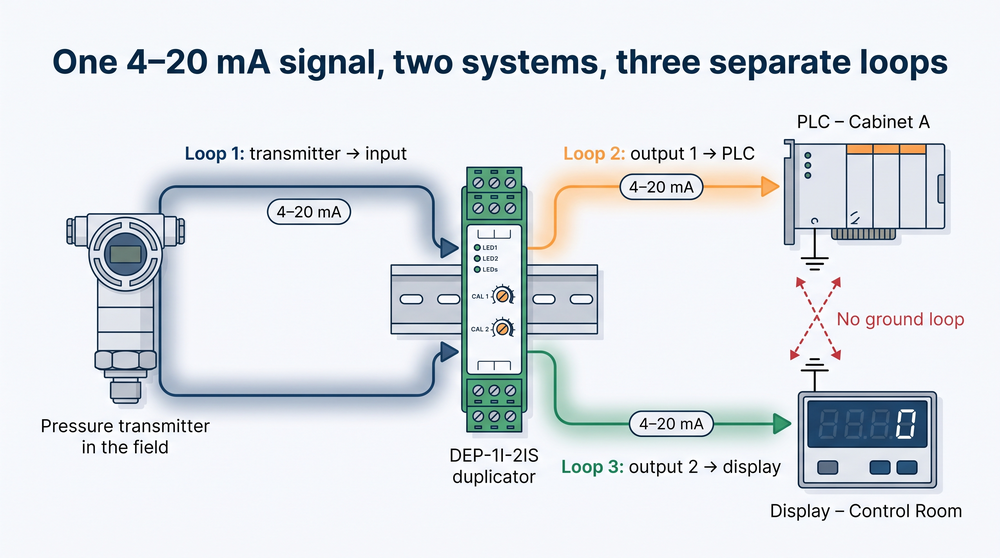

داپلیکیتور هر سه حلقه را از هم جدا میکند: حلقهٔ ترانسمیتر، حلقهٔ گیرندهٔ اول و حلقهٔ گیرندهٔ دوم. هر حلقه منبع ولتاژ، بار و زمین خودش را دارد و اتفاقی که در یکی می‌افتد به دیگری منتقل نمیشود.
نقش ایزولاسیون گالوانیکی در جلوگیری از تداخل بین خروجی‌ها
برخی تقسیم‌کننده‌های ارزان‌قیمت فقط ورودی را از خروجی‌ها جدا میکنند و دو خروجی یک زمین مشترک دارند. در این حالت اگر دو گیرنده در دو سیستم با پتانسیل زمین متفاوت باشند، جریان ناخواسته از مسیر مشترک خروجی‌ها عبور میکند و همان مشکل حلقهٔ زمین دوباره ظاهر میشود.
در ایزولاسیون چهارطرفه، هر خروجی مدار تغذیه و مرجع جداگانه دارد. نتیجه این است که:
- تغییر بار یا قطع شدن یک خروجی، خروجی دیگر را تغییر نمی‌دهد.
- هر خروجی می‌تواند به‌طور مستقل Active یا Passive سیم‌بندی شود.
- دو سیستم با زمین‌های متفاوت بدون تداخل سیگنال را می‌گیرند.
- اضافه‌ولتاژ در یک سمت به سمت دیگر منتقل نمیشود.
برای آشنایی بیشتر با این مفهوم، مقالهٔ اهمیت ایزولاسیون گالوانیکی را ببینید.

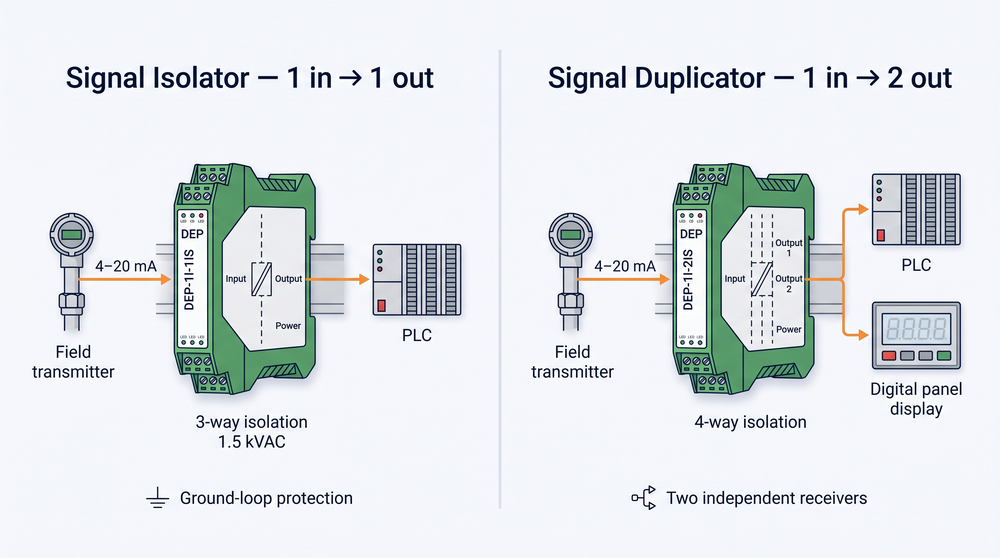

مقایسهٔ ایزولاتور سیگنال و داپلیکیتور سیگنال
| ویژگی | ایزولاتور سیگنال | داپلیکیتور سیگنال |
|---|---|---|
| تعداد خروجی | ۱ | ۲ خروجی مستقل |
| ایزولاسیون | سه‌طرفه (تغذیه، ورودی، خروجی) | چهارطرفه (تغذیه، ورودی، خروجی ۱، خروجی ۲) |
| کاربرد اصلی | حذف Ground Loop و حفاظت کارت ورودی | ارسال یک سیگنال به دو سیستم |
| کالیبراسیون | یک تنظیم برای خروجی | تنظیم مستقل برای هر خروجی |
| مدل دلیجه ارتباط پویا | DEP-1I-1IS | DEP-1I-2IS |
اصول انتخاب ایزولاتور و داپلیکیتور جریان
- تعداد مقصد: اگر سیگنال فقط به یک سیستم میرود، ایزولاتور کافی است. اگر دو سیستم به آن نیاز دارند، داپلیکیتور انتخاب کنید و از اتصال سری گیرنده‌ها پرهیز کنید.
- حالت Active و Passive ورودی: مشخص کنید ترانسمیتر دو سیمه است و باید از ایزولاتور تغذیه بگیرد، یا چهار سیمه است و خودش جریان میدهد. توضیح کامل در مقالهٔ تفاوت ورودی Active و Passive آمده است.
- حالت Active و Passive خروجی: اگر کارت ورودی PLC خودش ولتاژ حلقه را تأمین میکند، خروجی ایزولاتور باید Passive باشد و برعکس. در هر حلقه دقیقاً یک منبع ولتاژ لازم است.
- مقاومت بار: مجموع مقاومت ورودی گیرنده و مقاومت کابل نباید از حداکثر بار خروجی (۸۰۰ اهم در محصولات DEP) بیشتر شود.
- سطح ایزولاسیون: ولتاژ تست ایزولاسیون (برای مثال ۱٫۵ کیلوولت AC به مدت یک دقیقه) نشان میدهد مانع بین بخش‌ها چقدر قابل اعتماد است.
- دقت و پایداری دمایی: دقت کلی، خطای خطی بودن و ضریب دمایی را با نیاز فرایند مقایسه کنید. در تابلوهای گرم، ضریب دمایی اهمیت بیشتری پیدا میکند.
- نصب و نگهداری: نصب روی DIN Rail، ترمینال پلاگین جداشدنی و LED وضعیت، زمان نصب و تعمیر را کم میکنند.
سناریوهای رایج استفاده از داپلیکیتور
- PLC و نمایشگر محلی: PLC کنترل را انجام میدهد و نمایشگر کنار تجهیز، مقدار را برای اپراتور نشان میدهد.
- DCS و سیستم ثبت داده: سیستم کنترل اصلی و یک دیتالاگر یا سیستم مانیتورینگ مستقل هر دو به یک اندازه‌گیری نیاز دارند.
- دو تابلو در دو ساختمان: مقصدها زمین متفاوتی دارند و بدون ایزولاسیون بین خروجی‌ها، حلقهٔ زمین قطعی است.
- تحویل سیگنال به پیمانکار دیگر: یک خروجی به سیستم شما و خروجی دیگر به سیستم پیمانکار میرود و هر کدام بدون اثر روی دیگری قابل تعمیر است.
در DEP-1I-2IS هر خروجی یک مولتی‌ترن اختصاصی برای کالیبراسیون دارد. بنابراین اگر یکی از گیرنده‌ها کمی خطا داشته باشد، میتوان همان خروجی را تنظیم کرد بی‌آنکه خروجی دیگر تغییر کند.
ایزولاتور و داپلیکیتور جریان دلیجه ارتباط پویا
DEP-1I-1IS
ایزولاتور جریان ۴–۲۰ mA
- ۱ ورودی / ۱ خروجی
- Active/Passive
- ایزولاسیون ۳ طرفه ۱٫۵ kVAC
- بار تا ۸۰۰ Ω
DEP-1I-2IS
داپلیکیتور جریان ۱ به ۲ ایزوله
- ۱ ورودی / ۲ خروجی مستقل
- ایزولاسیون ۴ طرفه
- کالیبراسیون مستقل هر خروجی
- تغذیه سنسور ۲۴ VDC
ایزولاتور جریان DEP-1I-1IS
یک ورودی و یک خروجی ۴ تا ۲۰ میلیآمپر، هر دو با پشتیبانی از حالت Active و Passive، ایزولاسیون گالوانیکی سه‌طرفه ۱٫۵ کیلوولت AC، منبع تغذیه ایزوله ۲۴ ولت برای ترانسمیتر و حداکثر بار خروجی ۸۰۰ اهم.
صفحه محصول DEP-1I-1ISداپلیکیتور جریان DEP-1I-2IS
یک ورودی و دو خروجی مستقل ۴ تا ۲۰ میلیآمپر با ایزولاسیون گالوانیکی چهارطرفه ۱٫۵ کیلوولت AC. هر خروجی جداگانه Active یا Passive سیم‌بندی میشود و مولتی‌ترن کالیبراسیون اختصاصی دارد.
صفحه محصول DEP-1I-2ISپرسش‌های متداول
تفاوت اصلی ایزولاتور سیگنال و داپلیکیتور سیگنال چیست؟
ایزولاتور سیگنال یک ورودی ۴ تا ۲۰ میلیآمپر را با جداسازی گالوانیکی به یک خروجی منتقل میکند. داپلیکیتور سیگنال همان کار را انجام میدهد، اما یک ورودی را به دو خروجی مستقل و ایزوله تبدیل میکند تا یک سیگنال همزمان به دو سیستم برسد.
آیا میتوان دو گیرنده را بهصورت سری در یک حلقه ۴ تا ۲۰ میلیآمپر قرار داد؟
از نظر الکتریکی در برخی شرایط ممکن است، ولی توصیه نمیشود. مجموع مقاومت ورودیها باید از توان راهاندازی خروجی کمتر باشد، دو سیستم از طریق حلقه به هم وصل میشوند و احتمال Ground Loop بالا میرود، و قطع یا خرابی یک گیرنده سیگنال هر دو سیستم را قطع میکند.
اگر یکی از خروجیهای داپلیکیتور قطع شود، خروجی دیگر چه میشود؟
در داپلیکیتورهایی مانند DEP-1I-2IS هر خروجی بهصورت مستقل کار میکند و از خروجی دیگر ایزوله است؛ بنابراین قطع شدن، تغییر بار یا مشکل سیمکشی در یک خروجی روی خروجی دیگر اثر نمیگذارد.
DEP-1I-2IS چند طرفه ایزوله است؟
ایزولاسیون گالوانیکی DEP-1I-2IS چهارطرفه و ۱٫۵ کیلوولت AC است: بین منبع تغذیه، ورودی، خروجی اول و خروجی دوم.
آیا ورودی و خروجیهای DEP-1I-1IS و DEP-1I-2IS از حالت Active و Passive پشتیبانی میکنند؟
بله. ورودی و خروجیهای هر دو مدل در حالت Active و Passive قابل سیمبندیاند و منبع تغذیه ایزوله ۲۴ ولت DC برای تغذیه ترانسمیتر دو سیمه در حالت ورودی Active دارند.
حداکثر مقاومت بار هر خروجی چقدر است؟
حداکثر مقاومت بار هر خروجی در DEP-1I-1IS و DEP-1I-2IS برابر ۸۰۰ اهم است.
جمع‌بندی
ایزولاتور سیگنال برای جدا کردن یک سیگنال از مسیر نویز و حلقهٔ زمین به کار میرود و داپلیکیتور سیگنال همان کار را برای دو مقصد انجام میدهد. اتصال سری دو گیرنده در یک حلقه شاید در کارگاه جواب بدهد، اما در عمل دو سیستم را به هم وابسته میکند و احتمال حلقهٔ زمین و کمبود ولتاژ را بالا می‌برد. قاعدهٔ ساده این است: یک مقصد، ایزولاتور؛ دو مقصد، داپلیکیتور با خروجیهای ایزوله از هم.
