پیکربندی ترانسمیتر دما از طریق USB Type-C با DEP Suite و کاربرد Write Protection
ترانسمیترهای دمای قدیمی با جامپر، DIP Switch یا پتانسیومتر تنظیم می‌شدند و هر تغییر بازه یعنی باز کردن دستگاه و کالیبراسیون دوباره. ترانسمیترهای DEP-1RTDU-1IS و DEP-1TCU-1IS از طریق USB Type-C و نرم‌افزار DEP Suite پیکربندی می‌شوند: نوع سنسور و بازهٔ دما در چند دقیقه روی میز کار تنظیم و سپس با رمز عبور قفل میشود. این مقاله مراحل کار، نکات انتخاب بازه و کاربرد Write Protection را توضیح می‌دهد.
چه چیزهایی قابل پیکربندی است؟
| تنظیم | DEP-1RTDU-1IS | DEP-1TCU-1IS |
|---|---|---|
| نوع سنسور | PT100 یا PT1000 | J، K، E، N، S، R، B یا T |
| بازهٔ اندازهگیری | قابل تنظیم توسط کاربر | قابل تنظیم توسط کاربر |
| قفل پیکربندی | Write Protection با رمز عبور | Write Protection با رمز عبور |

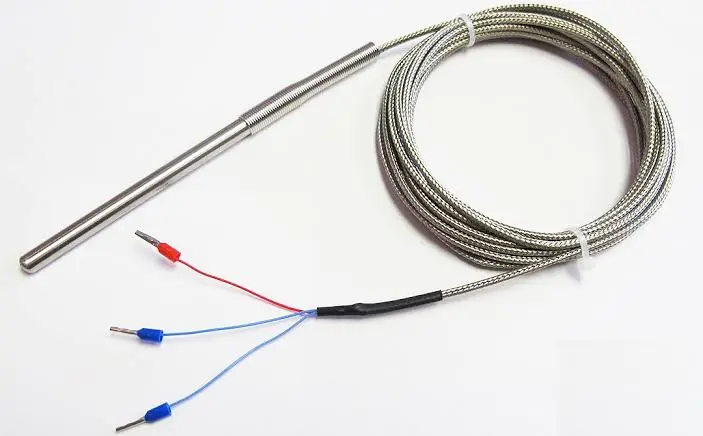

| روش اتصال سنسور | ۲، ۳ یا ۴ سیمه (طبق سیم‌بندی) | - |
خطی‌سازی سنسور، جبران اتصال سرد ترموکوپل و تبدیل به جریان ۴ تا ۲۰ میلی‌آمپر داخل ترانسمیتر انجام میشود. کاربر فقط نوع سنسور و بازه را تعیین میکند و دستگاه بقیهٔ محاسبات را با مبدل ۲۴ بیتی انجام می‌دهد. برای آشنایی با این مراحل، مقالهٔ تبدیل سیگنال RTD به ۴ تا ۲۰ میلی‌آمپر را ببینید.
آماده‌سازی پیش از پیکربندی
- نرم‌افزار ویندوز یا اپلیکیشن اندروید DEP Suite از صفحهٔ دانلودها
- کابل USB Type-C سالم (کابل‌های فقط‌شارژ انتقال داده ندارند)
- منبع تغذیهٔ ۲۴ ولت DC برای ترانسمیتر
- برگهٔ مشخصات تگ: نوع سنسور، بازهٔ دما و شمارهٔ تگ
- شبیهساز سنسور برای آزمون: جعبهٔ مقاومت برای RTD یا کالیبراتور میلی‌ولتی برای ترموکوپل
- میلی‌آمپرمتر یا کالیبراتور جریان برای بررسی خروجی
مراحل پیکربندی گام‌به‌گام
- نصب و تغذیه: دستگاه را روی DIN Rail نصب و تغذیهٔ ۲۲ تا ۲۶ ولت DC را وصل کنید. LED سبز Power باید روشن شود.
- اتصال سنسور و خروجی: سنسور را مطابق نوع اتصال (برای RTD دو، سه یا چهار سیمه) و خروجی ۴ تا ۲۰ میلی‌آمپر را به گیرنده یا میلی‌آمپرمتر وصل کنید.
- اتصال USB: دستگاه را با کابل USB Type-C به رایانهٔ ویندوزی یا گوشی اندروید وصل و DEP Suite را اجرا کنید.
- ثبت تنظیمات فعلی: پیش از هر تغییر، پیکربندی فعلی دستگاه را بررسی و ثبت کنید تا در صورت نیاز قابل بازگشت باشد.
- انتخاب نوع سنسور: PT100 یا PT1000 را در مدل RTD، یا نوع ترموکوپل را در مدل ترموکوپل انتخاب کنید.
- تعیین بازه: دمای متناظر با ۴ و ۲۰ میلی‌آمپر را وارد کنید و تنظیمات را روی دستگاه بنویسید.
- فعال‌سازی Write Protection: در صورت نیاز پیکربندی را با رمز عبور قفل کنید.
- بررسی LEDها: وضعیت LED سبز Power و LED قرمز Fault/Status را بررسی کنید. روشن ماندن LED خطا معمولاً یعنی سنسور وصل نیست یا نوع آن اشتباه انتخاب شده است.
بازهٔ اندازهگیری را چگونه انتخاب کنیم؟
بازهٔ ترانسمیتر تعیین میکند هر میلی‌آمپر خروجی معادل چند درجه است. بازهٔ ۰ تا ۱۶۰ درجه یعنی هر میلی‌آمپر ۱۰ درجه، و بازهٔ ۰ تا ۸۰۰ درجه یعنی هر میلی‌آمپر ۵۰ درجه. چون خطای کارت ورودی PLC معمولاً درصدی از بازهٔ جریان است، بازهٔ تنگ‌تر یعنی خطای کمتر بر حسب درجه.
- بازه را به دمای کاری نزدیک کنید: اگر دمای فرایند بین ۸۰ و ۱۲۰ درجه است، بازهٔ ۰ تا ۲۰۰ درجه بهتر از بازهٔ کامل سنسور است.
- حاشیه برای شرایط غیرعادی: بازه را آن‌قدر تنگ نکنید که دمای راه‌اندازی، شست‌وشو یا اضافه‌دمای فرایند از آن بیرون بزند؛ در این حالت عدد در انتهای بازه اشباع میشود.
- محدودیت سنسور: بازه نباید از محدودهٔ مجاز خود سنسور فراتر برود. محدودهٔ انواع ترموکوپل در راهنمای جامع ترموکوپل و تفاوت PT100 و PT1000 در این مقاله آمده است.
- یکسانی با PLC: بازهٔ ترانسمیتر و بازهٔ مقیاسبندی کانال PLC باید عیناً یکی باشند. روش مقیاسبندی در مقالهٔ اتصال به PLC، DCS و SCADA توضیح داده شده است.
Write Protection: چرا پیکربندی را قفل کنیم؟
وقتی پیکربندی از طریق یک پورت USB در دسترس است، هر کسی با یک کابل و یک گوشی می‌تواند آن را تغییر دهد. تغییر ناخواستهٔ بازه یا نوع سنسور خطایی ایجاد میکند که از بیرون دیده نمی‌شود: ترانسمیتر کار میکند، جریان در بازهٔ ۴ تا ۲۰ است، ولی عددی که PLC نشان می‌دهد دیگر دمای واقعی نیست.
آنچه Write Protection جلوگیری میکند
- تغییر تصادفی تنظیمات هنگام عیب‌یابی
- تغییر بدون هماهنگی بازه توسط افراد غیرمجاز
- ناهمخوانی پنهان بین ترانسمیتر و برنامهٔ PLC
توصیه‌های مدیریت رمز
- رمز را در سامانهٔ مستندات واحد ابزار دقیق نگه دارید، نه روی بدنهٔ دستگاه.
- برای همهٔ ترانسمیترهای یک واحد سیاست یکسان تعریف کنید.
- هر تغییر پیکربندی را با تاریخ، دلیل و نام انجام‌دهنده ثبت کنید.
همین منطق در ماژول ترموکوپل Modbus هم وجود دارد: در DEP-4TCU-MB رجیسترهای پیکربندی فقط پس از نوشتن کلید رمز قابل تغییرند و پس از ۳۰ ثانیه بیکاری دوباره قفل می‌شوند. جزئیات در بخش CJC مقالهٔ اتصال به PLC، DCS و SCADA آمده است.
آزمون پس از پیکربندی
پیکربندی بدون آزمون کامل نیست. با شبیهساز سنسور، خروجی را در چند نقطه بررسی کنید:
| نقطهٔ آزمون | ورودی شبیه‌سازی‌شده (نمونه برای بازهٔ ۰ تا ۲۰۰ °C و PT100) | خروجی مورد انتظار |
|---|---|---|
| ۰٪ | ۱۰۰٫۰۰ Ω (۰ °C) | ۴٫۰۰ mA |
| ۵۰٪ | ۱۳۸٫۵۱ Ω (۱۰۰ °C) | ۱۲٫۰۰ mA |
| ۱۰۰٪ | ۱۷۵٫۸۶ Ω (۲۰۰ °C) | ۲۰٫۰۰ mA |
| قطع سنسور | جدا کردن یک سیم | اعلام خطا و روشن شدن LED قرمز |
برای ترموکوپل، ولتاژ معادل هر دما را از جدول استاندارد همان نوع بردارید و دمای اتصال سرد را در نظر بگیرید. مقادیر مقاومت و ولتاژ را می‌توانید با محاسبه‌گر سنسورهای دما به دست آورید. آزمون قطع سنسور هم نشان می‌دهد که سازوکار تشخیص خطای سنسور درست کار میکند.
ترانسمیترهای دمای قابل پیکربندی دلیجه ارتباط پویا
DEP-1RTDU-1IS
ترانسمیتر RTD به ۴–۲۰ mA
- PT100/PT1000
- پیکربندی USB Type-C
- Write Protection
- خروجی ۲۴ بیتی
DEP-1TCU-1IS
ترانسمیتر ترموکوپل به ۴–۲۰ mA
- J، K، E، N، S، R، B، T
- پیکربندی USB Type-C
- Write Protection
- CJC داخلی
دانلود DEP Suite
نسخهٔ ویندوز و اپلیکیشن اندروید DEP Suite به همراه کاتالوگ محصولات در صفحهٔ دانلودها در دسترس است.
صفحهٔ دانلودهاپرسشهای متداول
ترانسمیترهای دمای DEP با چه نرم‌افزاری پیکربندی می‌شوند؟
با DEP Suite که نسخهٔ ویندوز و اپلیکیشن اندروید دارد. هر دو نسخه از صفحهٔ دانلودهای سایت قابل دریافت‌اند و ارتباط با دستگاه از طریق پورت USB Type-C برقرار میشود.
چه تنظیماتی از طریق USB Type-C قابل تغییر است؟
در DEP-1RTDU-1IS نوع سنسور (PT100 یا PT1000) و بازهٔ اندازهگیری دما، و در DEP-1TCU-1IS نوع ترموکوپل (J، K، E، N، S، R، B یا T) و بازهٔ اندازهگیری تنظیم میشود. علاوه بر آن میتوان پیکربندی را با رمز عبور قفل کرد.
Write Protection در ترانسمیتر دما چه کاربردی دارد؟
Write Protection پیکربندی دستگاه را با رمز عبور قفل میکند تا تنظیمات بهطور تصادفی یا توسط افراد غیرمجاز تغییر نکند. این قابلیت مانع از آن میشود که تغییر بازه یا نوع سنسور بدون هماهنگی با برنامهٔ PLC انجام شود.
آیا برای پیکربندی با گوشی اندروید کابل خاصی لازم است؟
گوشی باید از USB OTG پشتیبانی کند و به کابل USB Type-C مناسب برای اتصال گوشی به دستگاه نیاز دارید. بیشتر گوشی‌های جدید اندرویدی از OTG پشتیبانی می‌کنند.
بعد از تغییر بازهٔ ترانسمیتر چه کاری باید انجام داد؟
بازهٔ مقیاسبندی کانال مربوط در PLC یا DCS را دقیقاً با بازهٔ جدید یکسان کنید، برگهٔ مشخصات تگ را بهروز کنید و با شبیهساز سنسور خروجی را در چند نقطه بررسی کنید.
آیا ماژول ترموکوپل Modbus هم با USB پیکربندی میشود؟
خیر. در DEP-4TCU-MB نوع ترموکوپل و بازهٔ هر کانال از طریق رجیسترهای Modbus تنظیم میشود و این رجیسترها هم با رمز عبور محافظت شده‌اند. آدرس و Baud Rate ماژول‌های Modbus با DIP Switch تنظیم میشود.
جمع‌بندی
پیکربندی از طریق USB Type-C تنظیم ترانسمیتر دما را از کاری کارگاهی به چند دقیقه کار روی میز تبدیل میکند. ترتیب درست کار این است: تنظیمات فعلی را ثبت کنید، نوع سنسور و بازه را مطابق برگهٔ تگ تنظیم کنید، با شبیهساز در چند نقطه آزمون بگیرید و در پایان پیکربندی را قفل کنید. بازهٔ ترانسمیتر و بازهٔ PLC دو نیمهٔ یک تنظیم‌اند؛ هیچ‌کدام را بدون دیگری تغییر ندهید.
