مقایسه EtherCAT، PROFINET و Modbus TCP: انتخاب شبکه اترنت صنعتی
هر سه پروتکل روی کابل اترنت کار می‌کنند و کانکتور RJ45 آن‌ها شبیه هم است، اما رفتارشان در شبکه کاملاً متفاوت است. EtherCAT برای چرخه‌های میکروثانیه‌ای ساخته شده، PROFINET تعادلی بین سرعت، انعطاف و اکوسیستم گسترده برقرار میکند و Modbus TCP سادهترین و ارزان‌ترین راه برای جابه‌جایی داده روی شبکهٔ IP است. در این مقاله این سه را بر اساس معیارهایی که در انتخاب واقعاً اهمیت دارند مقایسه می‌کنیم.
چرا اترنت معمولی برای کنترل کافی نیست؟
اترنت اداری برای «بهترین تلاش» (Best Effort) طراحی شده است: سوئیچ‌ها بسته‌ها را در صف نگه می‌دارند و اگر شبکه شلوغ باشد، تأخیر افزایش می‌یابد. برای مرور وب این مشکلی نیست، اما در یک حلقهٔ کنترلی، تأخیر متغیر یا جیتر می‌تواند کیفیت کنترل را خراب کند. شبکههای اترنت صنعتی هر کدام با روشی متفاوت این مشکل را حل کرده‌اند، یا مانند Modbus TCP آگاهانه آن را نادیده گرفته‌اند تا سادگی را حفظ کنند.
EtherCAT
یک فریم برای همهٔ ایستگاه‌ها و پردازش در حین عبور در سخت‌افزار. سوئیچی در مسیر نیست، پس صفی هم وجود ندارد. شرح کامل در راهنمای جامع EtherCAT.
PROFINET
فریم‌های RT با اولویت بالا از پشتهٔ IP عبور نمی‌کنند و در سوئیچ‌ها جلوتر از ترافیک دیگر قرار می‌گیرند. IRT پهنای باند را به‌صورت زمانی رزرو میکند. شرح کامل در راهنمای جامع PROFINET.
Modbus TCP
همان مدل پرسش و پاسخ Modbus RTU که داخل یک بستهٔ TCP روی پورت ۵۰۲ قرار گرفته است. بدون سازوکار زمانبندی؛ ساده و همه‌جاحاضر.

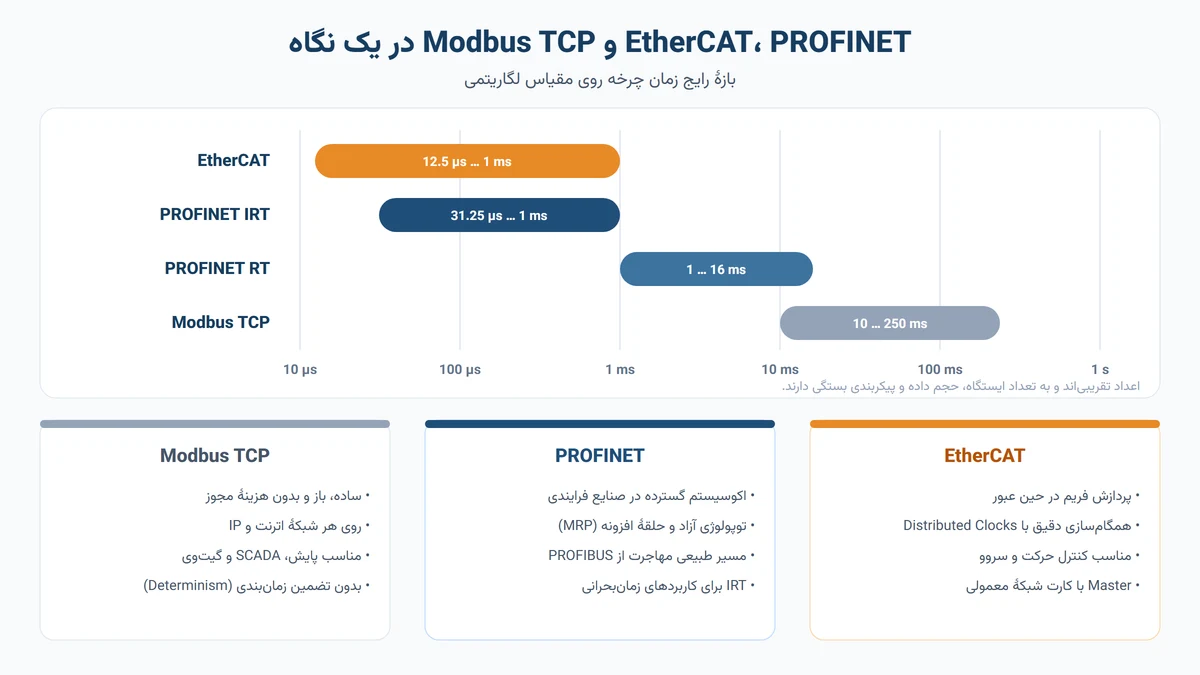

جدول مقایسه
| معیار | EtherCAT | PROFINET | Modbus TCP |
|---|---|---|---|
| سازوکار انتقال | یک فریم، پردازش در حین عبور | فریم جداگانه برای هر دستگاه، سوئیچینگ | پرسش و پاسخ روی TCP/IP |
| زمان چرخهٔ رایج | زیر ۱۰۰ میکروثانیه تا ۱ میلیثانیه | RT از ۱ میلیثانیه؛ IRT زیر ۱ میلیثانیه | ده‌ها تا صدها میلیثانیه |
| همگام‌سازی | Distributed Clocks، جیتر زیر ۱ میکروثانیه | در IRT، جیتر زیر ۱ میکروثانیه | ندارد |
| توپولوژی | خطی، درختی، ستاره با Junction، حلقه | آزاد: خطی، ستاره، درختی، حلقه با MRP | هر توپولوژی اترنت |
| سوئیچ | لازم نیست | استاندارد برای RT؛ ویژه برای IRT | هر سوئیچ معمولی |
| سخت‌افزار دستگاه | Master معمولی؛ Slave با تراشهٔ ESC | پشتهٔ PROFINET؛ ASIC ویژه برای IRT | هر کارت شبکه با پشتهٔ TCP/IP |
| ترافیک IT روی همان شبکه | از طریق EoE | بله، به‌صورت بومی | بله |
| کاربرد شاخص | کنترل حرکت، رباتیک، ماشین‌سازی | اتوماسیون کارخانه و فرایند | پایش، SCADA، انرژی و گیتوی |
هر شبکه کجا می‌درخشد؟
EtherCAT برای ماشین‌های سریع
اگر پروژهٔ شما یک ماشین با ده‌ها محور سروو، یک ربات یا یک خط بسته‌بندی پرسرعت است، EtherCAT معمولاً بهترین نسبت عملکرد به هزینه را دارد. Master روی یک کامپیوتر صنعتی با کارت شبکهٔ معمولی اجرا میشود و همگام‌سازی دقیق محورها بدون سخت‌افزار اضافه به دست می‌آید.
PROFINET برای کارخانه و فرایند
PROFINET در خطوط تولید و صنایع فرایندی، به‌ویژه در کارخانه‌هایی که پیش‌تر PROFIBUS داشته‌اند، انتخاب طبیعی است. توپولوژی آزاد، افزونگی حلقه با MRP، تشخیص عیب استاندارد و امکان مهاجرت تدریجی با Proxy، آن را برای تأسیسات بزرگ و طولانی‌مدت مناسب میکند.
Modbus TCP برای داده و یکپارچه‌سازی
وقتی هدف جمعآوری داده از کنتورها، آنالایزرها، ماژول‌های دما و تجهیزات چندسازنده برای SCADA یا سیستم انرژی است، Modbus TCP سادهترین مسیر است. تقریباً هر PLC، HMI و نرم‌افزار SCADA آن را پشتیبانی میکند و برای راه‌اندازی به ابزار ویژه‌ای نیاز ندارد.

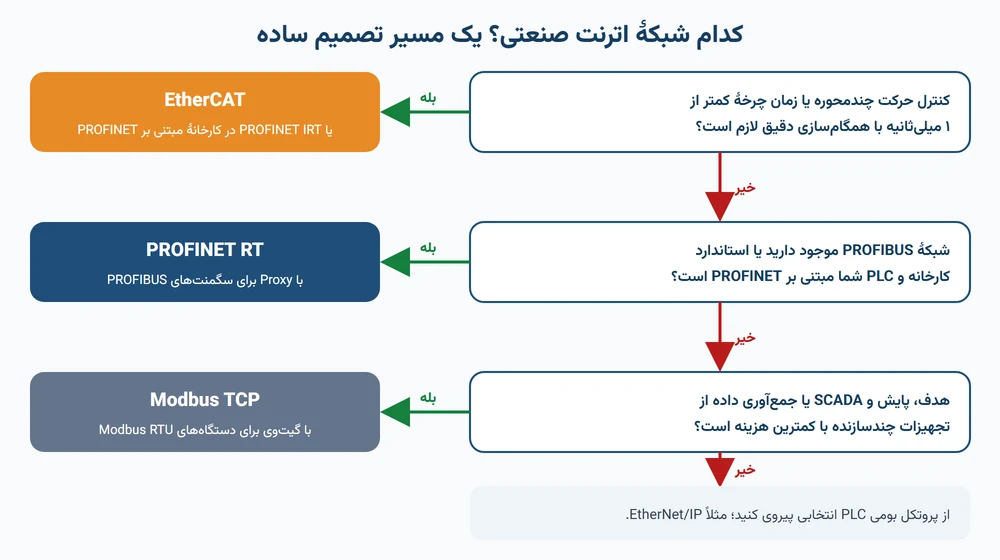

مسیر تصمیم: کدام شبکه برای پروژهٔ شما؟
- زمان پاسخ و همگام‌سازی: اگر چرخهٔ زیر ۱ میلیثانیه یا هماهنگی چند محور لازم است، EtherCAT یا PROFINET IRT.
- استاندارد موجود: اگر کارخانه PROFIBUS دارد یا PLCهای آن مبتنی بر PROFINET است، PROFINET RT هزینهٔ آموزش، قطعات یدکی و یکپارچه‌سازی را کم میکند.
- هدف داده‌ای: اگر هدف پایش و جمعآوری داده است، Modbus TCP کافی و ارزان است.
- اکوسیستم PLC: در غیر این صورت، پروتکل بومی PLC انتخابی، مثلاً EtherNet/IP، معمولاً کم‌دردسرترین گزینه است.
جایگاه Modbus RTU و سیگنال‌های آنالوگ
حتی در کارخانه‌ای که شبکهٔ اصلی آن EtherCAT یا PROFINET است، بخش بزرگی از داده‌ها هنوز از سیگنال‌های ۴ تا ۲۰ میلی‌آمپر، سنسورهای دما و تجهیزات Modbus RTU می‌آید. معماری رایج این است که این سیگنال‌ها در تابلوهای محلی با ماژول‌های Modbus RTU دیجیتال شوند و یک گیتوی آن‌ها را به شبکهٔ اترنت صنعتی برساند:
- به SCADA: گیتوی Modbus RTU به Modbus TCP، سادهترین و ارزان‌ترین مسیر.
- به PLC با PROFINET: گیتوی Modbus RTU به PROFINET که در سمت شبکه یک IO Device است.
- به ماشین با EtherCAT: ترمینال سریال یا گیتوی Modbus در شبکهٔ EtherCAT.
در این معماری، کیفیت لایهٔ RS-485 همچنان تعیین‌کننده است. اصول اجرای آن را در مقالهٔ RS-485 در عمل و روش تفسیر رجیسترها را در اتصال ماژول‌های Modbus به PLC و SCADA ببینید.
ماژول‌های Modbus RTU دلیجه ارتباط پویا
این ماژول‌ها سیگنال‌های دما و جریان را با دقت بالا دیجیتال می‌کنند و از طریق گیتوی در هر سه شبکهٔ EtherCAT، PROFINET و Modbus TCP قابل استفاده‌اند:
DEP-8I24-MB
ماژول ۸ کاناله دقیق ۲۴ بیتی
- Modbus RTU
- RS-485 ایزوله
- دقت ±۰٫۰۲٪ F.S.
DEP-8I12-MB
ماژول ۸ کاناله ۴–۲۰ mA به Modbus RTU
- Modbus RTU
- RS-485 ایزوله
- LED وضعیت ارتباط
DEP-4TCU-MB
ماژول ۴ کاناله ترموکوپل به Modbus RTU
- Modbus RTU
- ESD ±۱۵ kV
- ایزولاسیون ۶ طرفه
پرسش‌های متداول
تفاوت اصلی EtherCAT و PROFINET چیست؟
در EtherCAT یک فریم از همهٔ Slaveها عبور میکند و هر Slave دادهٔ خود را در حین عبور برمیدارد؛ بنابراین زمان چرخه بسیار کوتاه است و به سوئیچ نیازی نیست. PROFINET از سوئیچینگ استاندارد اترنت استفاده میکند و هر IO Device فریم جداگانه دارد؛ RT برای بیشتر کاربردها کافی است و برای کنترل حرکت، IRT با زمانبندی سختافزاری به کار میرود.
آیا Modbus TCP یک شبکهٔ بلادرنگ است؟
خیر. Modbus TCP روی TCP/IP اجرا میشود و تضمینی برای زمان تحویل پیام ندارد. زمان پاسخ آن در شبکههای کوچک و کمبار معمولاً چند ده میلیثانیه است و برای پایش، SCADA و جمعآوری داده کاملاً مناسب است، اما برای کنترل حرکت یا حلقههای سریع توصیه نمیشود.
کدام شبکهٔ اترنت صنعتی ارزان‌تر است؟
Modbus TCP کمترین هزینه را دارد، چون مشخصات آن رایگان است و روی هر کارت شبکه و سوئیچ معمولی اجرا میشود. در EtherCAT، Master به سخت‌افزار خاص نیاز ندارد، اما هر Slave تراشهٔ اختصاصی دارد. هزینهٔ PROFINET به کلاس انطباق بستگی دارد و برای IRT به سوئیچ و سخت‌افزار ویژه نیاز است.
آیا می‌توان چند پروتکل اترنت صنعتی را در یک کارخانه داشت؟
بله و این وضعیت رایج است. برای مثال یک ماشین ممکن است در داخل خود EtherCAT داشته باشد، به PLC خط با PROFINET وصل شود و سیستم SCADA داده‌ها را با Modbus TCP یا OPC UA جمع کند. نکتهٔ مهم، جداسازی منطقی شبکه‌ها و استفاده از گیتوی یا Controller در مرز آن‌هاست.
دستگاههای Modbus RTU را چگونه به شبکهٔ اترنت صنعتی وصل کنیم؟
با گیتوی. گیتوی Modbus RTU به Modbus TCP سادهترین راه برای اتصال به SCADA است. برای اتصال به PLC در شبکههای PROFINET یا EtherCAT، از گیتوی یا ترمینالی استفاده میشود که در سمت شبکهٔ اترنت نقش Device یا Slave و در سمت RS-485 نقش Master Modbus را دارد.
جمع‌بندی
EtherCAT، PROFINET و Modbus TCP سه پاسخ متفاوت به یک پرسش‌اند: چگونه دادهٔ صنعتی را روی اترنت جابه‌جا کنیم؟ EtherCAT سرعت و همگام‌سازی حداکثری را برای ماشین‌ها فراهم میکند، PROFINET انعطاف و اکوسیستم گسترده را برای کارخانه‌ها و Modbus TCP سادگی و هزینهٔ کم را برای یکپارچه‌سازی داده. شبکهٔ مناسب را زمان پاسخ موردنیاز، استاندارد موجود کارخانه و هدف داده‌ای پروژه تعیین میکند؛ و در بیشتر کارخانه‌ها، این سه در کنار هم و با گیت‌وی‌های مناسب کار می‌کنند.
