مقایسه PROFIBUS DP و Modbus RTU روی RS-485: کدام را انتخاب کنیم؟
وقتی کابل RS-485 را در یک تابلو می‌بینید، ممکن است شبکهٔ Modbus RTU باشد یا PROFIBUS DP. هر دو پروتکل روی یک لایهٔ فیزیکی کار میکنند، اما فلسفهٔ طراحی، سرعت، هزینه و کاربرد آنها تفاوت جدی دارد. انتخاب اشتباه میتواند به شبکه‌ای منجر شود که یا برای نیاز پروژه کند است، یا بی‌دلیل پیچیده و گران. در این مقاله این دو پروتکل را از دید یک طراح سیستم کنار هم می‌گذاریم.

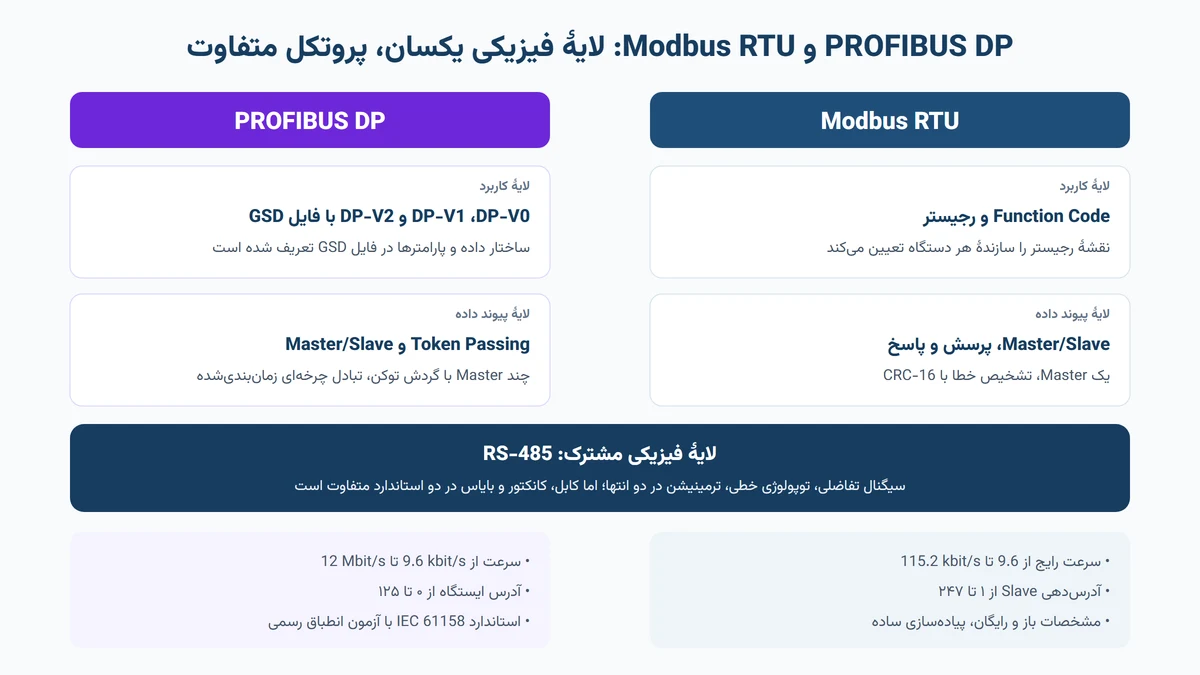

نقطهٔ مشترک: RS-485
هر دو پروتکل از سیگنال تفاضلی RS-485 روی یک زوج سیم به‌هم‌تابیده استفاده میکنند و توپولوژی هر دو خطی (Daisy-Chain) با ترمینیشن در دو انتهاست. بنابراین اصولی که در مقالهٔ RS-485 در عمل مرور کردیم، مانند پرهیز از انشعاب بلند و جداسازی کابل از مسیر قدرت، برای هر دو صادق است.
اما شباهت همین‌جا تمام می‌شود. PROFIBUS برای کابل (Type A با امپدانس حدود ۱۵۰ اهم)، کانکتور و ترمینیشن فعال الزامات دقیق‌تری دارد، چون باید در سرعت ۱۲ مگابیت بر ثانیه هم کار کند. در Modbus RTU معمولاً کابل ۱۲۰ اهمی و یک مقاومت ترمینیشن ساده کافی است.

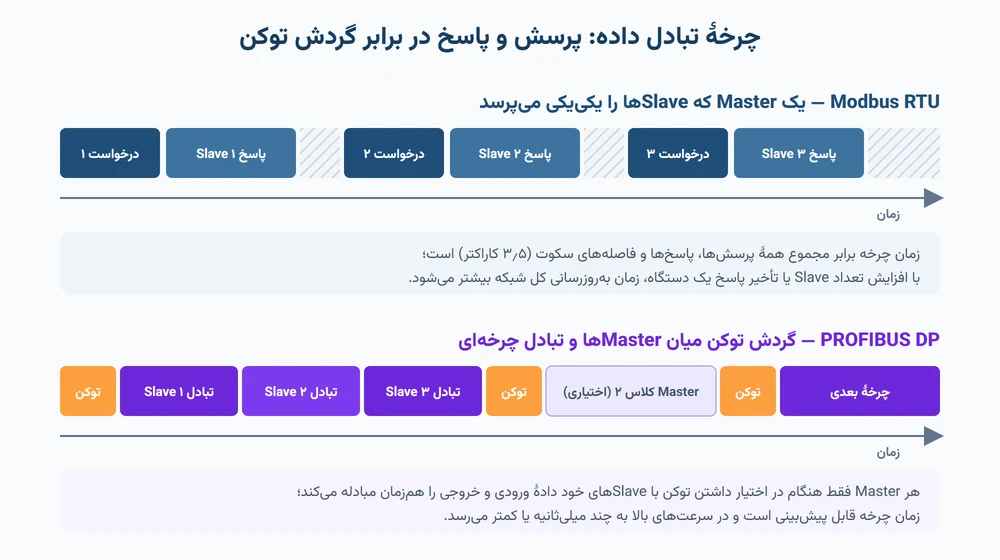

تفاوت اصلی: روش دسترسی به باس و زمان چرخه
Modbus RTU: پرسش و پاسخ
یک Master در هر لحظه یک درخواست می‌فرستد و منتظر پاسخ همان Slave می‌ماند. هر درخواست مشخص میکند چه چیزی خوانده یا نوشته شود. زمان چرخه برابر مجموع همهٔ درخواست‌ها، پاسخ‌ها و فاصله‌های سکوت است و اگر یک Slave پاسخ ندهد، Master تا پایان Timeout منتظر می‌ماند.
PROFIBUS DP: تبادل چرخهای
پیکربندی از پیش در Master بارگذاری شده است. در هر چرخه، Master دادهٔ خروجی هر Slave را می‌فرستد و در همان پیام پاسخ، دادهٔ ورودی را دریافت میکند. چند Master با گردش توکن نوبت می‌گیرند و زمان چرخه قابل پیش‌بینی است.
برای مقایسهٔ عددی، فرض کنید ۱۰ Slave داریم و از هر کدام ۸ مقدار ۱۶ بیتی می‌خوانیم. در Modbus RTU با سرعت ۱۹۲۰۰ بیت بر ثانیه، هر پرسش و پاسخ (حدود ۲۹ بایت) با احتساب فاصله‌های سکوت و زمان پردازش Slave حدود ۲۰ تا ۲۵ میلی‌ثانیه طول می‌کشد و به‌روزرسانی کل شبکه حدود ۲۰۰ تا ۲۵۰ میلی‌ثانیه است. همین حجم داده در PROFIBUS DP با سرعت ۱٫۵ مگابیت بر ثانیه در کمتر از چند میلی‌ثانیه مبادله می‌شود. این اعداد تقریبی‌اند، اما مرتبهٔ بزرگی تفاوت را نشان می‌دهند.
جدول مقایسهٔ PROFIBUS DP و Modbus RTU
| معیار | Modbus RTU | PROFIBUS DP |
|---|---|---|
| سرعت رایج | ۹۶۰۰ تا ۱۱۵۲۰۰ بیت بر ثانیه | ۱۸۷٫۵ کیلوبیت تا ۱۲ مگابیت بر ثانیه |
| تعداد ایستگاه | تا ۲۴۷ آدرس (۳۲ بار واحد در هر سگمنت بدون ریپیتر) | تا ۱۲۶ آدرس (۳۲ ایستگاه در هر سگمنت) |
| روش دسترسی | تک Master، پرسش و پاسخ | چند Master با توکن، تبادل چرخهای |
| توصیف دستگاه | جدول رجیستر در دفترچهٔ سازنده | فایل استاندارد GSD |
| تشخیص عیب | رجیستر وضعیت اختصاصی هر سازنده | پیام تشخیص عیب استاندارد |
| پیکربندی شبکه | ساده؛ آدرس و Baud Rate | نیاز به نرم‌افزار مهندسی و فایل GSD |
| هزینهٔ پیاده‌سازی | کم؛ مشخصات رایگان و بدون آزمون اجباری | بیشتر؛ چیپ‌ست اختصاصی و آزمون انطباق |
| کاربرد شاخص | پایش، جمع‌آوری داده، کنتور، ماژول‌های آنالوگ | Remote I/O، درایو، کنترل هماهنگ |
Modbus RTU را کجا انتخاب کنیم؟
- پایش متغیرهای کند مانند دما، فشار، سطح و انرژی
- اتصال تجهیزات چندسازنده به SCADA یا HMI
- پروژه‌های کوچک و متوسط با بودجهٔ محدود
- زمانی که تیم نگهداری با ابزارهای ساده مانند Modbus Poll کار میکند
در این کاربردها، به‌روزرسانی چندصدمیلی‌ثانیه‌ای کاملاً کافی است و سادگی Modbus مزیت بزرگی محسوب می‌شود. جزئیات پروتکل را در راهنمای جامع Modbus RTU و روش خواندن رجیسترها را در مقالهٔ اتصال ماژول‌های Modbus به PLC و SCADA ببینید.
PROFIBUS DP را کجا انتخاب کنیم؟
- کنترل درایوها و ترمینال‌های شیر با زمان پاسخ کوتاه
- Remote I/O با تعداد زیاد سیگنال دیجیتال
- کارخانه‌هایی که استاندارد آنها PROFIBUS است
- نیاز به تشخیص عیب استاندارد در سطح کانال
اگر پروژهٔ جدیدی را از صفر طراحی می‌کنید و به سرعت و تشخیص عیب پیشرفته نیاز دارید، پیش از انتخاب PROFIBUS DP، گزینهٔ PROFINET را هم بررسی کنید. بسیاری از سازندگان تمرکز توسعهٔ محصولات جدید خود را به PROFINET منتقل کرده‌اند.
ترکیب دو پروتکل با گیتوی
در عمل، بسیاری از کارخانه‌ها هر دو پروتکل را دارند. PLC اصلی روی PROFIBUS DP کار میکند و تجهیزاتی مانند کنتورهای انرژی، ماژول‌های دما و آنالایزرها Modbus RTU دارند. برای اتصال این دو، از گیتوی Modbus RTU به PROFIBUS DP استفاده می‌شود.
- گیتوی در سمت PROFIBUS یک Slave با فایل GSD خودش است.
- در سمت Modbus، گیتوی نقش Master را دارد و طبق جدولی که تعریف می‌کنید، رجیسترهای هر Slave را بهصورت دوره‌ای میخواند.
- داده‌های خوانده‌شده در بافر ورودی PROFIBUS قرار می‌گیرد و PLC آنها را مانند یک ماژول ورودی معمولی می‌بیند.
- زمان به‌روزرسانی داده‌ها همچنان به سرعت سمت Modbus محدود است؛ گیتوی سرعت شبکهٔ Modbus را افزایش نمی‌دهد.
ماژول‌های Modbus RTU دلیجه ارتباط پویا
این ماژول‌ها رابط RS-485 ایزوله با حفاظت ESD دارند و هم مستقیم به PLC و SCADA با پورت Modbus وصل می‌شوند و هم از طریق گیتوی در شبکه‌های PROFIBUS یا PROFINET به کار می‌روند:
DEP-8I24-MB
ماژول ۸ کاناله دقیق ۲۴ بیتی
- Modbus RTU
- RS-485 ایزوله
- دقت ±۰٫۰۲٪ F.S.
DEP-8I12-MB
ماژول ۸ کاناله ۴–۲۰ mA به Modbus RTU
- Modbus RTU
- RS-485 ایزوله
- LED وضعیت ارتباط
DEP-3PT100-MB
ماژول ۳ کاناله RTD به Modbus RTU
- Modbus RTU
- ESD ±۱۵ kV
- ایزولاسیون ۵ طرفه
DEP-4TCU-MB
ماژول ۴ کاناله ترموکوپل به Modbus RTU
- Modbus RTU
- ESD ±۱۵ kV
- ایزولاسیون ۶ طرفه
پرسش‌های متداول
آیا PROFIBUS DP و Modbus RTU میتوانند روی یک کابل RS-485 کار کنند؟
خیر. هر دو از لایهٔ فیزیکی RS-485 استفاده میکنند، اما قالب فریم، روش دسترسی به باس و سرعت آنها متفاوت است. دستگاههای این دو پروتکل باید روی سگمنتهای جداگانه باشند و برای تبادل داده بین آنها از گیتوی استفاده شود.
کدام سریع‌تر است، PROFIBUS DP یا Modbus RTU؟
PROFIBUS DP تا ۱۲ مگابیت بر ثانیه سرعت دارد و زمان چرخهٔ آن معمولاً در حد چند میلی‌ثانیه است. Modbus RTU در عمل بیشتر با سرعت ۹۶۰۰ تا ۱۱۵۲۰۰ بیت بر ثانیه اجرا می‌شود و زمان به‌روزرسانی کل شبکه بسته به تعداد Slaveها از ده‌ها تا صدها میلی‌ثانیه است.
برای پایش دما و سیگنال‌های آنالوگ کدام پروتکل مناسب‌تر است؟
برای پایش متغیرهای کندی مانند دما، فشار و سطح، Modbus RTU معمولاً کافی، ساده‌تر و ارزان‌تر است. اگر داده‌ها در حلقهٔ کنترلی سریع یا هماهنگ با درایوها استفاده می‌شوند، یا شبکهٔ موجود کارخانه PROFIBUS است، PROFIBUS DP انتخاب منطقی‌تری است.
تفاوت تشخیص عیب در PROFIBUS و Modbus چیست؟
PROFIBUS پیامهای تشخیص عیب استانداردی دارد که Slave خود به Master اعلام میکند و PLC میتواند خطای کانال، قطع سیم یا خرابی ماژول را مستقیم نمایش دهد. در Modbus RTU تشخیص عیب استاندارد نیست و Master باید رجیسترهای وضعیت تعریفشده توسط سازنده را بخواند.
چگونه دستگاه Modbus RTU را به PLC با شبکهٔ PROFIBUS وصل کنیم؟
با گیتوی Modbus RTU به PROFIBUS DP. گیتوی در سمت PROFIBUS نقش Slave و در سمت Modbus نقش Master را دارد، رجیسترهای دستگاههای Modbus را بهصورت چرخهای میخواند و آنها را در قالب دادهٔ ورودی PROFIBUS در اختیار PLC قرار میدهد.
جمع‌بندی
PROFIBUS DP و Modbus RTU رقیب مستقیم هم نیستند و هر کدام برای مسئلهٔ متفاوتی طراحی شده‌اند. Modbus RTU ساده، ارزان و برای پایش و جمع‌آوری داده ایده‌آل است؛ PROFIBUS DP سریع، قطعی و مناسب کنترل درایوها و I/O گسترده است. معیار انتخاب، زمان پاسخ موردنیاز، استاندارد کارخانه و بودجهٔ پروژه است، نه صرفاً سرعت اسمی. در بسیاری از سیستم‌ها هم بهترین پاسخ، استفاده از هر دو با یک گیتوی مناسب است.
